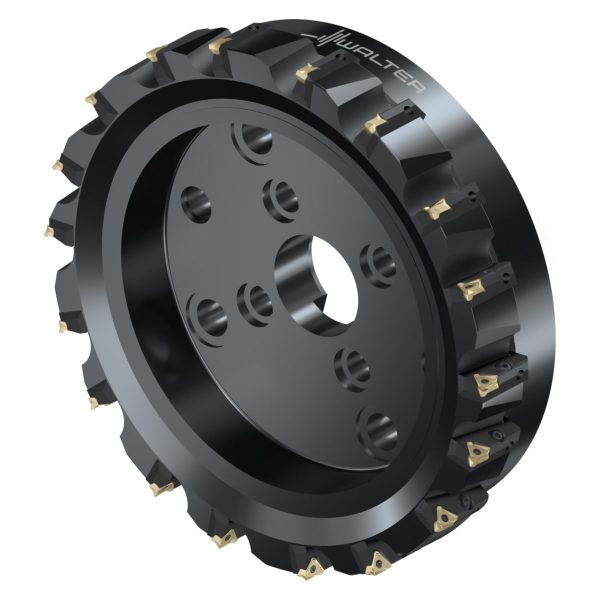

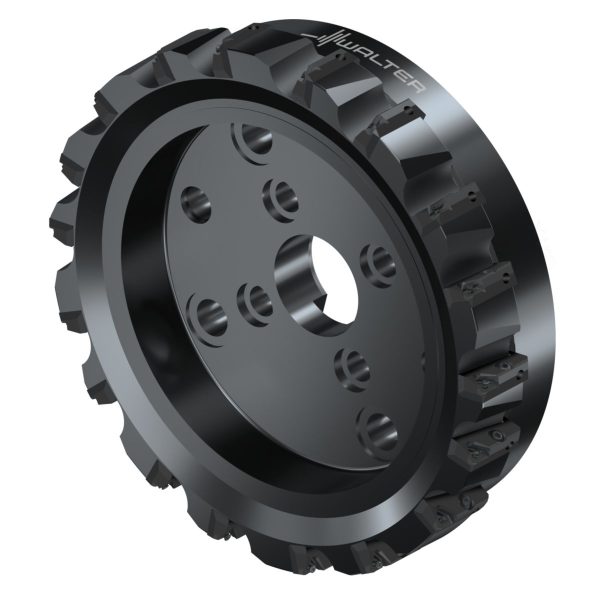

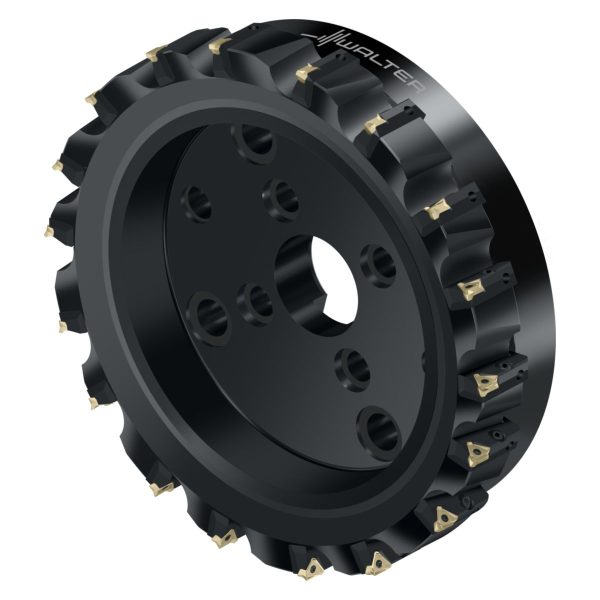

Freze cilindro-frontale – F2010.UB.305.Z18.08R769M

Freze cilindro-frontale F2010.UB.254.Z16.08R769M-F2010.UB.254.Z16.08R769M-4063465943035 Freze cilindro-frontale – F2010.UB.254.Z16.08R769M
Freze frontale F2010.B.250.Z16.09.R500M-F2010.B.250.Z16.09.R500M-0333798725 Freze frontale – F2010.B.100.Z07.09.R500M

19.506,33 lei fără TVA - 23.602,66 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 8549945Familie produs: F2010 SKU: F2010.UB.305.Z18.08R769M EAN: 4063465943042 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,000 kg
Domeniu de utilizare

Aplicație principală

Diametrul butucului

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F2010-FR769M (TNMU16..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)304mm
A3
Diametrul corpului304mm
A4
Diametrul butucului215,9mm
B2
Adâncime de așchiere63,5mm
B5
Cantitate rezerve de reascuțire63,5mm
B71
Lungime funcțională63,5mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSPK
C12
Formă adaptor, pe partea mașinii5
C14
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii3
C2
Mărime adaptor, pe partea mașinii
D4
Diametru de prindere, pe partea mașinii63,5mm
D4
Ajustabilitate0
D6
Turație, maximă34001/min
D7
Masă (greutate)20,7kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0,1°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință18
F22
Număr de muchii așchietoare active, pe partea frontală18
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level18
G13
Număr de plăcuțe amovibile poziția A18
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereC
J21
Număr articolF2010.UB.305.Z18.08R769M
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$TN1605**3RB****
J6
Codare loc de separare pe partea mașiniiSPK05S2500$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Procedee de prelucrareDIN4000-88
OAL
Cantitate rezerve de reascuțire63,5mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8mm
BD
Diametrul corpului304mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSPK05S2500$$$$
CICT
Cutting item count18
CICT (F)
Număr de plăcuțe amovibile poziția A18
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere7,14mm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii2500
DBC
Număr diametrul cercului de fugă gaură1,778E+16
DC
Diametru muchie așchietoare 1 (diametru nominal)304,8mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază63,5mm
LF
Lungime funcțională63,5mm
NOI
Număr de posibilități de utilizare600
OAL
Cantitate rezerve de reascuțire63,5mm
OHX
Lungime în consolă63,5mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,1°
RPMX
Turație, maximă34001/min
SC
Insert shape codeT
SSC
Insert seat size code16
TSYC
Identificator imagineF2010-UB4-TNMU16
ULDR
Usable length diameter ratio0,17
WT
Masă (greutate)20,7kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală18
ZEFP
Număr de muchii așchietoare active, pe circumferință18

Descriere

Freze cilindro-frontale F2010 • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • inch • TN .. 1605 .. • Dc=305mm • Z=18

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,315inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală18
D<sub>c</sub>Diametrul muchiei așchietoare12inch
d<sub>1</sub>Diametrul de îmbinare2,5inch
l<sub>4</sub>Lungimea maximă în consolă2,5inch
CodificareCodificare sculăF2010.UB.305.Z18.08R769M
TipPlăcuțe amovibile posibileTNMU1605...
GreutateGreutatea45,636lbs
ZNumărul de dinți18
