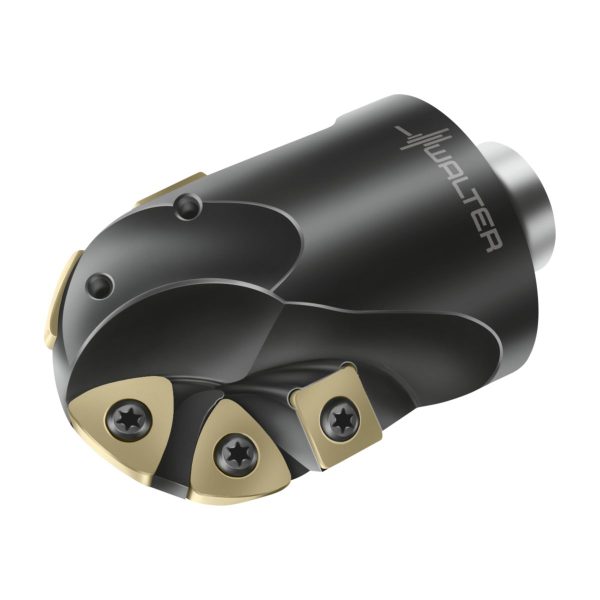

Freze de copiere – F2239.N6.063.Z01.53
5.272,71 lei fără TVA - 6.379,98 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 1,170 kg |
|---|---|
| Dimensiuni | 100 × 70 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungimea muchiei așchietoare, max. | |
| Lungime în consolă | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze de copiere F2239 şi F2239B pt.P2631. şi SP.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 61 | mm |
A3 | Diametrul corpului | 61 | mm |
B2 | Lungimea muchiei așchietoare, max. | 53 | mm |
B3 | Lungime în consolă | 80 | mm |
B4 | Lungime utilă | 80 | mm |
B5 | Cantitate rezerve de reascuțire | 96 | mm |
B6 | Lungime cap | 80 | mm |
BLD | Identificator imagine | 10 | |
C11 | Coadă, pe partea mașinii | NCT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 630 | |
C3 | Diametru de prindere, pe partea mașinii | 63 | mm |
C4 | Lungime coadă | 16 | mm |
D11 | Tip de freză | L | |
D6 | Turație, maximă | 6000 | 1/min |
D7 | Masă (greutate) | 1,17 | kg |
D9 | Ajustabilitate | 0 | |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 1 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 1 | |
F23 | Number of insert mounting levels | 2 | |
F24 | Number of inserts per mounting level | 2 | |
G13 | Număr de plăcuțe amovibile poziția A | 3 | |
G15 | Număr de plăcuțe amovibile poziția B | 2 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 2 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | F2239.N6.063.Z01.53 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$P23104**3R**M** | |
J51 | Codare loc de separare plăcuță amovibilă | WR$$SP1204083R***08 | |
J6 | Codare loc de separare pe partea mașinii | NCT01C0630$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Dispozitiv de stocare | FFO | |
NSM | Număr standard caracteristică | DIN4000-87 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 53 | mm |
BD | Diametrul corpului | 61 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCMS | Codare loc de separare pe partea mașinii | NCT01C0630$$$$ | |
CCTMS | Coadă, pe partea mașinii | NCT | |
CICT | Cutting item count | 3 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CPDF | Diviziune | ||
CUB | Connection unit basis | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 63 | mm |
EPSR | Unghi de colț plăcuță amovibilă | 90 | ° |
HAND | Sensul de așchiere | R | |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$SP1204083R***08 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LB | Lungime corp de bază | 80 | mm |
LF | Lungime funcțională | 80 | mm |
LPR | Lungime în consolă | 80 | mm |
LS | Lungime coadă | 16 | mm |
LU | Lungime utilă | 80 | mm |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 96 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0 | ° |
RPMX | Turație, maximă | 6000 | 1/min |
S | Înălțime muchie așchietoare | 4,76 | mm |
SC | Insert shape code | W | |
TSYC | Identificator imagine | 10 | |
WT | Masă (greutate) | 1,17 | kg |
XYWD | xyw plane distance | -80 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 1 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 1 |
Triunghiulare pozitive – P26315R31 WKP35SSKU: P26315R31 WKP35S171,30 lei fără TVA - 207,27 lei cu TVA- Triunghiulare pozitive – P26315R31 WKP25SSKU: P26315R31 WKP25S171,30 lei fără TVA - 207,27 lei cu TVA
- Triunghiulare pozitive – P26315R31 WSP45GSKU: P26315R31 WSP45G179,86 lei fără TVA - 217,63 lei cu TVA
- Pătrate pozitive – SPMT120408-F55 WPP35GSKU: SPMT120408-F55 WPP35G116,21 lei fără TVA - 140,61 lei cu TVA
- Pătrate pozitive – SPMT120408-F55 WKP35SSKU: SPMT120408-F55 WKP35S116,21 lei fără TVA - 140,61 lei cu TVA
- Pătrate pozitive – SPMT120408-F55 WKP25SSKU: SPMT120408-F55 WKP25S110,65 lei fără TVA - 133,89 lei cu TVA
- Pătrate pozitive – SPMT120408-F55 WSP45GSKU: SPMT120408-F55 WSP45G116,21 lei fără TVA - 140,61 lei cu TVA
- Pătrate pozitive – SPMT120408-D51 WPP35GSKU: SPMT120408-D51 WPP35G116,21 lei fără TVA - 140,61 lei cu TVA
- Pătrate pozitive – SPMT120408-D51 WKP35SSKU: SPMT120408-D51 WKP35S116,21 lei fără TVA - 140,61 lei cu TVA
- Pătrate pozitive – SPMT120408-D51 WSP45GSKU: SPMT120408-D51 WSP45G116,21 lei fără TVA - 140,61 lei cu TVA
- Pătrate pozitive – SPMT120408-D51 WKP25SSKU: SPMT120408-D51 WKP25S110,65 lei fără TVA - 133,89 lei cu TVA
- Pătrate pozitive – SPMW120408T-A27 WPP35GSKU: SPMW120408T-A27 WPP35G105,72 lei fără TVA - 127,92 lei cu TVA
- Pătrate pozitive – SPMW120408T-A27 WKP35SSKU: SPMW120408T-A27 WKP35S105,72 lei fără TVA - 127,92 lei cu TVA
- Pătrate pozitive – SPMW120408-A57 WPP35GSKU: SPMW120408-A57 WPP35G105,72 lei fără TVA - 127,92 lei cu TVA
- Pătrate pozitive – SPMW120408T-A27 WKP25SSKU: SPMW120408T-A27 WKP25S100,69 lei fără TVA - 121,83 lei cu TVA
- Pătrate pozitive – SPMW120408-A57 WKP35SSKU: SPMW120408-A57 WKP35S105,72 lei fără TVA - 127,92 lei cu TVA
- Pătrate pozitive – SPMW120408-A57 WKP25SSKU: SPMW120408-A57 WKP25S100,69 lei fără TVA - 121,83 lei cu TVA
- Prelungitor – A101M.0.63.160.63SKU: A101M.0.63.160.632.676,50 lei fără TVA - 3.238,57 lei cu TVA
- Prelungitor – A101M.0.63.080.63SKU: A101M.0.63.080.632.237,55 lei fără TVA - 2.707,44 lei cu TVA
- Prelungitor – A101M.0.63.140.63SKU: A101M.0.63.140.632.580,15 lei fără TVA - 3.121,98 lei cu TVA
- Prelungitor – A101M.0.63.100.63SKU: A101M.0.63.100.632.349,97 lei fără TVA - 2.843,46 lei cu TVA
- Prelungitor – A101M.0.63.120.63SKU: A101M.0.63.120.632.467,73 lei fără TVA - 2.985,95 lei cu TVA
- Adaptor tip reducție – A102M.0.80.080.63SKU: A102M.0.80.080.632.628,32 lei fără TVA - 3.180,27 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.50.040.63SKU: A100M.4.50.040.632.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.40.040.63SKU: A100M.4.40.040.632.333,91 lei fără TVA - 2.824,03 lei cu TVA
- Master DIN 69871-1 AD – AK100M.2.50.040.63SKU: AK100M.2.50.040.633.409,86 lei fără TVA - 4.125,93 lei cu TVA
- Master ANSI ASME B5.50 – A100M.3.50.035.63SKU: A100M.3.50.035.632.440,97 lei fără TVA - 2.953,57 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.40.050.63SKU: A100M.2.40.050.632.333,91 lei fără TVA - 2.824,03 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.50.020.63SKU: A100M.2.50.020.632.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master DIN 69871-1 AD/B – AK200M.2.40.060.63SKU: AK200M.2.40.060.632.044,85 lei fără TVA - 2.474,27 lei cu TVA
- Master DIN 69871-1 AD/B – AK200M.2.50.030.63SKU: AK200M.2.50.030.632.794,27 lei fără TVA - 3.381,07 lei cu TVA
- Master DIN 69893-1 A – A100M.7.100.100.63.HSKSKU: A100M.7.100.100.63.HSK3.784,57 lei fără TVA - 4.579,33 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.100.63.HSKSKU: A100M.7.063.100.63.HSK3.361,68 lei fără TVA - 4.067,63 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.075.63.HSKSKU: A100M.7.063.075.63.HSK3.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Master DIN 69893-1 A – A100M.7.100.080.63.HSKSKU: A100M.7.100.080.63.HSK3.784,57 lei fără TVA - 4.579,33 lei cu TVA
- Master Walter CaptoTM – A100M.8.80.065.63.C8SKU: A100M.8.80.065.63.C83.099,39 lei fără TVA - 3.750,26 lei cu TVA
- Master Walter CaptoTM – A100M.8.63.070.63.C6SKU: A100M.8.63.070.63.C62.810,33 lei fără TVA - 3.400,50 lei cu TVA
- Cheie – FS228SKU: FS228138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2044SKU: FS204490,73 lei fără TVA - 109,78 lei cu TVA
- Cheie – FS2041SKU: FS20412.301,79 lei fără TVA - 2.785,17 lei cu TVA
- Şuruburi cu cap – FS1030SKU: FS103027,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze de copiere F2239 • adaptor modular NCT • metric • S2 .. 1204 .. • Dc=63mm • Z=1

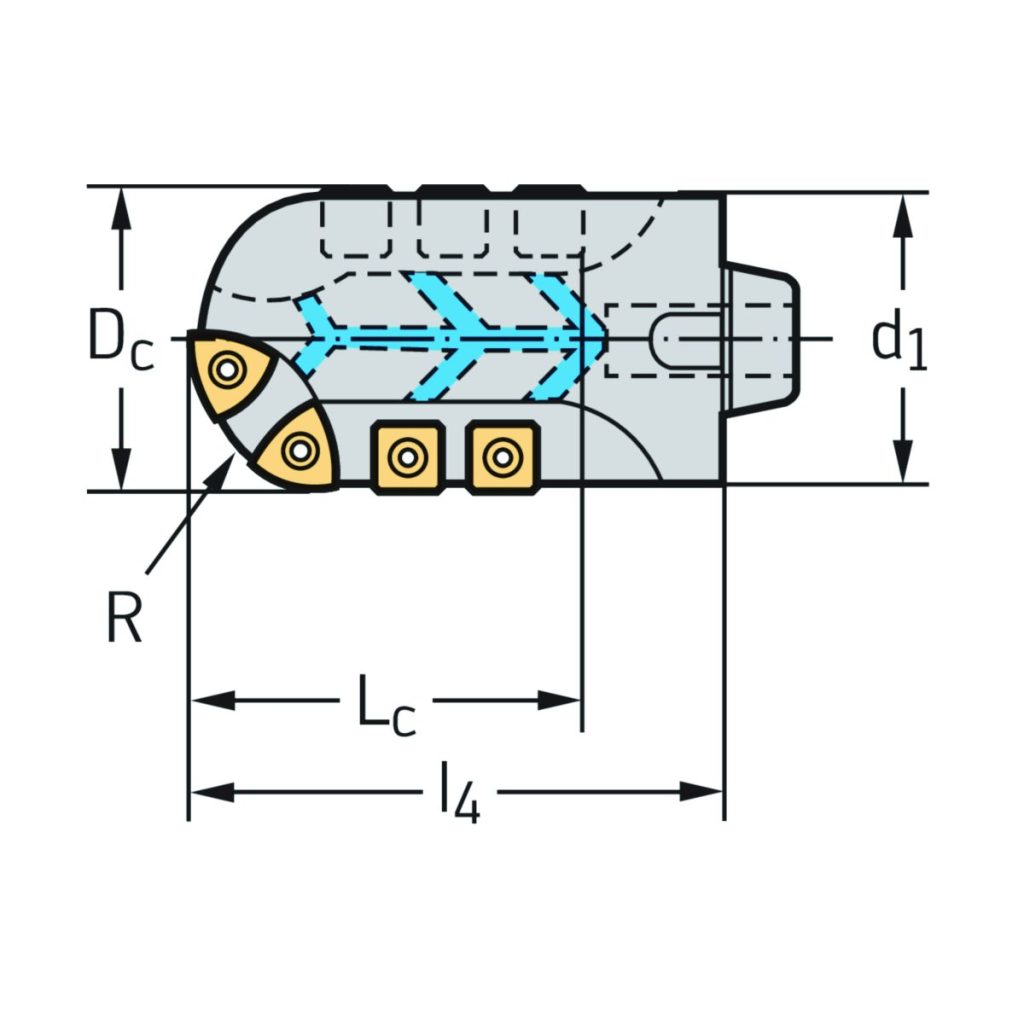

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 3 | EA |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 2 | EA |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 63 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 63 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 80 | mm |
| Codificare | Codificare sculă | F2239.N6.063.Z01.53 | |
| R | Rază | 31,5 | mm |
| Tip | Plăcuțe amovibile posibile | P26315R31 | |
| Tip | Plăcuțe amovibile posibile | SPM . 120408 | |
| Greutate | Greutatea | 1,17 | kg |
| Z | Numărul de dinți | 1 | EA |
