Informații suplimentare
| Greutate | 0,221 kg |
|---|---|
| Dimensiuni | 182 × 10 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A18 | Lățimea plăcuței, dimensiune nominală | 179,3 | mm |
A3 | Lungime funcțională | 179,3 | mm |
A4 | Înălțime de funcționare | 0 | mm |
A8 | Adâncime de așchiere | 179,3 | mm |
B5 | Cantitate rezerve de reascuțire | 179,3 | mm |
BLD | Identificator imagine | 4 | |
C11 | Coadă, pe partea mașinii | PMW | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 320 | |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | ||
C8 | Înălțimea cozii | 32 | mm |
C8 | Lățimea cozii | 6,2 | mm |
D7 | Masă (greutate) | 0,221 | kg |
E1 | Unghiul de atac | 90 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | N | |
F5 | Tip de fixare plăcuță amovibilă | C | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | XLCFN3204-GX24-3S | |
J22 | Codificare produs | 756 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$GX243040***FX40 | |
J6 | Codare loc de separare pe partea mașinii | PMW01C0320$$00 | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-175 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,221 | kg |
Canelare și debitare – plăcuțe amovibile – GX24-3F400N03-CE4 WSM43SSKU: GX24-3F400N03-CE4 WSM43S137,04 lei fără TVA - 165,82 lei cu TVA- Canelare și debitare – plăcuțe amovibile – GX24-3F400N03-CE4 WSM33SSKU: GX24-3F400N03-CE4 WSM33S137,04 lei fără TVA - 165,82 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3F400N02-CF5 WSM33SSKU: GX24-3F400N02-CF5 WSM33S137,04 lei fără TVA - 165,82 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400N02-CK8 WK1SKU: GX24-3E400N02-CK8 WK1194,31 lei fără TVA - 235,12 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400R6-CE4 WSM33SSKU: GX24-3E400R6-CE4 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400R6-CF5 WSM33SSKU: GX24-3E400R6-CF5 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400L6-CF5 WSM33SSKU: GX24-3E400L6-CF5 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400L6-CE4 WSM33SSKU: GX24-3E400L6-CE4 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400N02-CF5 WSM33SSKU: GX24-3E400N02-CF5 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400N02-CF5 WSM43SSKU: GX24-3E400N02-CF5 WSM43S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400N02-CF5 WSM23SSKU: GX24-3E400N02-CF5 WSM23S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400N04-GD6 WSM23SSKU: GX24-3E400N04-GD6 WSM23S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400N04-GD6 WSM33SSKU: GX24-3E400N04-GD6 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400N03-CE4 WSM33SSKU: GX24-3E400N03-CE4 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400N03-CE4 WSM43SSKU: GX24-3E400N03-CE4 WSM43S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400N03-CE4 WKP23SSKU: GX24-3E400N03-CE4 WKP23S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400N03-CE4 WSM23SSKU: GX24-3E400N03-CE4 WSM23S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400N04-GD3 WSM43SSKU: GX24-3E400N04-GD3 WSM43S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400N04-GD3 WSM33SSKU: GX24-3E400N04-GD3 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-3E400N04-GD3 WKP23SSKU: GX24-3E400N04-GD3 WKP23S203,95 lei fără TVA - 246,78 lei cu TVA
- PCD – canelare și strunjire de copiere – GX24-3F400N20FS-M1 WDN10SKU: GX24-3F400N20FS-M1 WDN101.145,54 lei fără TVA - 1.386,10 lei cu TVA
- PCD – canelare și debitare – GX24-3F400N02FS-F1 WDN10SKU: GX24-3F400N02FS-F1 WDN101.145,54 lei fără TVA - 1.386,10 lei cu TVA
- CBN – canelare și debitare – GX24-3F400N02TM-1 WBH20SKU: GX24-3F400N02TM-1 WBH20653,07 lei fără TVA - 790,21 lei cu TVA
- CBN – canelare și strunjire de copiere – GX24-3F400N20EM-1 WBS10SKU: GX24-3F400N20EM-1 WBS10653,07 lei fără TVA - 790,21 lei cu TVA
- CBN – canelare și debitare – GX24-3F400N02EM-1 WBS10SKU: GX24-3F400N02EM-1 WBS10653,07 lei fără TVA - 790,21 lei cu TVA
- CBN – canelare și strunjire de copiere – GX24-3F400N20TM-1 WBH20SKU: GX24-3F400N20TM-1 WBH20653,07 lei fără TVA - 790,21 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-3E475N24-RD4 WSM33SSKU: GX24-3E475N24-RD4 WSM33S222,68 lei fără TVA - 269,44 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-3E400N20-RD4 WSM33SSKU: GX24-3E400N20-RD4 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-3E400N20-RD4 WKP23SSKU: GX24-3E400N20-RD4 WKP23S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-3E400N20-RF8 WSM13SSKU: GX24-3E400N20-RF8 WSM13S265,51 lei fără TVA - 321,27 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-3E400N20-RF8 WSM23SSKU: GX24-3E400N20-RF8 WSM23S265,51 lei fără TVA - 321,27 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-3E400N20-RF7 WSM13SSKU: GX24-3E400N20-RF7 WSM13S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-3E400N20-RF7 WSM23SSKU: GX24-3E400N20-RF7 WSM23S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N04-UD6 WSM23SSKU: GX24-3E400N04-UD6 WSM23S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N04-UD6 WSM33SSKU: GX24-3E400N04-UD6 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N040-UA4 WAK20SKU: GX24-3E400N040-UA4 WAK20199,13 lei fără TVA - 240,95 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N04-UA4 WKP33SSKU: GX24-3E400N04-UA4 WKP33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N04-UA4 WKP13SSKU: GX24-3E400N04-UA4 WKP13S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N04-UD4 WSM33SSKU: GX24-3E400N04-UD4 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N08-UD4 WSM33SSKU: GX24-3E400N08-UD4 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N04-UD4 WKP33SSKU: GX24-3E400N04-UD4 WKP33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N04-UD4 WKP13SSKU: GX24-3E400N04-UD4 WKP13S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N08-UD4 WKP13SSKU: GX24-3E400N08-UD4 WKP13S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N04-UD4 WKP23SSKU: GX24-3E400N04-UD4 WKP23S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N08-UD4 WKP23SSKU: GX24-3E400N08-UD4 WKP23S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N08-UD4 WKP33SSKU: GX24-3E400N08-UD4 WKP33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N04-UF8 WSM23SSKU: GX24-3E400N04-UF8 WSM23S265,51 lei fără TVA - 321,27 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N02-UF8 WSM23SSKU: GX24-3E400N02-UF8 WSM23S265,51 lei fără TVA - 321,27 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N040-UF4 WSM33SKU: GX24-3E400N040-UF4 WSM33203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E475N04-UF4 WSM33SSKU: GX24-3E475N04-UF4 WSM33S222,68 lei fără TVA - 269,44 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N04-UF4 WSM33SSKU: GX24-3E400N04-UF4 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N04-UF4 WSM43SSKU: GX24-3E400N04-UF4 WSM43S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N08-UF4 WSM33SSKU: GX24-3E400N08-UF4 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N04-UF4 WKP23SSKU: GX24-3E400N04-UF4 WKP23S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N08-UF4 WKP23SSKU: GX24-3E400N08-UF4 WKP23S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N04-UF4 WSM23SSKU: GX24-3E400N04-UF4 WSM23S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-3E400N02-UF4 WSM33SSKU: GX24-3E400N02-UF4 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Bloc de strângere – SBN2520-32-KSKU: SBN2520-32-K1.530,96 lei fără TVA - 1.852,46 lei cu TVA
- Bloc de strângere – SBN3229-32-KSKU: SBN3229-32-K1.568,43 lei fără TVA - 1.897,80 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661-2020N-32-PSKU: G2661-2020N-32-P2.007,38 lei fără TVA - 2.428,93 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661-2525N-32-PSKU: G2661-2525N-32-P2.114,44 lei fără TVA - 2.558,47 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661.16N-32-PSKU: G2661.16N-32-P2.114,44 lei fără TVA - 2.558,47 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661.20N-32-PSKU: G2661.20N-32-P2.221,50 lei fără TVA - 2.688,02 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661-3225N-32-PSKU: G2661-3225N-32-P2.221,50 lei fără TVA - 2.688,02 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661.12N-32-PSKU: G2661.12N-32-P2.007,38 lei fără TVA - 2.428,93 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2111-V40-32L-045-PSKU: A2111-V40-32L-045-P6.236,25 lei fără TVA - 7.545,86 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2111-V30-32L-045-PSKU: A2111-V30-32L-045-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2111-V30-32R-045-PSKU: A2111-V30-32R-045-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2111-V40-32R-045-PSKU: A2111-V40-32R-045-P6.236,25 lei fără TVA - 7.545,86 lei cu TVA
- Adaptoare BMT – lame pentru debitare – A2110-BT55-32R-080-PSKU: A2110-BT55-32R-080-P8.243,62 lei fără TVA - 9.974,78 lei cu TVA
- Adaptoare BMT – lame pentru debitare – A2110-BT55-32L-080-PSKU: A2110-BT55-32L-080-P8.243,62 lei fără TVA - 9.974,78 lei cu TVA
- Adaptoare BMT – lame pentru debitare – A2110-BT65-32L-083-PSKU: A2110-BT65-32L-083-P8.243,62 lei fără TVA - 9.974,78 lei cu TVA
- Adaptoare BMT – lame pentru debitare – A2110-BT65-32R-083-PSKU: A2110-BT65-32R-083-P8.243,62 lei fără TVA - 9.974,78 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2110-V40-32R-080-PSKU: A2110-V40-32R-080-P6.236,25 lei fără TVA - 7.545,86 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2110-V40-32L-080-PSKU: A2110-V40-32L-080-P6.236,25 lei fără TVA - 7.545,86 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2110-V30-32L-084-PSKU: A2110-V30-32L-084-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2110-V30-32R-084-PSKU: A2110-V30-32R-084-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Cheie – FS1047SKU: FS1047117,34 lei fără TVA - 141,98 lei cu TVA
- Şuruburi cu cap – FS1342SKU: FS134238,97 lei fără TVA - 47,15 lei cu TVA
Descriere

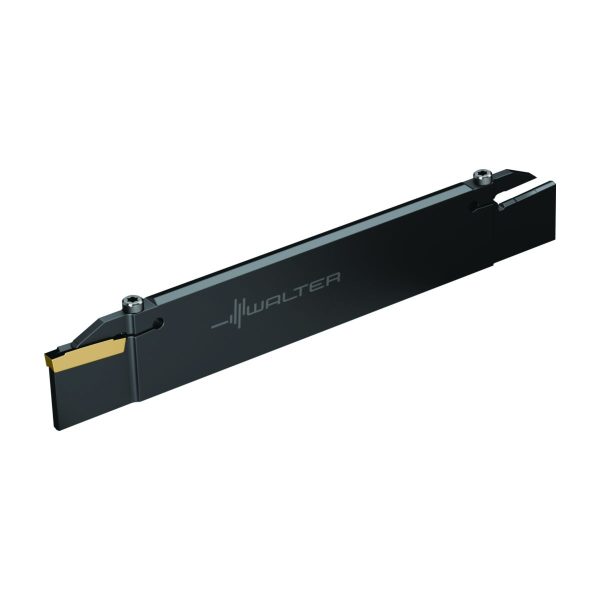

Lamă de debitare adâncă XLCFN • metric • Neutru • GX24

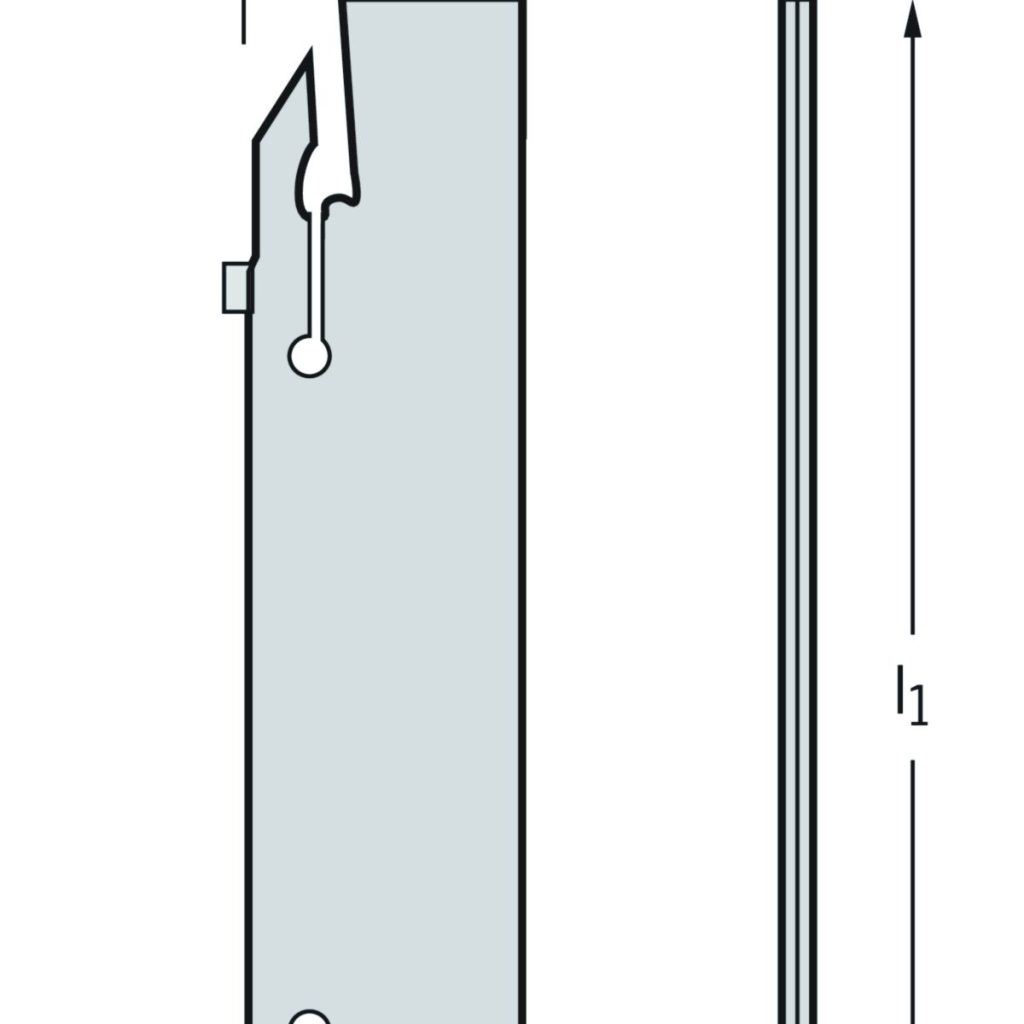

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| T<sub>max</sub> | Adâncime maximă de așchiere | 21 | mm |
| s | Lățimea plăcuței așchietoare | 4 | |
| h<sub>4</sub> | Înălțimea cozii | 32 | mm |
| h<sub>1</sub> | înălțimea centrul | 24,2 | mm |
| l<sub>1</sub> | Lungimea totală | 179 | mm |
| Codificare | Codificare sculă | XLCFN3204-GX24-3S | |
| Tip | Plăcuțe amovibile posibile | GX24-3E4 ..; GX24-3F4 .. | |
| s<sub>1</sub> | Lățimea corpului | 3 | mm |
