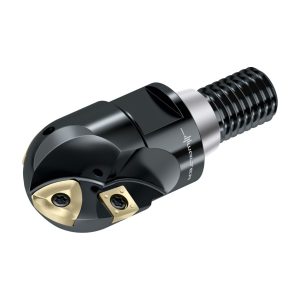

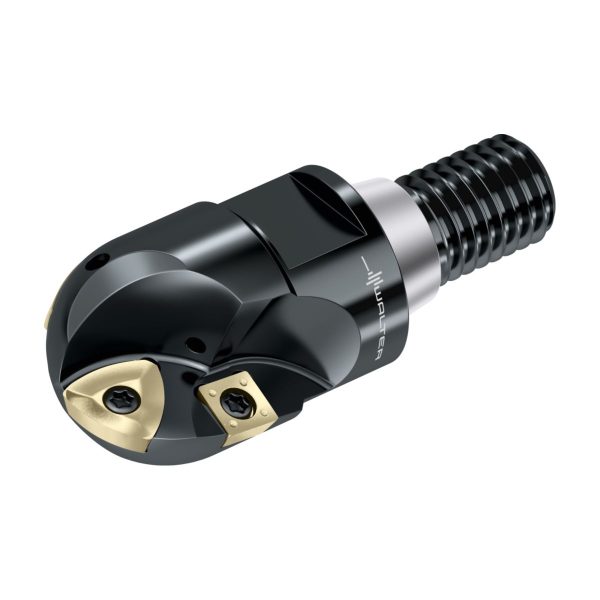

Freze de copiere – F2239.T28.030.Z01.23
2.949,50 lei fără TVA - 3.568,90 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,151 kg |
|---|---|
| Dimensiuni | 103 × 35 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Lungime corp de bază | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze de copiere F2239 şi F2239B pt.P2631. şi SP.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 30 | mm |
A2 | Diametru muchie așchietoare 2 | 30 | mm |
A3 | Diametrul corpului | 28 | mm |
B2 | Lungimea muchiei așchietoare, max. | 40 | mm |
B3 | Lungime în consolă | 40 | mm |
B4 | Lungime utilă | 40 | mm |
B5 | Cantitate rezerve de reascuțire | 69 | mm |
B6 | Lungime cap | 40 | mm |
BLD | Identificator imagine | 10 | |
C11 | Coadă, pe partea mașinii | SAW | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 280 | |
C3 | Diametru de prindere, pe partea mașinii | 28 | mm |
D11 | Tip de freză | L | |
D6 | Turație, maximă | 19000 | 1/min |
D7 | Masă (greutate) | 0,151 | kg |
D9 | Ajustabilitate | 0 | |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 1 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 1 | |
F23 | Number of insert mounting levels | 2 | |
F24 | Number of inserts per mounting level | 1 | |
G13 | Număr de plăcuțe amovibile poziția A | 2 | |
G15 | Număr de plăcuțe amovibile poziția B | 1 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 2 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | F2239.T28.030.Z01.23 | |
J22 | Codificare produs | 5166 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$P215T3**3R**M** | |
J51 | Codare loc de separare plăcuță amovibilă | WR$$SP09T3083R***08 | |
J6 | Codare loc de separare pe partea mașinii | SAW01C0280$$$$ | |
J7 | Codare loc de separare pe partea mașinii | 0 | |
J8 | Procedee de prelucrare | FFO | |
NSM | Număr standard caracteristică | DIN4000-87 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 23 | mm |
BD | Diametrul corpului | 28 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCMS | Codare loc de separare pe partea mașinii | SAW01C0280$$$$ | |
CCTMS | Coadă, pe partea mașinii | SAW | |
CICT | Cutting item count | 2 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CPDF | Diviziune | ||
CUB | Connection unit basis | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 30 | mm |
DCN | Diametru muchie așchietoare, minim | 30 | mm |
DCX | Diametru muchie așchietoare 2 | 30 | mm |
EPSR | Unghi de colț plăcuță amovibilă | 90 | ° |
HAND | Sensul de așchiere | R | |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$SP09T3083R***08 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LB | Lungime corp de bază | 40 | mm |
LF | Lungime funcțională | 40 | mm |
LPR | Lungime în consolă | 40 | mm |
LU | Lungime utilă | 40 | mm |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 69 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0 | ° |
RPMX | Turație, maximă | 19000 | 1/min |
S | Înălțime muchie așchietoare | 4,76 | mm |
SC | Insert shape code | W | |
TSYC | Identificator imagine | 10 | |
WT | Masă (greutate) | 0,151 | kg |
XYWD | xyw plane distance | -40 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 1 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 1 |
Triunghiulare pozitive – P26315R15 WKP35SSKU: P26315R15 WKP35S140,25 lei fără TVA - 169,70 lei cu TVA- Triunghiulare pozitive – P26315R15 WKP25SSKU: P26315R15 WKP25S140,25 lei fără TVA - 169,70 lei cu TVA
- Triunghiulare pozitive – P26315R15 WSP45GSKU: P26315R15 WSP45G147,21 lei fără TVA - 178,12 lei cu TVA
- Pătrate pozitive – SPMT09T308-F55 WPP35GSKU: SPMT09T308-F55 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SPMT09T308-F55 WKP35SSKU: SPMT09T308-F55 WKP35S97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SPMT09T308-F55 WKP25SSKU: SPMT09T308-F55 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SPMT09T308-F55 WSP45GSKU: SPMT09T308-F55 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SPMT09T308-D51 WPP35GSKU: SPMT09T308-D51 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SPMT09T308-D51 WKP35SSKU: SPMT09T308-D51 WKP35S97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SPMT09T308-D51 WSP45GSKU: SPMT09T308-D51 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SPMT09T308-D51 WKP25SSKU: SPMT09T308-D51 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SPMW09T308T-A27 WPP35GSKU: SPMW09T308T-A27 WPP35G88,59 lei fără TVA - 107,19 lei cu TVA
- Pătrate pozitive – SPMW09T308-A57 WPP35GSKU: SPMW09T308-A57 WPP35G88,59 lei fără TVA - 107,19 lei cu TVA
- Pătrate pozitive – SPMW09T308T-A27 WKP25SSKU: SPMW09T308T-A27 WKP25S84,36 lei fără TVA - 102,08 lei cu TVA
- Pătrate pozitive – SPMW09T308-A57 WKP25SSKU: SPMW09T308-A57 WKP25S84,36 lei fără TVA - 102,08 lei cu TVA
- Pătrate pozitive – SPMW09T308-A57 WKP35SSKU: SPMW09T308-A57 WKP35S88,59 lei fără TVA - 107,19 lei cu TVA
- Adaptor tip reducție – AK521.T36.45.T28SKU: AK521.T36.45.T28856,48 lei fără TVA - 1.036,34 lei cu TVA
- Adaptor tip reducție – AK522.TC16.40.T28SKU: AK522.TC16.40.T28813,66 lei fără TVA - 984,53 lei cu TVA
- Adaptor DIN 69893-1 A – AK531.H63A.T28.115COSKU: AK531.H63A.T28.115CO2.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Adaptor DIN 69893-1 A – AK531.H100A.T28.110COSKU: AK531.H100A.T28.110CO3.522,27 lei fără TVA - 4.261,95 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z40.T28.228SKU: AK510.Z40.T28.228979,60 lei fără TVA - 1.185,32 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z32.T28.138SKU: AK510.Z32.T28.138835,07 lei fără TVA - 1.010,43 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z25.T28.072SKU: AK510.Z25.T28.072653,07 lei fără TVA - 790,21 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z25.T28.142SKU: AK510.Z25.T28.142835,07 lei fără TVA - 1.010,43 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK541.BT50.T28.120COSKU: AK541.BT50.T28.120CO1.948,49 lei fără TVA - 2.357,67 lei cu TVA
- Adaptor DIN 69871 AD/B – AK541.S50.T28.100COSKU: AK541.S50.T28.100CO1.755,78 lei fără TVA - 2.124,49 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK541.BT40.T28.125COSKU: AK541.BT40.T28.125CO1.557,72 lei fără TVA - 1.884,84 lei cu TVA
- Adaptor DIN 69871 AD/B – AK541.S40.T28.115COSKU: AK541.S40.T28.115CO1.536,31 lei fără TVA - 1.858,94 lei cu TVA
- Adaptor NCT – AK520.N63.T28.150SKU: AK520.N63.T28.1502.275,03 lei fără TVA - 2.752,79 lei cu TVA
- Adaptor DIN 1835 A – AK512.Z25.T28.127SKU: AK512.Z25.T28.1274.935,47 lei fără TVA - 5.971,92 lei cu TVA
- Adaptor NCT – AK520.N63.T28.085COSKU: AK520.N63.T28.085CO1.969,90 lei fără TVA - 2.383,58 lei cu TVA
- Adaptor DIN 1835 A – AK512.Z32.T28.283SKU: AK512.Z32.T28.2837.681,56 lei fără TVA - 9.294,69 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T28.170SKU: AK540.BT50.T28.1702.167,97 lei fără TVA - 2.623,24 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T28.220SKU: AK540.BT50.T28.2202.398,14 lei fără TVA - 2.901,75 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T28.120SKU: AK540.BT50.T28.1201.948,49 lei fără TVA - 2.357,67 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T28.070COSKU: AK540.BT50.T28.070CO1.729,02 lei fără TVA - 2.092,11 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T28.100SKU: AK540.BT40.T28.1001.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T28.075SKU: AK540.BT40.T28.0751.402,49 lei fără TVA - 1.697,01 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T28.125SKU: AK540.BT40.T28.1251.557,72 lei fără TVA - 1.884,84 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T28.150SKU: AK540.BT40.T28.1501.648,72 lei fără TVA - 1.994,95 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T28.050COSKU: AK540.BT40.T28.050CO1.327,54 lei fără TVA - 1.606,32 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T28.100SKU: AK540.S50.T28.1001.755,78 lei fără TVA - 2.124,49 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T28.200SKU: AK540.S50.T28.2002.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T28.250SKU: AK540.S50.T28.2502.671,15 lei fără TVA - 3.232,09 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T28.150SKU: AK540.S50.T28.1502.103,73 lei fără TVA - 2.545,51 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.065SKU: AK540.S40.T28.0651.284,72 lei fără TVA - 1.554,51 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T28.050COSKU: AK540.S50.T28.050CO1.632,67 lei fără TVA - 1.975,53 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.115SKU: AK540.S40.T28.1151.536,31 lei fără TVA - 1.858,94 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.090SKU: AK540.S40.T28.0901.429,25 lei fără TVA - 1.729,39 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.165SKU: AK540.S40.T28.1651.707,61 lei fără TVA - 2.066,21 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.140SKU: AK540.S40.T28.1401.632,67 lei fără TVA - 1.975,53 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.040COSKU: AK540.S40.T28.040CO1.284,72 lei fără TVA - 1.554,51 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C6.T28.60SKU: AK580.C6.T28.603.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C5.T28.55SKU: AK580.C5.T28.552.853,15 lei fără TVA - 3.452,31 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C4.T28.55COSKU: AK580.C4.T28.55CO2.564,09 lei fără TVA - 3.102,55 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C3.T28.55COSKU: AK580.C3.T28.55CO2.398,14 lei fără TVA - 2.901,75 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C8.T28.60SKU: AK580.C8.T28.603.484,80 lei fără TVA - 4.216,61 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T28.140SKU: AK530.H63A.T28.1403.072,62 lei fără TVA - 3.717,87 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T28.115SKU: AK530.H63A.T28.1152.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T28.165SKU: AK530.H63A.T28.1653.072,62 lei fără TVA - 3.717,87 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T28.090SKU: AK530.H63A.T28.0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T28.065COSKU: AK530.H63A.T28.065CO2.564,09 lei fără TVA - 3.102,55 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T28.110SKU: AK530.H100A.T28.1103.522,27 lei fără TVA - 4.261,95 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T28.160SKU: AK530.H100A.T28.1603.843,45 lei fără TVA - 4.650,57 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T28.210SKU: AK530.H100A.T28.2104.164,63 lei fără TVA - 5.039,20 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T28.260SKU: AK530.H100A.T28.2604.485,81 lei fără TVA - 5.427,83 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T28.060COSKU: AK530.H100A.T28.060CO3.201,09 lei fără TVA - 3.873,32 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC060-C6-T28-185SKU: AC060-C6-T28-18520.518,05 lei fără TVA - 24.826,84 lei cu TVA
- Adaptor MAS-BT – antivibrații – AC060-J40-T28-235SKU: AC060-J40-T28-23520.571,58 lei fără TVA - 24.891,61 lei cu TVA
- Adaptor MAS-BT – antivibrații – AC060-J50-T28-235SKU: AC060-J50-T28-23523.253,43 lei fără TVA - 28.136,65 lei cu TVA
- Adaptor MAS-BT – antivibrații – AC060-J50-T28-285SKU: AC060-J50-T28-28524.415,03 lei fără TVA - 29.542,19 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC060-C6-T28-235SKU: AC060-C6-T28-23521.599,36 lei fără TVA - 26.135,23 lei cu TVA
- Adaptor MAS-BT – antivibrații – AC060-J40-T28-185SKU: AC060-J40-T28-18519.538,45 lei fără TVA - 23.641,52 lei cu TVA
- Adaptor SK-– antivibrații – AC060-S40-T28-185SKU: AC060-S40-T28-18519.538,45 lei fără TVA - 23.641,52 lei cu TVA
- Adaptor SK-– antivibrații – AC060-S50-T28-235SKU: AC060-S50-T28-23523.253,43 lei fără TVA - 28.136,65 lei cu TVA
- Adaptor SK-– antivibrații – AC060-S40-T28-235SKU: AC060-S40-T28-23520.571,58 lei fără TVA - 24.891,61 lei cu TVA
- Adaptor SK-– antivibrații – AC060-S50-T28-285SKU: AC060-S50-T28-28524.415,03 lei fără TVA - 29.542,19 lei cu TVA
- Adaptor HSK– antivibrații – AC060-H100-T28-235SKU: AC060-H100-T28-23523.253,43 lei fără TVA - 28.136,65 lei cu TVA
- Adaptor HSK– antivibrații – AC060-H100-T28-285SKU: AC060-H100-T28-28524.415,03 lei fără TVA - 29.542,19 lei cu TVA
- Adaptor HSK– antivibrații – AC060-H63-T28-185SKU: AC060-H63-T28-18519.538,45 lei fără TVA - 23.641,52 lei cu TVA
- Adaptor HSK– antivibrații – AC060-H63-T28-235SKU: AC060-H63-T28-23520.571,58 lei fără TVA - 24.891,61 lei cu TVA
- Cheie – FS1386SKU: FS13862.366,03 lei fără TVA - 2.862,90 lei cu TVA
- Cheie – FS1391SKU: FS1391496,22 lei fără TVA - 600,43 lei cu TVA
- Cheie – FS229SKU: FS229138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2009SKU: FS200952,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS359SKU: FS35927,14 lei fără TVA - 32,84 lei cu TVA
Descriere

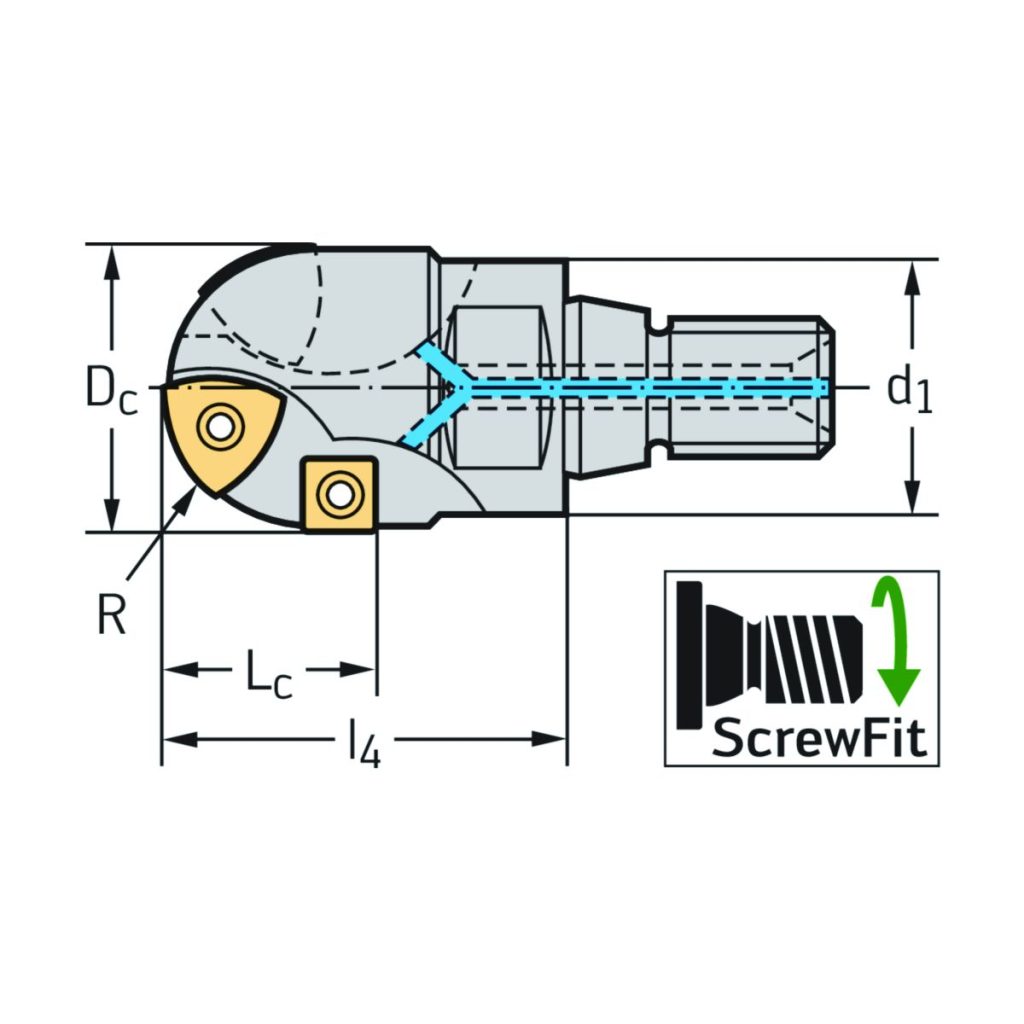

Freze de copiere F2239 • ScrewFit • metric • P2 .. 09T3 .. • Dc=30mm • Z=1
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 2 | |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 1 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 30 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 28 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 40 | mm |
| Codificare | Codificare sculă | F2239.T28.030.Z01.23 | |
| R | Rază | 15 | mm |
| Tip | Plăcuțe amovibile posibile | P26315R15 | |
| Tip | Plăcuțe amovibile posibile | SPM . 09T308 | |
| Greutate | Greutatea | 0,15 | kg |
| Z | Numărul de dinți | 1 |
