Freze High-Feed – F2330.B22.063.Z05.01,5

Freze High-Feed F2330.B.052.Z03.02-F2330.B.052.Z03.02-0435004727 Freze High-Feed – F2330.B.085.Z07.01,5
Freze High-Feed F2330.B.052.Z03.02-F2330.B.052.Z03.02-0435004727 Freze High-Feed – F2330.B.066.Z04.02

3.377,74 lei fără TVA - 4.087,07 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 5409240Familie produs: F2330 SKU: F2330.B22.063.Z05.01,5 UPC: 0586304727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,692 kg
Dimensiuni 93 × 70 mm
Domeniu de utilizare

Aplicație principală

, ,

Diametrul corpului

Lungime funcțională

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale F2330 pentru tipul de plăcuţă P2633..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)63mm
A2
Diametru muchie așchietoare 263mm
A3
Diametrul corpului60,8mm
A4
Diametrul butucului16,35mm
A5
Diametru de teșire, gaură de montaj16,35mm
B2
Adâncime de așchiere1,5mm
B5
Cantitate rezerve de reascuțire50mm
B6
Lungime adâncire, gaură de montaj18mm
B71
Lungime funcțională50mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii220
C3
Diametru de prindere, pe partea mașinii22mm
D4
Ajustabilitate0
D6
Turație, maximă141001/min
D7
Masă (greutate)0,692kg
E1
Unghiul de atac15°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0,9°
E5
Adâncimea de plonjare, max.0,9mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A5
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF2330.B22.063.Z05.01,5
J3
Siglă companieW
J41
Siglă companieWR$$P263X5143R***14
J6
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.1,5mm
BD
Diametrul corpului60,8mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
CICT
Cutting item count5
CICT (F)
Număr de plăcuțe amovibile poziția A5
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere11,1mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii220
DC
Diametru muchie așchietoare 1 (diametru nominal)49mm
DCX
Diametru muchie așchietoare 263mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac15°
LB
Lungime corp de bază50mm
LF
Lungime funcțională50mm
NOI
Număr de posibilități de utilizare480
OAL
Cantitate rezerve de reascuțire50mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,9°
RPMX
Turație, maximă141001/min
SC
Insert shape codeW
TSYC
Identificator imagineF2330-B1
ULDR
Usable length diameter ratio1,74
WT
Masă (greutate)0,692kg
XYWD
xyw plane distance-50mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

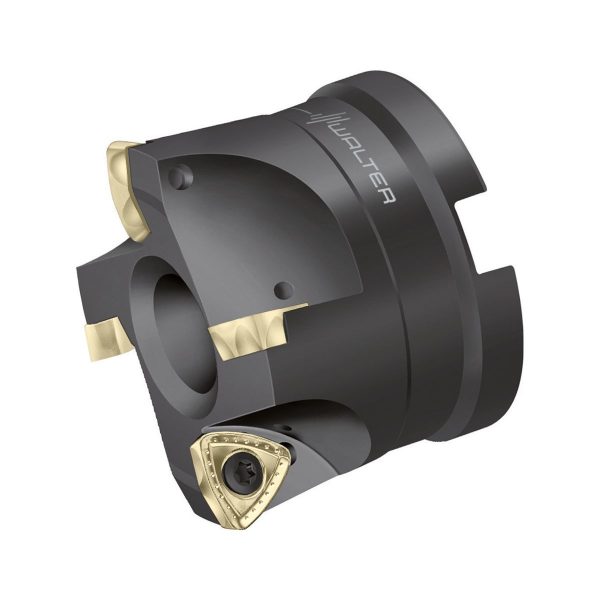

Freze High-Feed F2330 • antrenare transversală cu gaură cilindrică DIN 138 • κ=15° • metric • P2 .. 63X5 .. • Dc=49mm • Z=5

Descriere unealtă

Cu interfață cu alezaj
Freze frontale, de plonjare și de copiere cu plăcuțe amovibile Trigon pozitive
Unghi de atac 0–15°
Geometrii speciale ale plăcuțe amovibile pentru frezare plană și prin interpolare circulară

Domenii de utilizare

Pentru prelucrarea oțelului, oțelului inoxidabil, fontei și materialelor greu prelucrabile
Pentru frezare plană, degroșare, frezare în rampă, frezare prin interpolare circulară și șanfrenare
Utilizare universală în aproape toate domeniile, cum ar fi, de exemplu, industria energetică sau fabricarea de ștanțe și matrițe

Avantajele Dvs.

Volum mare de material așchiat datorită combinației dintre adâncimile mici de așchiere și avansurile mari pe dinte
Fiabilitate ridicată datorită tendinței reduse de apariție a vibrațiilor la scule lungi
Costuri de depozitare reduse datorită adaptării ideale a sculei la diferite materiale ca urmare a multitudinii de geometrii și sorturi

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare1,5mm
a<sub>r</sub>Adâncimea radială maximă de tăiere11mm
D<sub>c</sub>Diametrul muchiei așchietoare49mm
d<sub>1</sub>Diametrul de îmbinare22mm
D<sub>a</sub>Diametrul maxim de tăiere63mm
l<sub>4</sub>Lungimea funcțională50mm
CodificareCodificare sculăF2330.B22.063.Z05.01,5
TipPlăcuțe amovibile posibileP2633 . R14; P26379-R14
GreutateGreutatea0,69kg
ZNumărul de dinți5EA
Nr. PlăcuțeNumărul de plăcuțe amovibile5EA
