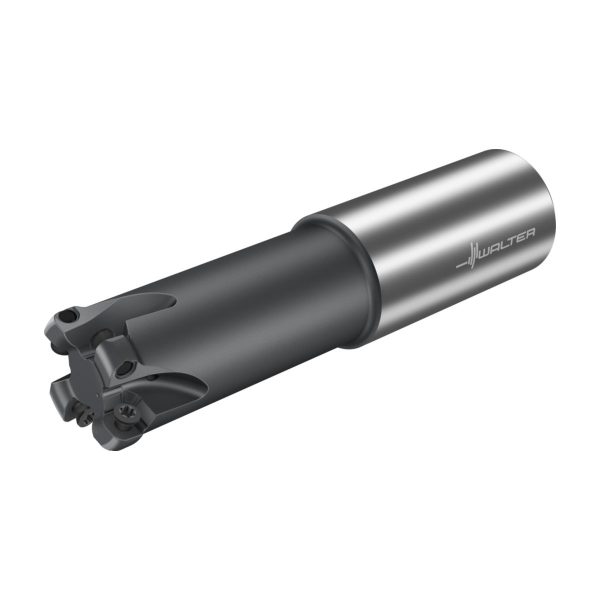

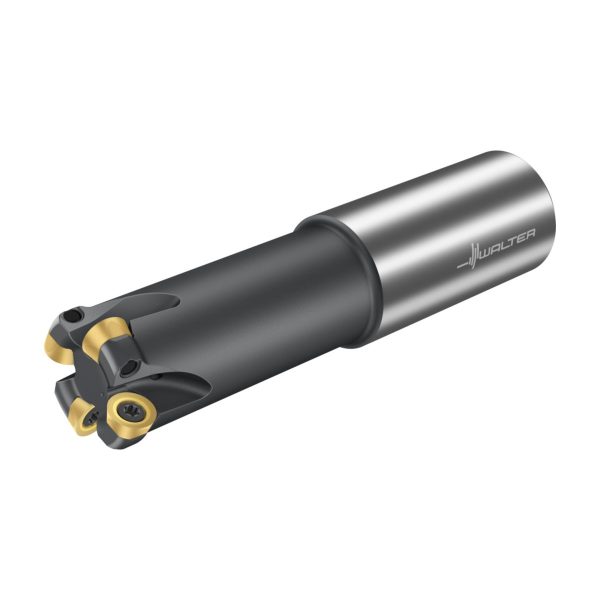

Freze de copiere cu plăcuțe rotunde – F2334R.Z32.032.Z04.05
2.398,14 lei fără TVA - 2.901,75 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,663 kg |
|---|---|
| Dimensiuni | 152 × 37 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Lungime coadă | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze de copiere F2334R pt.tipul de plăcuţă RO.X.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 32 | mm |
A2 | Diametru muchie așchietoare 2 | 32 | mm |
A3 | Diametrul corpului | 28 | mm |
B2 | Lungimea muchiei așchietoare, max. | 70 | mm |
B3 | Lungime în consolă | 70 | mm |
B4 | Lungime utilă | 70 | mm |
B5 | Cantitate rezerve de reascuțire | 131 | mm |
B6 | Lungime cap | 70 | mm |
BLD | Identificator imagine | 4 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 320 | |
C3 | Diametru de prindere, pe partea mașinii | 32 | mm |
C4 | Lungime coadă | 60 | mm |
D11 | Tip de freză | N | |
D6 | Turație, maximă | 37100 | 1/min |
D7 | Masă (greutate) | 0,659 | kg |
D9 | Ajustabilitate | 0 | |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 8,6 | ° |
E5 | Adâncimea de plonjare, max. | 1 | mm |
F1 | Sensul de așchiere | R | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 4 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 4 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | F2334R.Z32.032.Z04.05 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$RO10T3M03****M0 | |
J42 | Codificare plăcuță așchietoare, poz. A | ROHX10T3M0-D57 | |
J45 | Codificare plăcuță așchietoare, poz. A | ROHX10T3M0-D57 | |
J6 | Codare loc de separare pe partea mașinii | ZYL01G3200$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FFO | |
NSM | Număr standard caracteristică | DIN4000-87 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 5 | mm |
BD | Diametrul corpului | 28 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL01G3200$$$$ | |
CICT | Cutting item count | 4 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 4 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CWX | Lățime maximă de așchiere | 9,5 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 320 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 22 | mm |
DCX | Diametru muchie așchietoare 2 | 32 | mm |
FMT | Form type machine side | EXT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LB | Lungime corp de bază | 70 | mm |
LF | Lungime funcțională | 131 | mm |
LS | Lungime coadă | 60 | mm |
LU | Lungime utilă | 70 | mm |
NOI | Număr de posibilități de utilizare | 300 | |
OAL | Cantitate rezerve de reascuțire | 131 | mm |
OHX | Lungime în consolă | 70 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 8,6 | ° |
RPMX | Turație, maximă | 37100 | 1/min |
SC | Insert shape code | R | |
TSYC | Identificator imagine | F2334R-Z | |
WT | Masă (greutate) | 0,659 | kg |
XYWD | xyw plane distance | -131 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 4 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 4 |
Rotunde pozitive – ROHX10T3M0-D67 WSM35GSKU: ROHX10T3M0-D67 WSM35G99,08 lei fără TVA - 119,89 lei cu TVA- Rotunde pozitive – ROHX10T3M0-D67 WSP45GSKU: ROHX10T3M0-D67 WSP45G99,14 lei fără TVA - 119,96 lei cu TVA
- Rotunde pozitive – ROHX10T3M0-D57 WSM35GSKU: ROHX10T3M0-D57 WSM35G99,08 lei fără TVA - 119,89 lei cu TVA
- Rotunde pozitive – ROHX10T3M0-D57 WKP35SSKU: ROHX10T3M0-D57 WKP35S94,43 lei fără TVA - 114,26 lei cu TVA
- Rotunde pozitive – ROHX10T3M0-F67 WSM35GSKU: ROHX10T3M0-F67 WSM35G99,08 lei fără TVA - 119,89 lei cu TVA
- Rotunde pozitive – ROHX10T3M0-D57 WSP45GSKU: ROHX10T3M0-D57 WSP45G99,14 lei fără TVA - 119,96 lei cu TVA
- Rotunde pozitive – ROHX10T3M0-F67 WSP45GSKU: ROHX10T3M0-F67 WSP45G99,14 lei fără TVA - 119,96 lei cu TVA
- Rotunde pozitive – ROHX10T3M0-F67 W3536SKU: ROHX10T3M0-F67 W3536148,28 lei fără TVA - 179,42 lei cu TVA
- Rotunde pozitive – ROMX10T3M0-D67 WSM35GSKU: ROMX10T3M0-D67 WSM35G75,21 lei fără TVA - 91,00 lei cu TVA
- Rotunde pozitive – ROMX10T3M0-D67 WSM45XSKU: ROMX10T3M0-D67 WSM45X112,52 lei fără TVA - 136,15 lei cu TVA
- Rotunde pozitive – ROMX10T3M0-D67 WSP45GSKU: ROMX10T3M0-D67 WSP45G75,21 lei fără TVA - 91,00 lei cu TVA
- Rotunde pozitive – ROMX10T3M0-D57 W3536SKU: ROMX10T3M0-D57 W3536112,52 lei fără TVA - 136,15 lei cu TVA
- Rotunde pozitive – ROMX10T3M0-D57 WMP45GSKU: ROMX10T3M0-D57 WMP45G117,07 lei fără TVA - 141,65 lei cu TVA
- Rotunde pozitive – ROMX10T3M0-D57 WSM35GSKU: ROMX10T3M0-D57 WSM35G75,21 lei fără TVA - 91,00 lei cu TVA
- Rotunde pozitive – ROMX10T3M0-D57 WSM45XSKU: ROMX10T3M0-D57 WSM45X112,52 lei fără TVA - 136,15 lei cu TVA
- Rotunde pozitive – ROMX10T3M0-D57 WKP35SSKU: ROMX10T3M0-D57 WKP35S71,78 lei fără TVA - 86,85 lei cu TVA
- Rotunde pozitive – ROMX10T3M0-D57 WKP35GSKU: ROMX10T3M0-D57 WKP35G86,02 lei fără TVA - 104,08 lei cu TVA
- Rotunde pozitive – ROMX10T3M0-F67 WSM45XSKU: ROMX10T3M0-F67 WSM45X112,52 lei fără TVA - 136,15 lei cu TVA
- Rotunde pozitive – ROMX10T3M0-F67 WMP45GSKU: ROMX10T3M0-F67 WMP45G117,07 lei fără TVA - 141,65 lei cu TVA
- Rotunde pozitive – ROMX10T3M0-D57 WSP45GSKU: ROMX10T3M0-D57 WSP45G75,21 lei fără TVA - 91,00 lei cu TVA
- Rotunde pozitive – ROMX10T3M0-F67 WSP45GSKU: ROMX10T3M0-F67 WSP45G75,21 lei fără TVA - 91,00 lei cu TVA
- Mandrină hidraulică de expansiune ASME B5.50 – AB016.K50-P32-081SKU: AB016.K50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P32-090SKU: AB016-J50-P32-0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P32-081SKU: AB016-S50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P32-100SKU: AB016-H100-P32-1003.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P32-081SKU: AB017.K50-P32-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P32-100SKU: AB017-J40-P32-1001.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P32-120SKU: AB017-J50-P32-1202.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P32-103SKU: AB017-S50-P32-1032.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P32-081SKU: AB017-S40-P32-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P32-110SKU: AB017-H100-P32-1102.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P32-125SKU: AB017-H63-P32-1252.055,55 lei fără TVA - 2.487,22 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P32-200SKU: AB025-J50-P32-2002.655,09 lei fără TVA - 3.212,66 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P32-100SKU: AB025-J50-P32-1001.809,31 lei fără TVA - 2.189,27 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P32-130SKU: AB025-J50-P32-1302.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P32-160SKU: AB025-J50-P32-1602.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J40-P32-100SKU: AB025-J40-P32-1001.150,90 lei fără TVA - 1.392,59 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J40-P32-160SKU: AB025-J40-P32-1601.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P32-130SKU: AB025-S50-P32-1302.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P32-160SKU: AB025-S50-P32-1602.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P32-200SKU: AB025-S50-P32-2002.655,09 lei fără TVA - 3.212,66 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P32-100SKU: AB025-S50-P32-1001.809,31 lei fără TVA - 2.189,27 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P32-130SKU: AB025-S40-P32-1301.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P32-100SKU: AB025-S40-P32-1001.150,90 lei fără TVA - 1.392,59 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P32-160SKU: AB025-S40-P32-1601.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H100-P32-200SKU: AB025-H100-P32-2002.895,97 lei fără TVA - 3.504,12 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H100-P32-120SKU: AB025-H100-P32-1202.237,55 lei fără TVA - 2.707,44 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H100-P32-160SKU: AB025-H100-P32-1602.237,55 lei fără TVA - 2.707,44 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P32-160SKU: AB025-H63-P32-1601.584,49 lei fără TVA - 1.917,23 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P32-120SKU: AB025-H63-P32-1201.584,49 lei fără TVA - 1.917,23 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P32-200SKU: AB025-H63-P32-2002.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.100.32SKU: AK182.H100.100.323.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT50.081.32SKU: AK182.CAT50.081.323.259,98 lei fără TVA - 3.944,58 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Şuruburi cu cap – FS2119SKU: FS211935,17 lei fără TVA - 42,56 lei cu TVA
Descriere

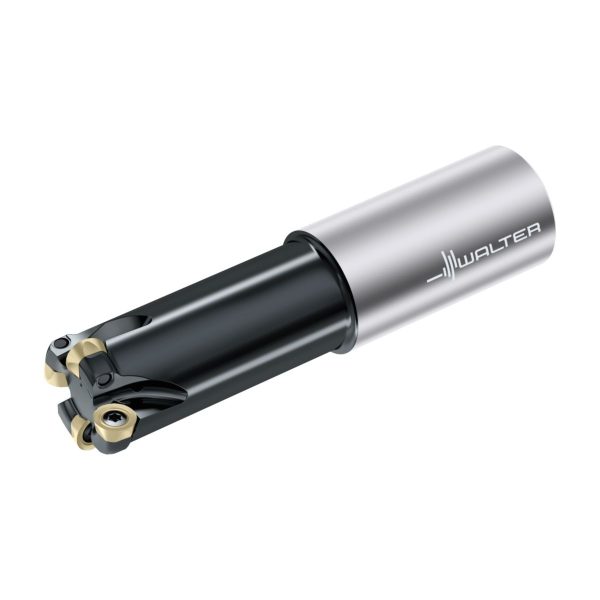

Freze de copiere cu plăcuțe rotunde F2334R • coadă cilindrică • metric • RO .. 10T3 .. • Dc=22mm • Z=4

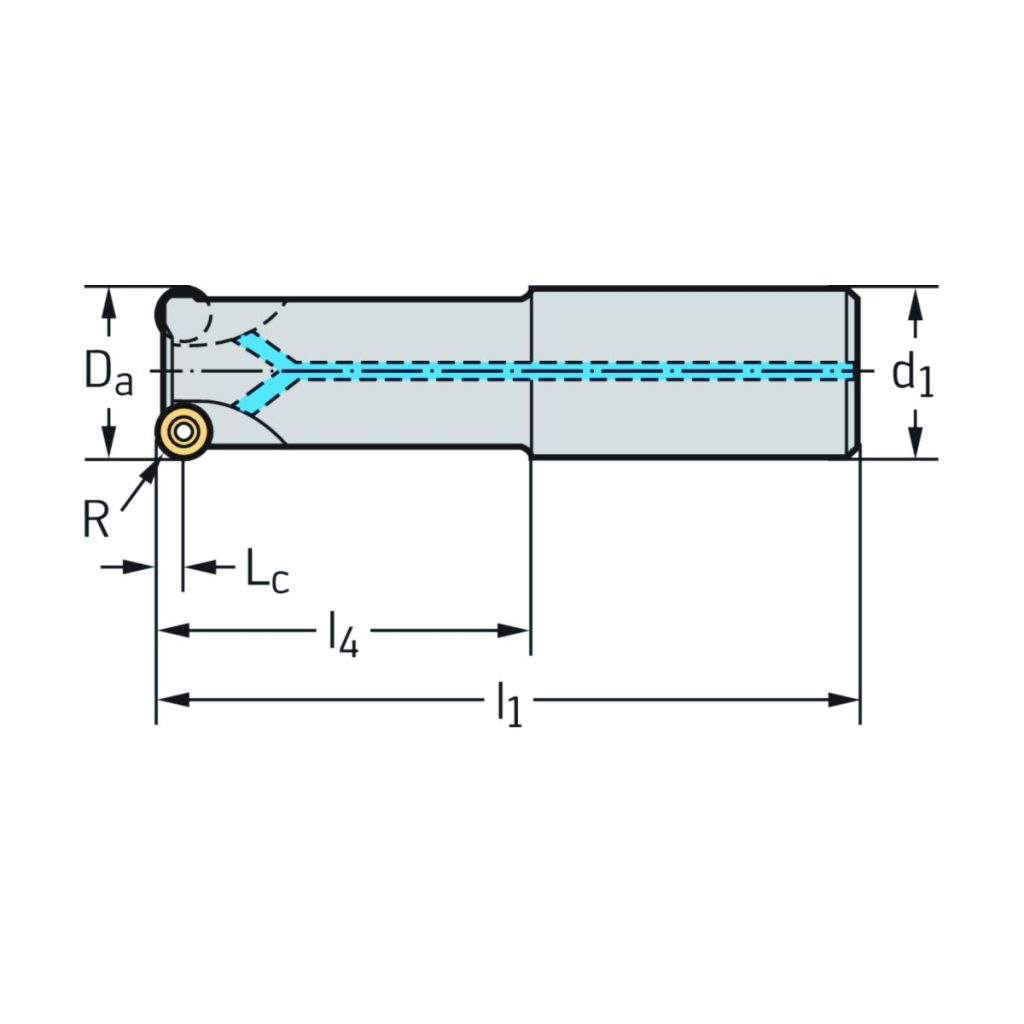

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 5 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 32 | mm |
| D<sub>a</sub> | Diametrul maxim de tăiere | 32 | mm |
| l<sub>1</sub> | Lungimea totală | 131 | mm |
| l<sub>4</sub> | Lungimea funcțională | 70 | mm |
| Codificare | Codificare sculă | F2334R.Z32.032.Z04.05 | |
| R | Rază la colț | 5 | mm |
| Tip | Plăcuțe amovibile posibile | RO . X10T3M0 | |
| Greutate | Greutatea | 0,66 | kg |
| Z | Numărul de dinți | 4 | EA |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 4 | EA |
