Freze de copiere – F2339.Z25.020.Z02.28

Freze de copiere F2339.W20.020.Z02.28-F2339.W20.020.Z02.28-0780797727 Freze de copiere – F2339.W20.020.Z02.28
Freze de copiere F2239.T45.050.Z01.46-F2239.T45.050.Z01.46-0419849727 Freze de copiere – F2239.T18.020.Z01.15

3.677,51 lei fără TVA - 4.449,79 lei cu TVA

PMKNSHO
●●●●●●●●●
Numărul articolului: 5001226Familie produs: F2339 SKU: F2339.Z25.020.Z02.28 UPC: 0780806727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,438 kg
Dimensiuni 160 × 26 mm
Domeniu de utilizare

Aplicație principală

, ,

Diametrul corpului

Lungime corp de bază

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze de copiere F2339 formă B pt. XD.T.. şi SP..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)20mm
A2
Diametru muchie așchietoare 220mm
A3
Diametrul corpului18,2mm
B2
Lungimea muchiei așchietoare, max.75mm
B3
Lungime în consolă75mm
B4
Lungime utilă75mm
B5
Cantitate rezerve de reascuțire150mm
B6
Lungime cap75mm
BLD
Identificator imagine10
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii25mm
C4
Lungime coadă56mm
D11
Tip de frezăL
D6
Turație, maximă253001/min
D7
Masă (greutate)0,438kg
D9
Ajustabilitate0
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level2
G13
Număr de plăcuțe amovibile poziția A2
G15
Număr de plăcuțe amovibile poziția B2
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF2339.Z25.020.Z02.28
J22
Codificare produs5165
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$XD16T3103R*BM**
J51
Codare loc de separare plăcuță amovibilăWR$$SP0603043R***04
J6
Codare loc de separare plăcuță amovibilăZYL01G2500$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.28mm
BD
Diametrul corpului18,2mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCMS
Codare loc de separare pe partea mașiniiZYL01G2500$$$$
CCTMS
Coadă, pe partea mașiniiZYL
CICT
Cutting item count2
CNSC
Intrare agent de lubrifiere/răcire1
CPDF
Diviziune
CUB
Connection unit basisM
CXSC
Ieșire agent de lubrifiere/răcire3
DC
Diametru muchie așchietoare 1 (diametru nominal)20mm
DCN
Diametru muchie așchietoare, minim20mm
DCX
Diametru muchie așchietoare 220mm
EPSR
Unghi de colț plăcuță amovibilă90°
HAND
Sensul de așchiereR
IFS
Tip de fixare3
IIC
Codare loc de separare plăcuță amovibilăWR$$XD16T3103R*BM**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază75mm
LF
Lungime funcțională150mm
LPR
Lungime în consolă75mm
LS
Lungime coadă56mm
LU
Lungime utilă75mm
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire150mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă253001/min
S
Înălțime muchie așchietoare4,76mm
SC
Insert shape codeX
TSYC
Identificator imagine10
W1
Lățimea plăcuței așchietoare9mm
WT
Masă (greutate)0,438kg
XYWD
xyw plane distance-150mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

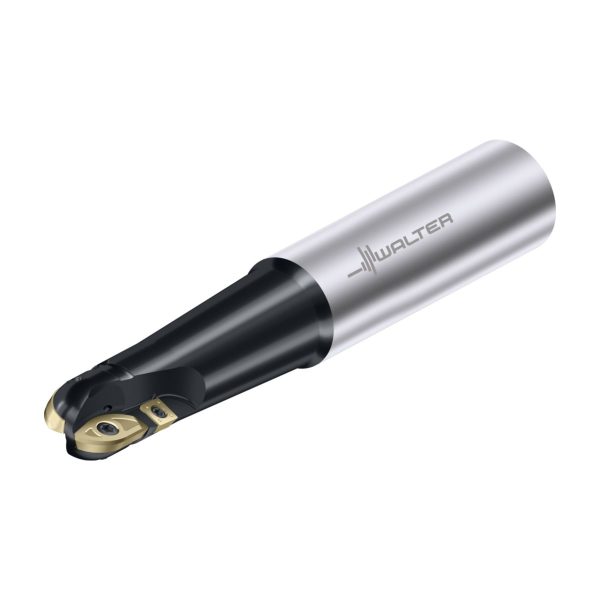

Freze de copiere F2339 • coadă cilindrică • metric • XD .. 1603 .. • Dc=20mm • Z=2

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile2
Nr. PlăcuțeNumărul de plăcuțe amovibile2

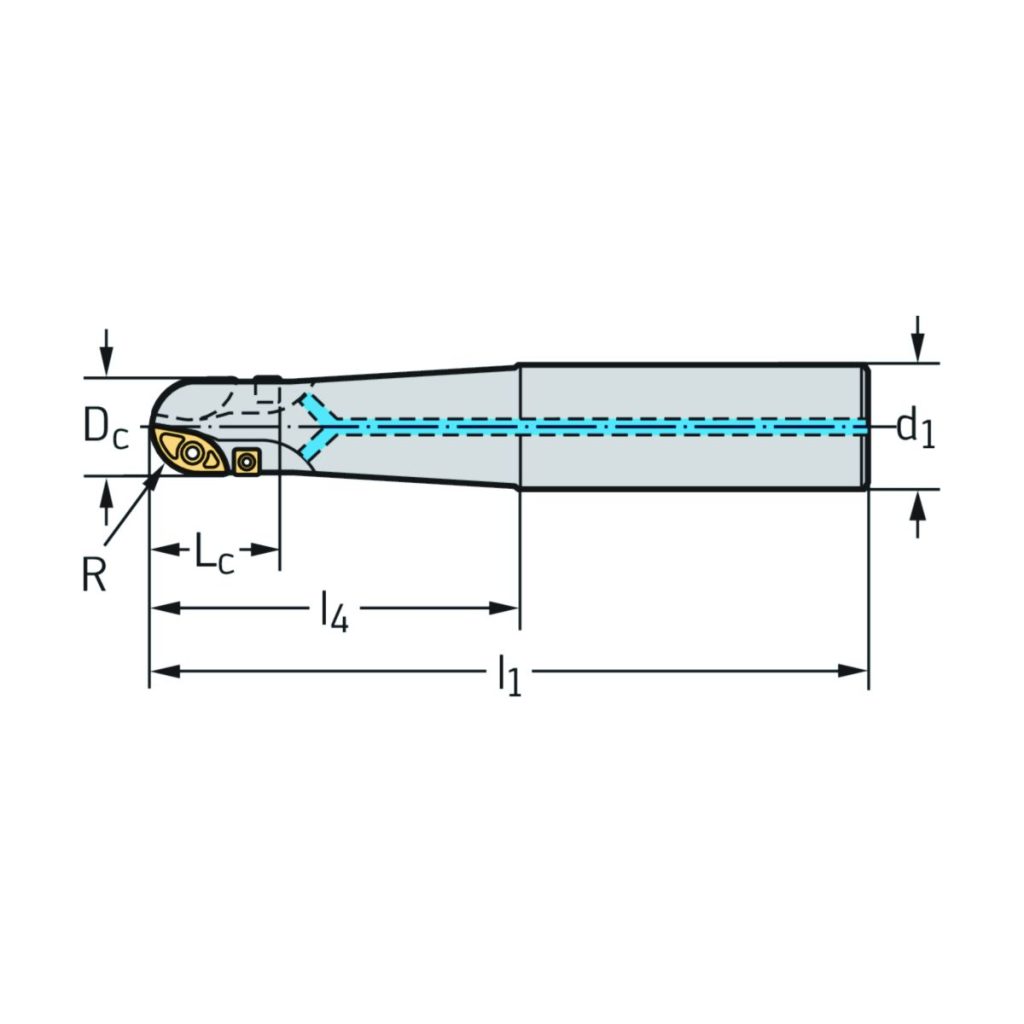

D<sub>c</sub>Diametrul muchiei așchietoare20mm
d<sub>1</sub>Diametrul de îmbinare25mm
l<sub>1</sub>Lungimea totală150mm
l<sub>4</sub>Lungimea maximă în consolă75mm
CodificareCodificare sculăF2339.Z25.020.Z02.28
RRază10mm
TipPlăcuțe amovibile posibileXD . T16T3100R
GreutateGreutatea0,44kg
ZNumărul de dinți2
