Freze știulete – F4038.W32.032.Z03.37

Freze știulete F4038.W20.020.Z01.30-F4038.W20.020.Z01.30-0448779724 Freze știulete – F4038.W25.025.Z02.30
Freze știulete F4038.W20.020.Z01.30-F4038.W20.020.Z01.30-0448779724 Freze știulete – F4038.W20.020.Z01.30

7.488,85 lei fără TVA - 9.061,51 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 5159793Familie produs: F4038 SKU: F4038.W32.032.Z03.37 UPC: 0728013724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,570 kg
Dimensiuni 116 × 36 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime coadă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cilindro-front. F4038 pt.tip plăc.AD..0803..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)31mm
A3
Diametrul corpului31mm
B2
Lungimea muchiei așchietoare, max.37mm
B3
Lungime în consolă50mm
B4
Lungime utilă50mm
B5
Cantitate rezerve de reascuțire111mm
B6
Lungime cap49mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă60mm
D6
Turație, maximă336001/min
D7
Masă (greutate)0,555kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.1,76°
E5
Adâncimea de plonjare, max.0,6mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels2
G13
Număr de plăcuțe amovibile poziția A3
G15
Număr de plăcuțe amovibile poziția B12
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr standard sub formă de litereF4038.W32.032.Z03.37
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$AD0803023R***25
J51
Codare loc de separare plăcuță amovibilăWR$$AD0803023R***04
J6
Codare loc de separare pe partea mașiniiZYL10G3200h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.37mm
BD
Diametrul corpului31mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10G3200h$06
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CICT (S)
Număr de plăcuțe amovibile poziția B12
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)32mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază49mm
LF
Lungime funcțională75mm
LS
Lungime coadă60mm
LSC
Lungime gaură de fixare60mm
LU
Lungime utilă50mm
NOI
Număr de posibilități de utilizare160
OAL
Cantitate rezerve de reascuțire111mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.1,76°
RPMX
Turație, maximă336001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4038-W-AD0803
WT
Masă (greutate)0,555kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

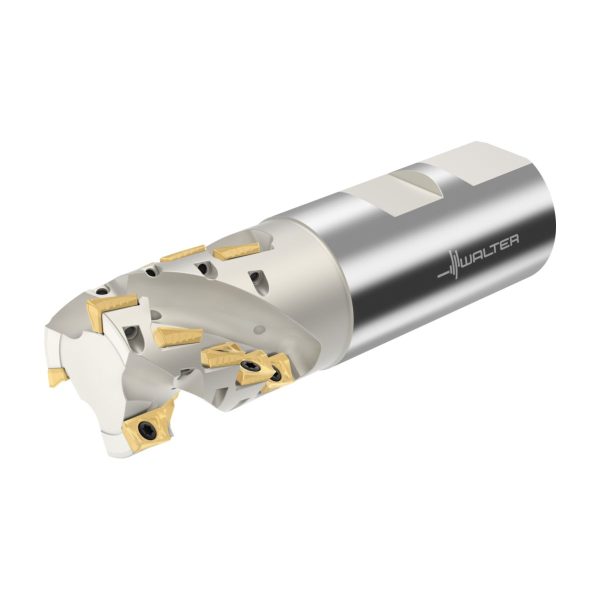

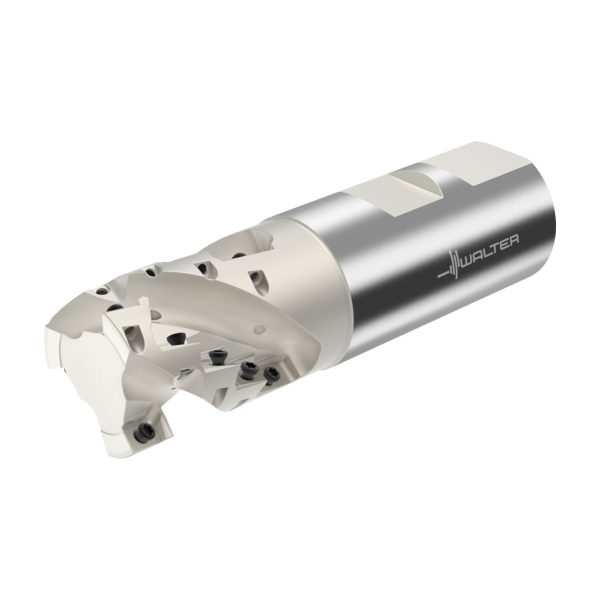

Freze știulete F4038 • Xtra·tec® • coadă DIN 1835 B • κ=90° • metric • AD .. 0803 .. • Dc=32mm • Z=3

Descriere unealtă

Freze știulete Xtra·tec® F 4038
Mărimea plăcuței amovibile AD .. 0803 ..
Suprafața nichelată asigură o protecție anticoroziune și antiuzură, permițând o mai bună evacuare a așchiilor

Domenii de utilizare

Pentru toate materialele din oțel și fontă, pentru oțeluri inoxidabile și materiale greu prelucrabile
Pentru frezare cilindro-frontală și prelucrare pe contur
Pentru utilizarea în industria constructoare de mașini, industria aeronautică și aerospațială, precum și industria energetică

Avantajele Dvs.

Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive
Reducerea costurilor de prelucrare datorită frezării aproape fără bavuri
Fiabilitate ridicată datorită opritorului fix axial din primul rând al plăcuțelor amovibile și datorită plăcuțelor amovibile extrem de stabile
Maximum productivity on account of the Tiger·tec® Silver coatings which can be used universally

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare37mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială12
D<sub>c</sub>Diametrul muchiei așchietoare32mm
d<sub>1</sub>Diametrul de îmbinare32mm
l<sub>1</sub>Lungimea totală111mm
l<sub>4</sub>Lungimea maximă în consolă50mm
CodificareCodificare sculăF4038.W32.032.Z03.37
TipPlăcuțe amovibile posibileAD .. 0803 .. R
GreutateGreutatea0,56kg
ZNumărul de dinți3
