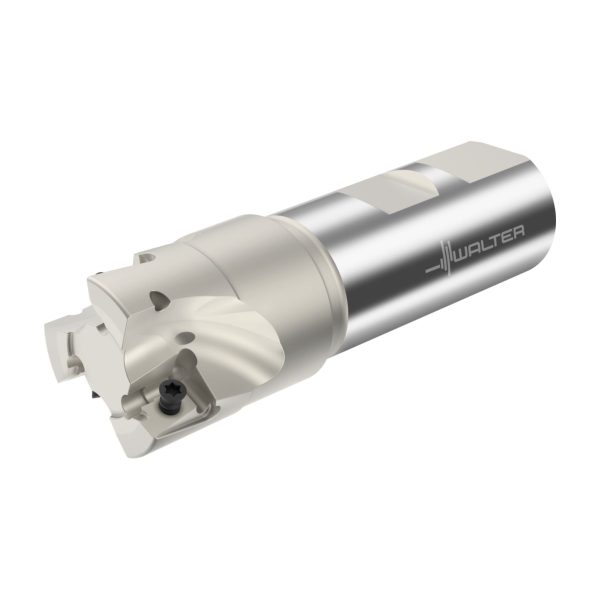

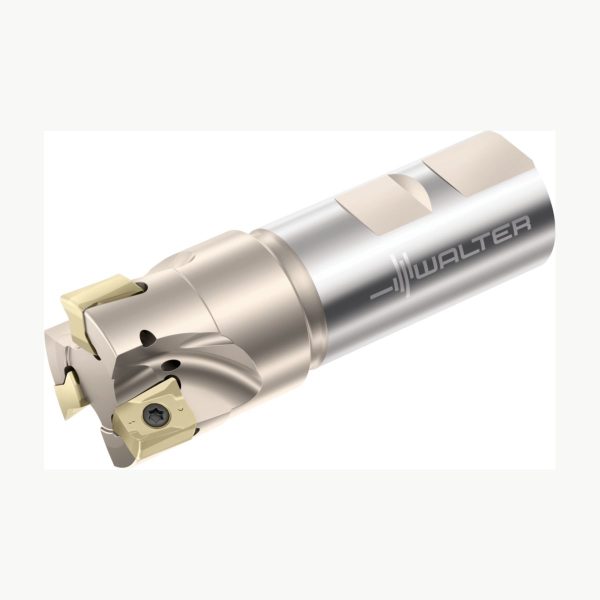

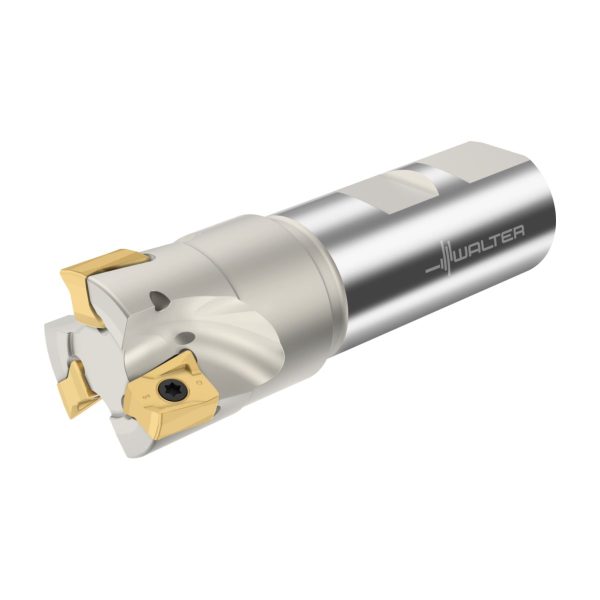

Freze cilindro-frontale – F4041.W32.040.Z03.13

Freze cilindro-frontale F4041.B27.063.Z06.13-F4041.B27.063.Z06.13-0704262724 Freze cilindro-frontale – F4041.B27.063.Z06.13
Freze cilindro-frontale F4041.UT36.038.Z03.13-F4041.UT36.038.Z03.13-0447045724 Freze cilindro-frontale – F4041.T36.040.Z03.13

2.483,79 lei fără TVA - 3.005,39 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 5108859Familie produs: F4041 SKU: F4041.W32.040.Z03.13 UPC: 0704266724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,685 kg
Dimensiuni 124 × 50 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime coadă

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F4041 (LNGX1307..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)37,67mm
A3
Diametrul corpului37,67mm
B2
Lungimea muchiei așchietoare, max.13mm
B3
Lungime în consolă49mm
B4
Lungime utilă49mm
B5
Cantitate rezerve de reascuțire110mm
B6
Lungime cap49mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă60mm
D6
Turație, maximă150001/min
D7
Masă (greutate)0,68kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.0,9mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A3
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolF4041.W32.040.Z03.13
J22
Număr articol189
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN1307083R***30
J6
Codare loc de separare pe partea mașiniiZYL10G3200h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.13mm
BD
Diametrul corpului37,67mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10G3200h$06
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)40mm
DCX
Diametru muchie așchietoare 240mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază49mm
LF
Lungime funcțională74mm
LS
Lungime coadă60mm
LSC
Lungime gaură de fixare60mm
LU
Lungime utilă49mm
NOI
Număr de posibilități de utilizare320
OAL
Cantitate rezerve de reascuțire110mm
OHX
Lungime în consolă49mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă150001/min
SC
Insert shape codeL
TSYC
Identificator imagineF4041-W-LN1307
WT
Masă (greutate)0,68kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze cilindro-frontale F4041 • Xtra·tec® • coadă DIN 1835 B • κ=90° • metric • LN .. 1307 .. • Dc=40mm • Z=3

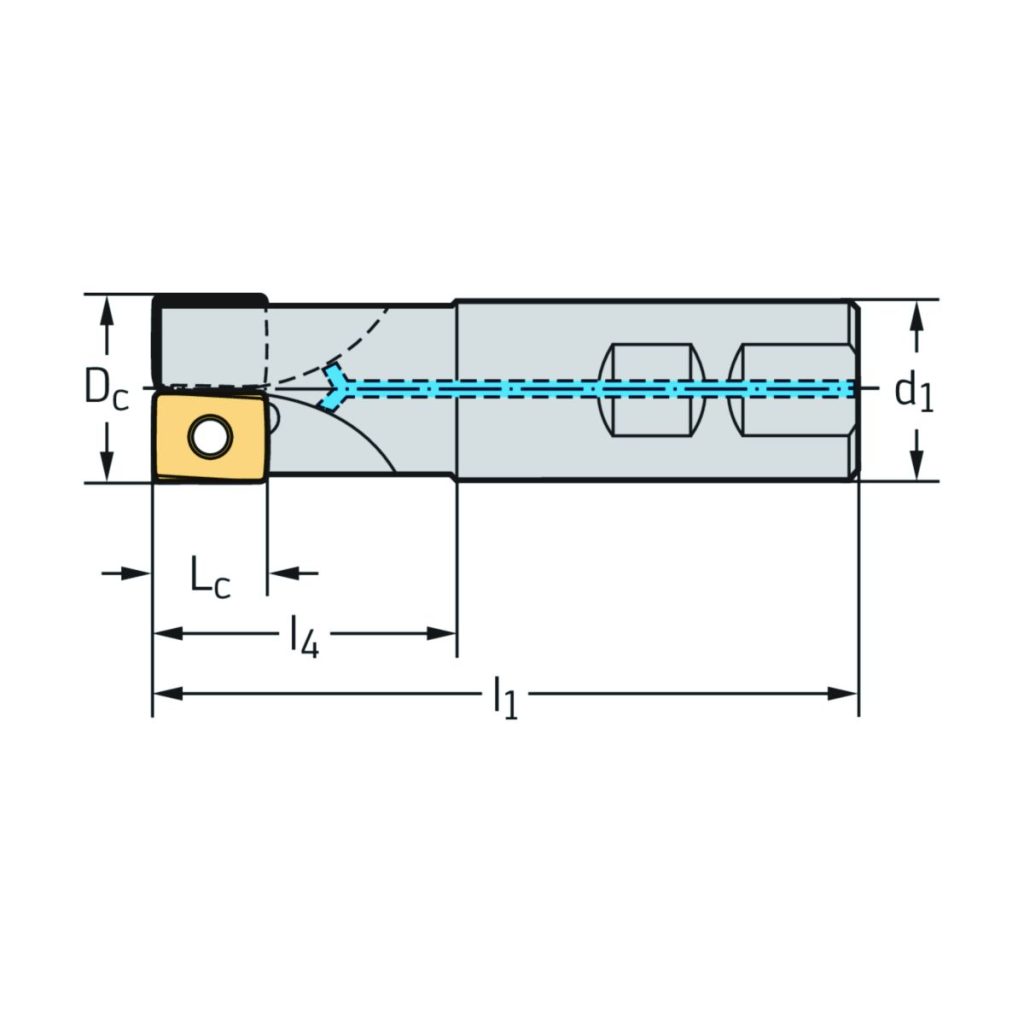

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare13mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
D<sub>c</sub>Diametrul muchiei așchietoare40mm
d<sub>1</sub>Diametrul de îmbinare32mm
l<sub>1</sub>Lungimea totală110mm
l<sub>4</sub>Lungimea maximă în consolă49mm
CodificareCodificare sculăF4041.W32.040.Z03.13
TipPlăcuțe amovibile posibileLNGX1307 .. R
GreutateGreutatea0,68kg
ZNumărul de dinți3
