Freze cilindro-frontale – F4042.B40.125.Z08.16

Freze cilindro-frontale F4042.B40.160.Z12.15-F4042.B40.160.Z12.15-0660631724 Freze cilindro-frontale – F4042.B32.100.Z07.16
Freze cilindro-frontale F4042.B40.160.Z12.15-F4042.B40.160.Z12.15-0660631724 Freze cilindro-frontale – F4042.B27.080.Z06.16

6.214,83 lei fără TVA - 7.519,94 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 5100376Familie produs: F4042 SKU: F4042.B40.125.Z08.16 UPC: 0661066724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 4,168 kg
Dimensiuni 275 × 130 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F4042 (AD..1807..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)125mm
A2
Diametru muchie așchietoare 2125mm
A3
Diametrul corpului122,55mm
A4
Diametrul butucului16,7mm
B2
Adâncime de așchiere16,7mm
B5
Cantitate rezerve de reascuțire63mm
B71
Lungime funcțională63mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
D4
Ajustabilitate0
D6
Turație, maximă89001/min
D7
Masă (greutate)4,042kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0,61°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință8
F22
Număr de muchii așchietoare active, pe partea frontală8
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level8
G13
Număr de plăcuțe amovibile poziția A8
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4042.B40.125.Z08.16
J22
Codificare produs190
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$AD1807**3R*****
J6
Codare loc de separare pe partea mașiniiFDA12G4000$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
OAL
Cantitate rezerve de reascuțire63mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.16,7mm
BD
Diametrul corpului122,55mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G4000$$$$
CICT
Cutting item count8
CICT (F)
Număr de plăcuțe amovibile poziția A8
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere13mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii400
DC
Diametru muchie așchietoare 1 (diametru nominal)125mm
DCX
Diametru muchie așchietoare 2125mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază63mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare280
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,61°
RPMX
Turație, maximă89001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4042-B1-AD1807
ULDR
Usable length diameter ratio1,07
WT
Masă (greutate)4,042kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală8
ZEFP
Număr de muchii așchietoare active, pe circumferință8

Descriere

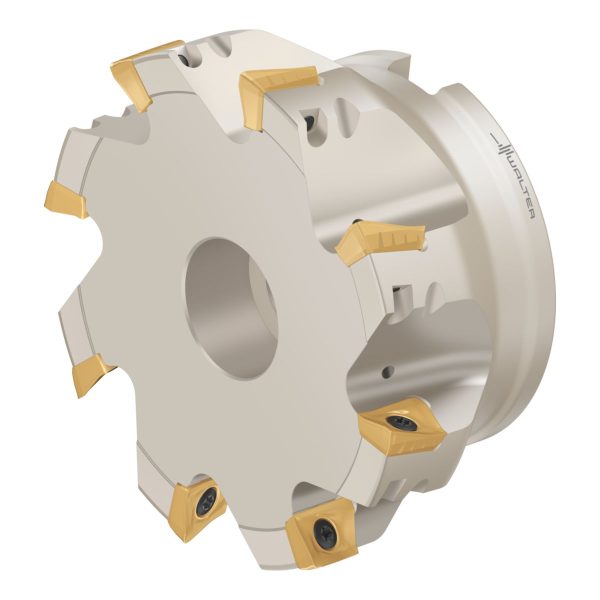

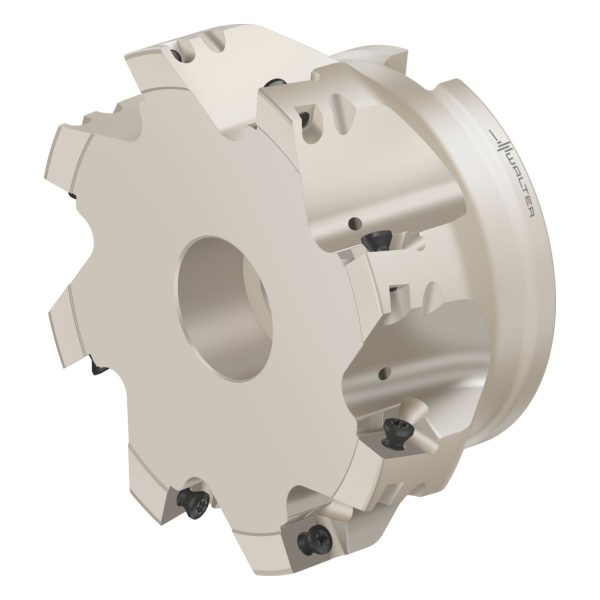

Freze cilindro-frontale F4042 • Xtra·tec® • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • AD .. 1807 .. • Dc=125mm • Z=8

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare16,7mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală8
D<sub>c</sub>Diametrul muchiei așchietoare125mm
d<sub>1</sub>Diametrul de îmbinare40mm
l<sub>4</sub>Lungimea maximă în consolă63mm
CodificareCodificare sculăF4042.B40.125.Z08.16
TipPlăcuțe amovibile posibileAD .. 1807 .. R
GreutateGreutatea4,04kg
ZNumărul de dinți8
