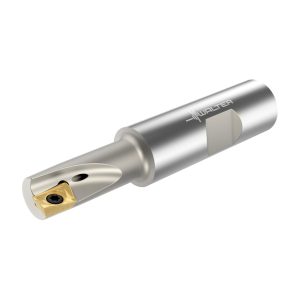

Freze cilindro-frontale - F4042.W16.012.Z01.08 - imagine 3

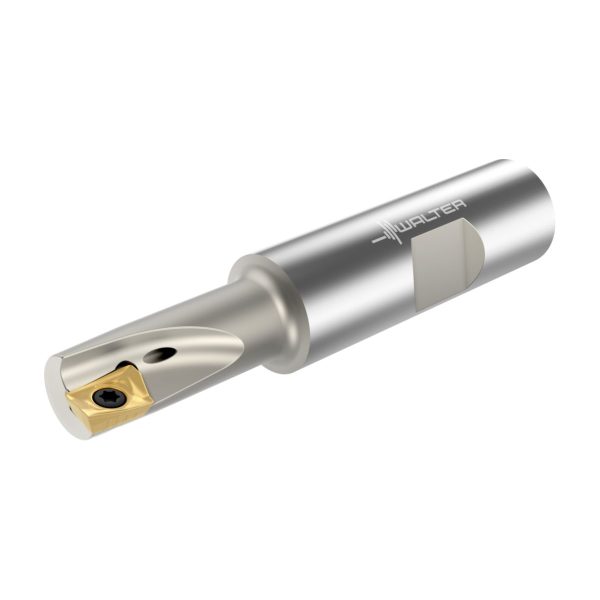

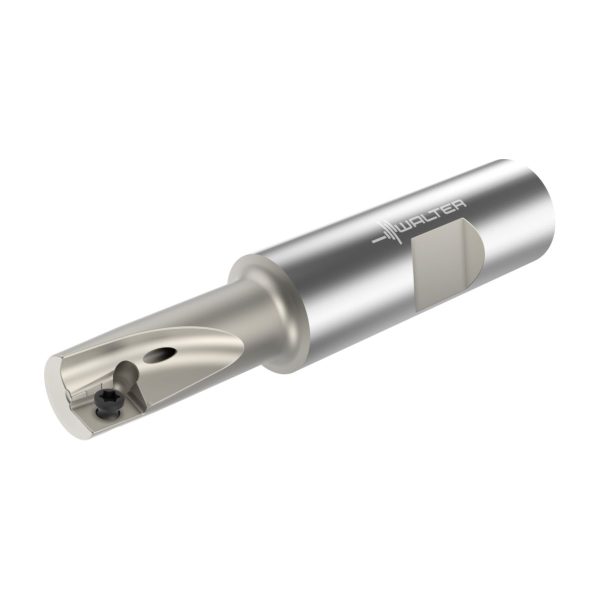

Freze cilindro-frontale – F4042.W16.012.Z01.08

Freze cilindro-frontale F4042.UT36.038.Z03.15-F4042.UT36.038.Z03.15-0446667724 Freze cilindro-frontale – F4042.T28.032.Z03.11
Freze cilindro-frontale F4042.W32.032.Z03.15-F4042.W32.032.Z03.15-0670655724 Freze cilindro-frontale – F4042.W20.020.Z03.08

1.761,14 lei fără TVA - 2.130,98 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 5045289Familie produs: F4042 SKU: F4042.W16.012.Z01.08 UPC: 0660177724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,103 kg
Dimensiuni 100 × 25 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F4042 (AD..0803..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)10,9mm
A3
Diametrul corpului10,9mm
B2
Lungimea muchiei așchietoare, max.8mm
B3
Lungime în consolă31mm
B4
Lungime utilă31mm
B5
Cantitate rezerve de reascuțire80mm
B6
Lungime cap31mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă48mm
D6
Turație, maximă400001/min
D7
Masă (greutate)0,099kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.7,67°
E5
Adâncimea de plonjare, max.1,3mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință1
F22
Număr de muchii așchietoare active, pe partea frontală1
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A1
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolF4042.W16.012.Z01.08
J22
Număr articol190
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$AD0803**3R*****
J6
Codare loc de separare pe partea mașiniiZYL10G1600h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8mm
BD
Diametrul corpului10,9mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10G1600h$06
CICT
Cutting item count1
CICT (F)
Număr de plăcuțe amovibile poziția A1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere3,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)12mm
DCX
Diametru muchie așchietoare 212mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază31mm
LF
Lungime funcțională56mm
LS
Lungime coadă48mm
LSC
Lungime gaură de fixare48mm
LU
Lungime utilă31mm
NOI
Număr de posibilități de utilizare80
OAL
Cantitate rezerve de reascuțire80mm
OHX
Lungime în consolă31mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.7,67°
RPMX
Turație, maximă400001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4042-W-AD0803
WT
Masă (greutate)0,099kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală1
ZEFP
Număr de muchii așchietoare active, pe circumferință1

Descriere

Freze cilindro-frontale F4042 • Xtra·tec® • coadă DIN 1835 B • κ=90° • metric • AD .. 0803 .. • Dc=12mm • Z=1

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare8mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală1
D<sub>c</sub>Diametrul muchiei așchietoare12mm
d<sub>1</sub>Diametrul de îmbinare16mm
l<sub>1</sub>Lungimea totală80mm
l<sub>4</sub>Lungimea maximă în consolă31mm
CodificareCodificare sculăF4042.W16.012.Z01.08
TipPlăcuțe amovibile posibileAD .. 0803 .. R
GreutateGreutatea0,1kg
ZNumărul de dinți1
