Freze cilindro-frontale – F4042.W25.025.Z04.08

Freze cilindro-frontale F4042.W32.032.Z03.15-F4042.W32.032.Z03.15-0670655724 Freze cilindro-frontale – F4042.W20.020.Z03.08
Freze cilindro-frontale F4042.W32.032.Z03.15-F4042.W32.032.Z03.15-0670655724 Freze cilindro-frontale – F4042.W16.016.Z02.08

2.467,73 lei fără TVA - 2.985,95 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 5045292Familie produs: F4042 SKU: F4042.W25.025.Z04.08 UPC: 0660259724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,330 kg
Dimensiuni 126 × 30 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F4042 (AD..0803..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)23,9mm
A3
Diametrul corpului23,9mm
B2
Lungimea muchiei așchietoare, max.8mm
B3
Lungime în consolă43mm
B4
Lungime utilă43mm
B5
Cantitate rezerve de reascuțire100mm
B6
Lungime cap43mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii25mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă56mm
D6
Turație, maximă380001/min
D7
Masă (greutate)0,33kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.3,91°
E5
Adâncimea de plonjare, max.0,7mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A4
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolF4042.W25.025.Z04.08
J22
Număr articol190
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$AD0803**3R*****
J6
Codare loc de separare pe partea mașiniiZYL10G2500h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
LPR
Lungime în consolă43mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8mm
BD
Diametrul corpului23,9mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10G2500h$06
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A4
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere5,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii250
DC
Diametru muchie așchietoare 1 (diametru nominal)25mm
DCX
Diametru muchie așchietoare 225mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază43mm
LF
Lungime funcțională68mm
LS
Lungime coadă56mm
LSC
Lungime gaură de fixare56mm
LU
Lungime utilă43mm
NOI
Număr de posibilități de utilizare160
OAL
Cantitate rezerve de reascuțire100mm
OHX
Lungime în consolă43mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.3,91°
RPMX
Turație, maximă380001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4042-W-AD0803
WT
Masă (greutate)0,33kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

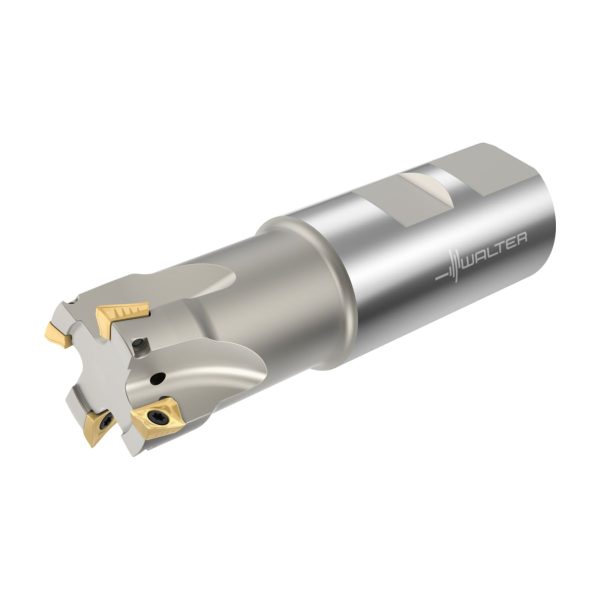

Freze cilindro-frontale F4042 • Xtra·tec® • coadă DIN 1835 B • κ=90° • metric • AD .. 0803 .. • Dc=25mm • Z=4

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare8mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală4
D<sub>c</sub>Diametrul muchiei așchietoare25mm
d<sub>1</sub>Diametrul de îmbinare25mm
l<sub>1</sub>Lungimea totală100mm
l<sub>4</sub>Lungimea maximă în consolă43mm
CodificareCodificare sculăF4042.W25.025.Z04.08
TipPlăcuțe amovibile posibileAD .. 0803 .. R
GreutateGreutatea0,33kg
ZNumărul de dinți4
