Freze cilindro-frontale – F4042.Z20.020.Z02.08

Freze cilindro-frontale F4042.W32.032.Z03.15-F4042.W32.032.Z03.15-0670655724 Freze cilindro-frontale – F4042.W32.040.Z05.11
Freze cilindro-frontale F4042.Z16.016.Z02.08-F4042.Z16.016.Z02.08-0614126724 Freze cilindro-frontale – F4042.Z20.020.Z03.08

2.109,08 lei fără TVA - 2.551,99 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 5045298Familie produs: F4042 SKU: F4042.Z20.020.Z02.08 UPC: 0660564724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,494 kg
Dimensiuni 208 × 38 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F4042 (AD..0803..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)18,9mm
A3
Diametrul corpului18,9mm
B2
Lungimea muchiei așchietoare, max.8mm
B3
Lungime în consolă39mm
B4
Lungime utilă39mm
B5
Cantitate rezerve de reascuțire200mm
B6
Lungime cap39mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii200
C3
Diametru de prindere, pe partea mașinii20mm
C4
Lungime coadă50mm
D6
Turație, maximă103001/min
D7
Masă (greutate)0,486kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.5,28°
E5
Adâncimea de plonjare, max.0,9mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level2
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4042.Z20.020.Z02.08
J22
Codificare produs190
J3
Siglă companieW
J41
Siglă companieWR$$AD0803**3R*****
J6
Codare loc de separare pe partea mașiniiZYL01G2000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
LPR
Lungime în consolă39mm
NSM
Număr standard caracteristicăDIN4000-87
OAL
Cantitate rezerve de reascuțire200mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8mm
BD
Diametrul corpului18,9mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL01G2000$$$$
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere5,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii200
DC
Diametru muchie așchietoare 1 (diametru nominal)20mm
DCX
Diametru muchie așchietoare 220mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază39mm
LF
Lungime funcțională200mm
LS
Lungime coadă50mm
LU
Lungime utilă39mm
NOI
Număr de posibilități de utilizare120
OAL
Cantitate rezerve de reascuțire200mm
OHX
Lungime în consolă39mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.5,28°
RPMX
Turație, maximă103001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4042-Z-AD0803
WT
Masă (greutate)0,486kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

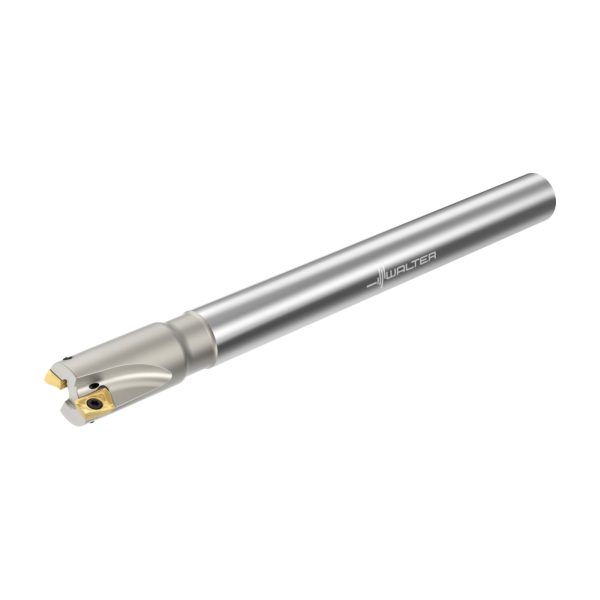

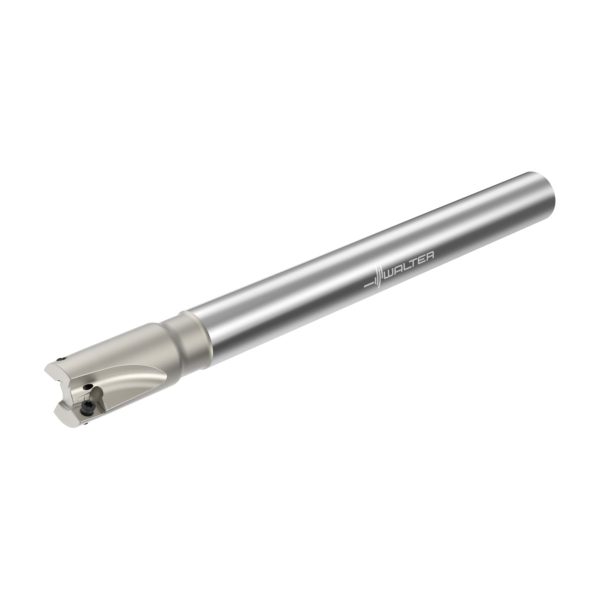

Freze cilindro-frontale F4042 • Xtra·tec® • coadă cilindrică • κ=90° • metric • AD .. 0803 .. • Dc=20mm • Z=2

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare8mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
D<sub>c</sub>Diametrul muchiei așchietoare20mm
d<sub>1</sub>Diametrul de îmbinare20mm
l<sub>1</sub>Lungimea totală200mm
l<sub>4</sub>Lungimea maximă în consolă39mm
CodificareCodificare sculăF4042.Z20.020.Z02.08
TipPlăcuțe amovibile posibileAD .. 0803 .. R
GreutateGreutatea0,49kg
ZNumărul de dinți2
