Freze cilindro-frontale – F4042R.T28.032.Z05.10

Freze cilindro-frontale F4042R.T28.032.Z05.10-F4042R.T28.032.Z05.10-0738209724 Freze cilindro-frontale – F4042R.T14.016.Z02.10
Freze cilindro-frontale F4042R.UZ19.019.Z03.10-F4042R.UZ19.019.Z03.10-0738267724 Freze cilindro-frontale – F4042R.UZ15.015.Z02.10

2.724,68 lei fără TVA - 3.296,86 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 5532014Familie produs: F4042R SKU: F4042R.T28.032.Z05.10 UPC: 0738209724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,191 kg
Dimensiuni 160 × 32 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F4042R (AD..10T3..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)30,8mm
A3
Diametrul corpului30,8mm
B2
Lungimea muchiei așchietoare, max.10mm
B3
Lungime în consolă35mm
B4
Lungime utilă35mm
B5
Cantitate rezerve de reascuțire64mm
B6
Lungime cap35mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii280
C3
Diametru de prindere, pe partea mașinii28mm
D6
Turație, maximă280001/min
D7
Masă (greutate)0,186kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.1,15°
E5
Adâncimea de plonjare, max.0,6mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level5
G13
Număr de plăcuțe amovibile poziția A5
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4042R.T28.032.Z05.10
J22
Codificare produs191
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$AD10T3**3R*****
J6
Codare loc de separare plăcuță amovibilăSAW01C0280$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.10mm
BD
Diametrul corpului30,8mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0280$$$$
CICT
Cutting item count5
CICT (F)
Număr de plăcuțe amovibile poziția A5
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere6mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii280
DC
Diametru muchie așchietoare 1 (diametru nominal)32mm
DCX
Diametru muchie așchietoare 232mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază35mm
LF
Lungime funcțională35mm
LU
Lungime utilă35mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire64mm
OHX
Lungime în consolă35mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.1,15°
RPMX
Turație, maximă280001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4042R-T-AD10T3
ULDR
Usable length diameter ratio1,75
WT
Masă (greutate)0,186kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

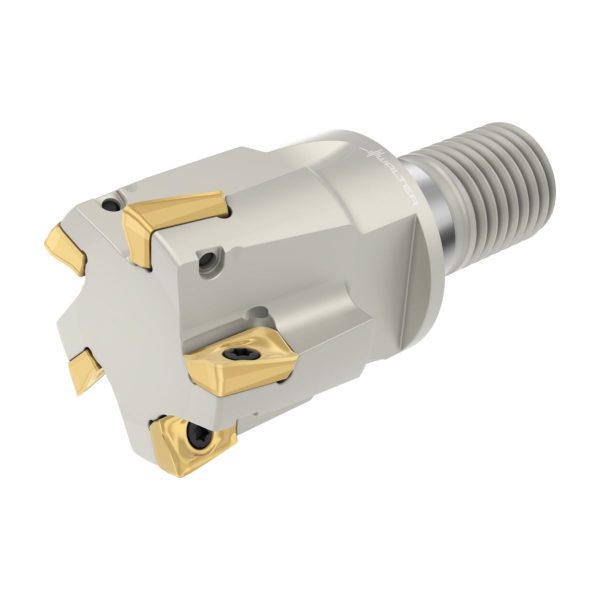

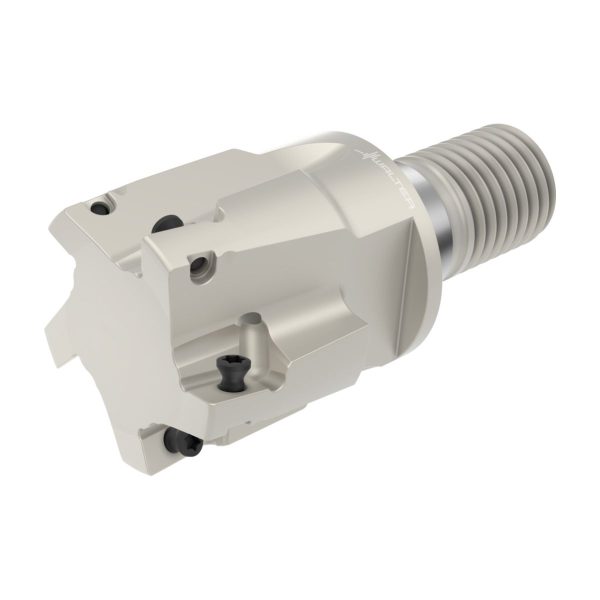

Freze cilindro-frontale F4042R • Xtra·tec® • ScrewFit • κ=90° • metric • AD .. 10T3 .. • Dc=32mm • Z=5

Descriere unealtă

Cu adaptor ScrewFit
3 variante de pas pentru diferite utilizări​
Freze cilindro-frontale cu mărimea plăcuței amovibile AD . T 10T3… pentru o adâncime de așchiere de 10 mm
Unghi de atac exact de 90°
Variantă stabilizată pentru fiabilitate maximă și eficiență ridicată a așchierii
F4042R, R = Reinforced

Domenii de utilizare

Adecvat în special pentru materiale greu prelucrabile, cum ar fi, de exemplu, titan, Inconel
Materiale, cum ar fi, de exemplu, titan, Inconel
Pentru toate materialele din oțel și fontă, precum și pentru oțeluri inoxidabile și metale neferoase
Pentru canelare prin frezare, frezare cilindro-frontală, frezare de buzunare și prelucrare pe contur
Pentru utilizarea în industria aeronautică și aerospațială, industria constructoare de mașini și industria energetică

Avantajele Dvs.

Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive
Costuri de depozitare reduse datorită adaptării ideale a sculei la diferite materiale ca urmare a multitudinii de geometrii și sorturi
Costuri de prelucrare reduse datorită frezării fără bavuri
Fiabilitate ridicată datorită variantei stabilizate de execuție

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare10mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală5
D<sub>c</sub>Diametrul muchiei așchietoare32mm
d<sub>1</sub>Diametrul de îmbinare28mm
l<sub>4</sub>Lungimea maximă în consolă35mm
CodificareCodificare sculăF4042R.T28.032.Z05.10
TipPlăcuțe amovibile posibileAD .. 10T3 .. R
GreutateGreutatea0,19kg
ZNumărul de dinți5
