Freze frontale heptagon – F4045.B32.100.Z12.06

Freze frontale heptagon F4045.B60.200.Z26.06-F4045.B60.200.Z26.06-0725775727 Freze frontale heptagon – F4045.B40.125.Z16.06
Freze frontale heptagon F4045.B60.200.Z26.06-F4045.B60.200.Z26.06-0725775727 Freze frontale heptagon – F4045.B40.160.Z20.06

8.912,75 lei fără TVA - 10.784,43 lei cu TVA

PMKNSHO
●●●
Numărul articolului: 5873944Familie produs: F4045 SKU: F4045.B32.100.Z12.06 UPC: 0725763727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 2,774 kg
Dimensiuni 265 × 125 mm
Domeniu de utilizare

Aplicație principală

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale F4045 pt. tip de plăcuţă XNHX0906..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)112,8mm
A2
Diametru muchie așchietoare 2112,8mm
A3
Diametrul corpului111mm
A4
Diametrul butucului0mm
A5
Diametru de teșire, gaură de montaj0mm
B2
Adâncime de așchiere6mm
B5
Cantitate rezerve de reascuțire50mm
B71
Lungime funcțională50mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii22
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
D4
Ajustabilitate0
D6
Turație, maximă51001/min
D7
Masă (greutate)2,774kg
E1
Unghiul de atac45°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,2mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință12
F22
Număr de muchii așchietoare active, pe partea frontală12
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level12
G21
Tip de fixare plăcuță amovibilăD
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4045.B32.100.Z12.06
J22
Codificare produs5154
J3
Siglă companieW
J41
Siglă companieWR$$XN0906**2R*****
J6
Codare loc de separare pe partea mașiniiFDA22G3200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6mm
BD
Diametrul corpului111mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA22G3200$$$$
CICT
Cutting item count12
CICT (F)
Număr de plăcuțe amovibile poziția A12
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)100mm
DCX
Diametru muchie așchietoare 2112,8mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LB
Lungime corp de bază50mm
LF
Lungime funcțională50mm
NOI
Număr de posibilități de utilizare980
OAL
Cantitate rezerve de reascuțire50mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă51001/min
SC
Insert shape codeX
TSYC
Identificator imagineF4045-B1-XNHF09
ULDR
Usable length diameter ratio0,85
WT
Masă (greutate)2,774kg
XYWD
xyw plane distance-50mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală12
ZEFP
Număr de muchii așchietoare active, pe circumferință12

Descriere

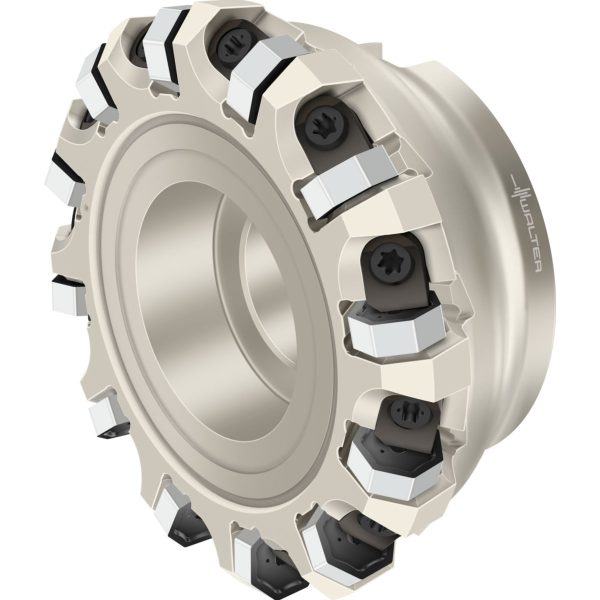

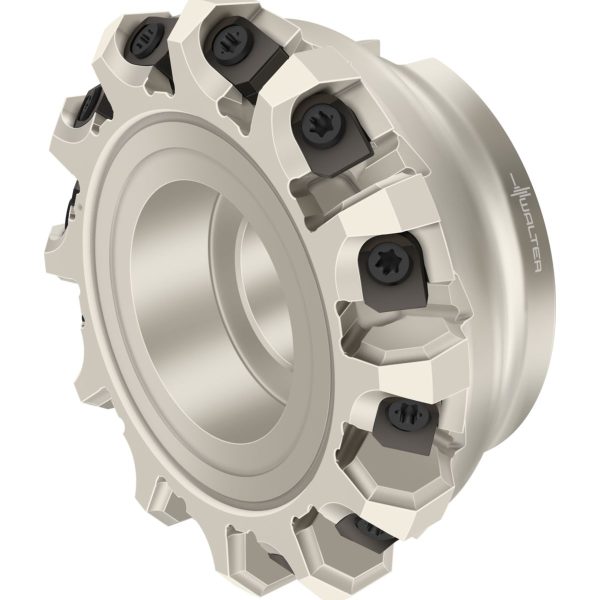

Freze frontale heptagon F4045 • Xtra·tec® • antrenare transversală cu gaură cilindrică DIN 138 • κ=45° • metric • XN .. 0906 .. • Dc=100mm • Z=12

Descriere unealtă

Suprafața nichelată asigură o protecție anticoroziune și antiuzură, permițând o mai bună evacuare a așchiilor
Freze frontale, unghi de atac de 45° cu plăcuțe amovibile cu 7 colțuri
Fixare stabilă și fiabilă a plăcuțelor, cu pană de strângere

Domenii de utilizare

Pentru orice tip de fontă, ca de exemplu, GG26Cr, GGV, …
Pentru frezare plană și degroșare
Recomandate mai ales pentru industria auto, precum și pentru industria constructoare de mașini

Avantajele Dvs.

Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive
Maximum productivity on account of the Tiger·tec® Silver coatings which can be used universally
Fiabilitate ridicată datorită plăcuțelor amovibile negative stabile
Costuri reduse cu plăcuțele amovibile datorită celor 14 muchii așchietoare ale plăcuței

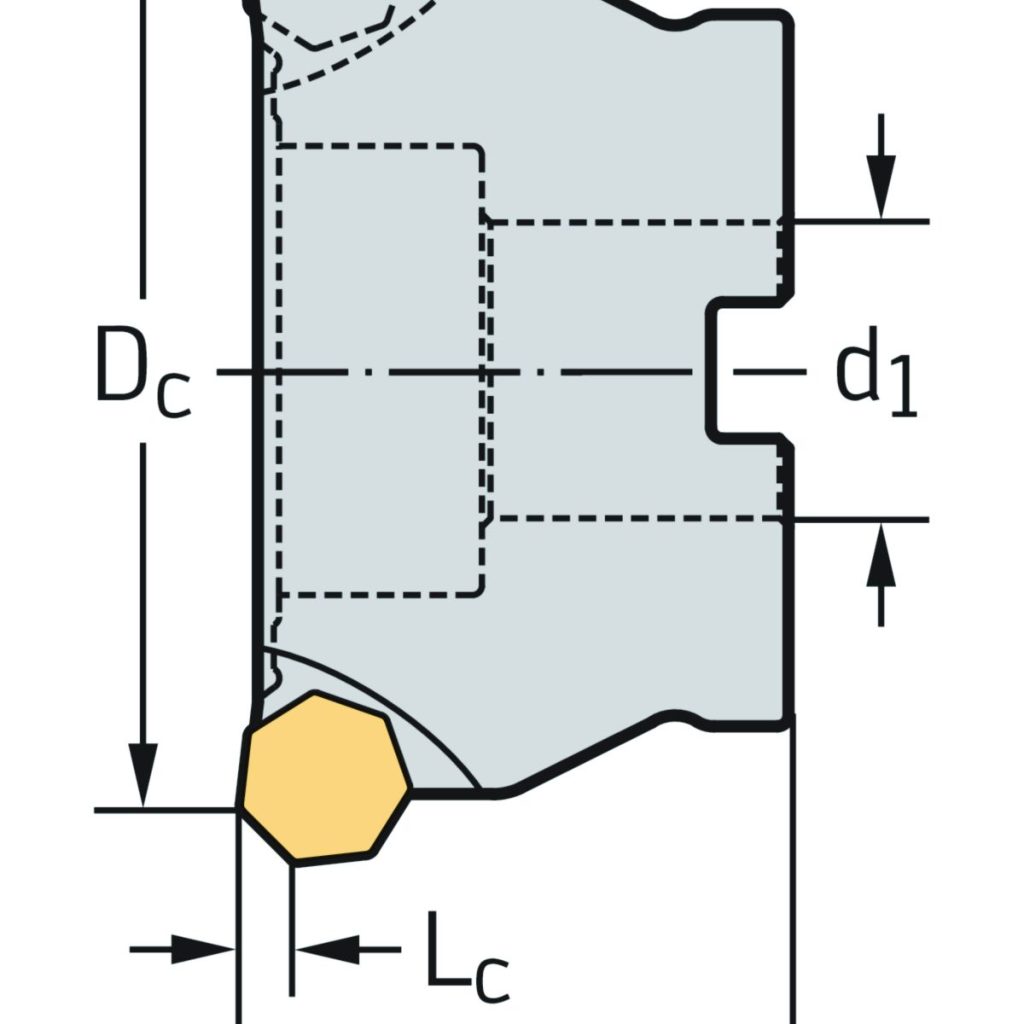

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare6mm
D<sub>c</sub>Diametrul muchiei așchietoare100mm
d<sub>1</sub>Diametrul de îmbinare32mm
l<sub>4</sub>Lungimea funcțională50mm
CodificareCodificare sculăF4045.B32.100.Z12.06
TipPlăcuțe amovibile posibileXNHF0906 ..; XNHX0906ANN
GreutateGreutatea2,77kg
ZNumărul de dinți12
Nr. PlăcuțeNumărul de plăcuțe amovibile12
