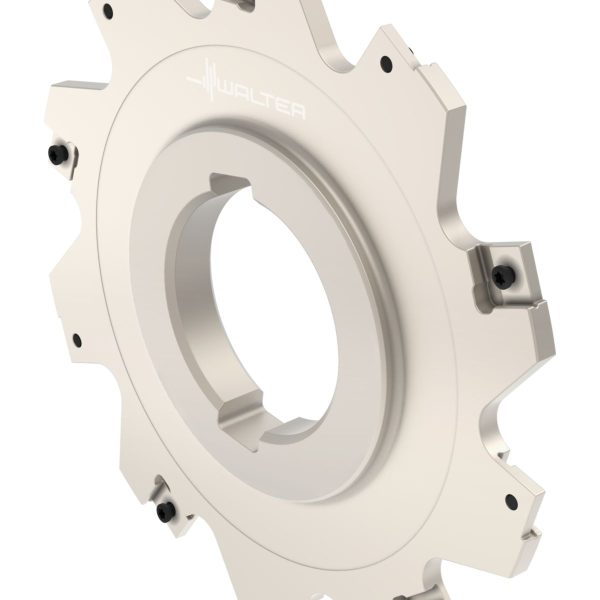

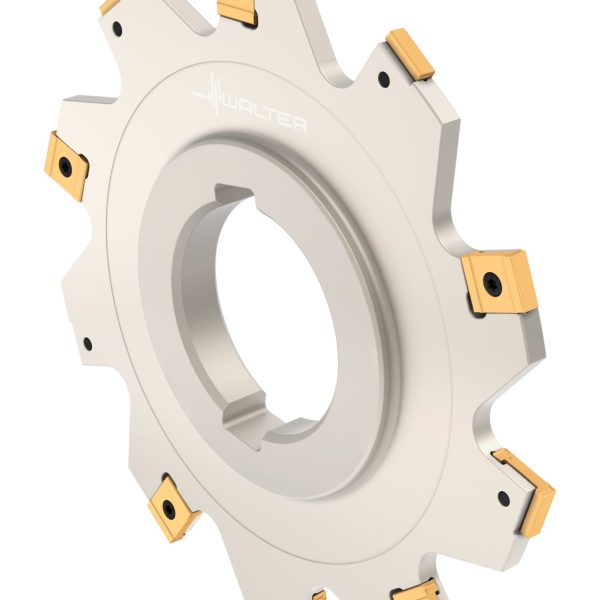

Freză cu disc pentru canelare prin frezare – F4053.B32.100.Z05.04

Freză cu disc pentru canelare prin frezare F4053.BN40.160.Z08.04R-F4053.BN40.160.Z08.04R-0567877726 Freză cu disc pentru canelare prin frezare – F4053.BN40.160.Z08.04R

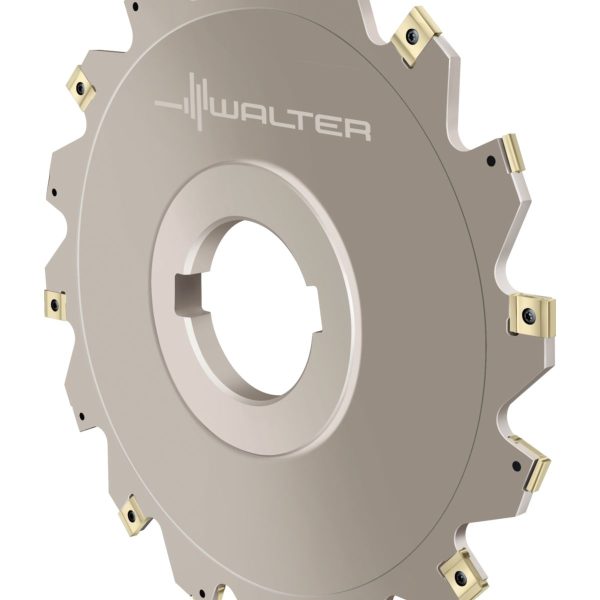

Freză cu disc pentru canelare prin frezare F4053.B40.160.Z08.04-F4053.B40.160.Z08.04-0582924726 Freză cu disc pentru canelare prin frezare – F4053.B40.125.Z06.04

6.707,31 lei fără TVA - 8.115,85 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 5301353Familie produs: F4053 SKU: F4053.B32.100.Z05.04 UPC: 0582922726 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,262 kg
Dimensiuni 127 × 93 mm
Domeniu de utilizare

Aplicație principală

, ,

Sensul de așchiere

Lățime minimă de așchiere

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze canelare F4053 pt.tip plăcuţă LN.X070204
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)50mm
A4
Diametrul butucului50mm
B11
Lățime minimă de așchiere4mm
B12
Lățime maximă de așchiere24mm
B2
Adâncime de așchiere24mm
B5
Cantitate rezerve de reascuțire8mm
B71
Lungime funcțională6mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
D4
Ajustabilitate0
D6
Turație, maximă190001/min
D7
Masă (greutate)0,262kg
F1
Sensul de așchiereN
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level5
G13
Număr de plăcuțe amovibile poziția A10
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J21
Număr articolF4053.B32.100.Z05.04
J22
Codificare produs5175
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN0702043N***04
J6
Codare loc de separare pe partea mașiniiFDA01G3200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCMS
Codare loc de separare pe partea mașiniiFDA01G3200$$$$
CCTMS
Coadă, pe partea mașiniiFDA
CDX
Adâncime de așchiere24mm
CICT
Cutting item count5
CNSC
Intrare agent de lubrifiere/răcire0
CPDF
Diviziune0
CUB
Connection unit basis
CW
Lățimea plăcuței, dimensiune nominală4mm
CWN
Lățime minimă de așchiere4mm
CWX
Lățime maximă de așchiere4mm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)100mm
DCN
Diametru muchie așchietoare, minim100mm
DCX
Diametru muchie așchietoare 2100mm
DHUB
Diametrul butucului50mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereN
IFS
Tip de fixare3
IH
Execuție plăcuță așchietoareN
IIC
Codare loc de separare plăcuță amovibilăWR$$LN0702043N***04
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
KWW
Lățimea piesei de antrenare8mm
LF
Lungime funcțională6mm
LPR
Lungime în consolă6mm
NOI
Număr de posibilități de utilizare100
OAL
Cantitate rezerve de reascuțire8mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă190001/min
SC
Insert shape codeL
TQ
Torque0Nm
TSYC
Identificator imagineF4053-B1-LN0702
WT
Masă (greutate)0,262kg
XYWD
xyw plane distance-6mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZNF
Număr de plăcuțe amovibile poziția A10

Descriere

Freză cu disc pentru canelare prin frezare F4053 • gaură cilindrică canal de pană longitudinal DIN 138 • metric • Dc=100mm • SB=4mm

Descriere unealtă

Suprafața nichelată asigură o protecție anticoroziune și antiuzură, permițând o mai bună evacuare a așchiilor
Freze disc F4053
plăcuțe amovibile tangențiale cu 4 muchii așchietoare în 2 geometrii
Plăcuțe amovibile cu contur rectificat și contur sinterizat

Domenii de utilizare

Pentru toate materialele din oțel și fontă, pentru oțeluri inoxidabile și materiale greu prelucrabile
Pentru debitare, crestare, canelare și prelucrare pe contur
Pentru operații de degroșare și finisare
Adecvat în special pentru industria constructoare de mașini, industria auto, precum și pentru industria aeronautică și aerospațială

Avantajele Dvs.

Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive
Maximum productivity on account of the Tiger·tec® Silver coatings which can be used universally
Fiabilitate ridicată datorită plăcuțelor amovibile tangențiale stabile
Costuri reduse cu plăcuțele amovibile datorită celor 4 muchii așchietoare ale plăcuței

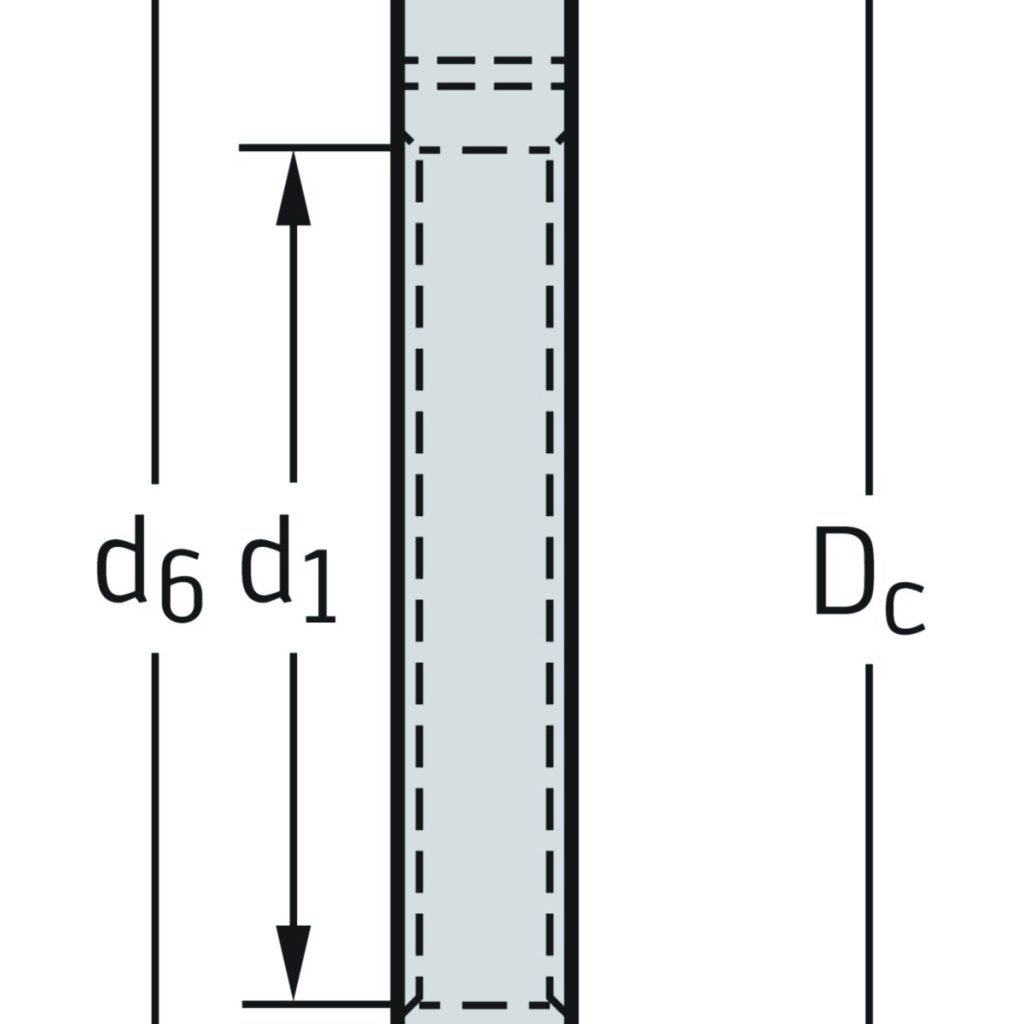

DenumireDescriereValoareUnitate
a<sub>e</sub>Adâncime maximă de așchiere24mm
Nr. PlăcuțeNumărul de plăcuțe amovibile10
SBLățime de așchiere4mm
D<sub>c</sub>Diametrul muchiei așchietoare100mm
d<sub>1</sub>Diametrul de montare32mm
d<sub>6</sub>Diametrul butucului50mm
CodificareCodificare sculăF4053.B32.100.Z05.04
NBGrosimea butucului8mm
TipPlăcuțe amovibile posibileLN . X070204
GreutateGreutatea0,26kg
ZNumărul de dinți5EA
