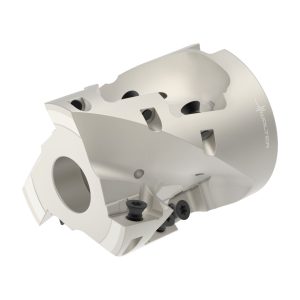

Freze știulete - F4238.B22.050.Z03.43 - imagine 2
Freze știulete - F4238.B22.050.Z03.43 - imagine 3

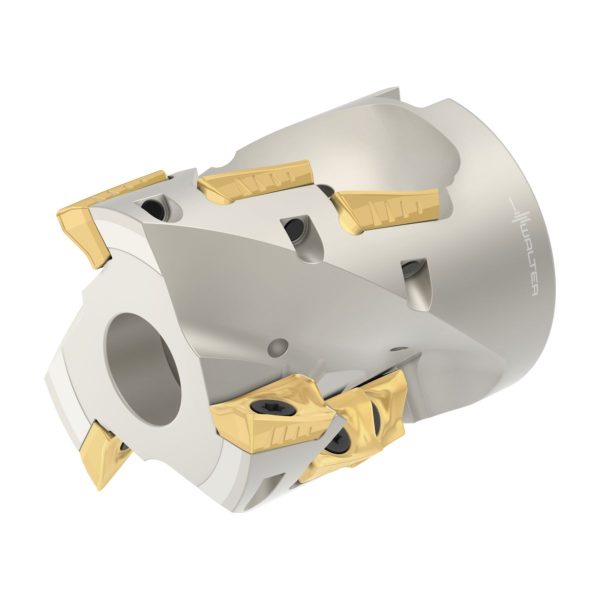

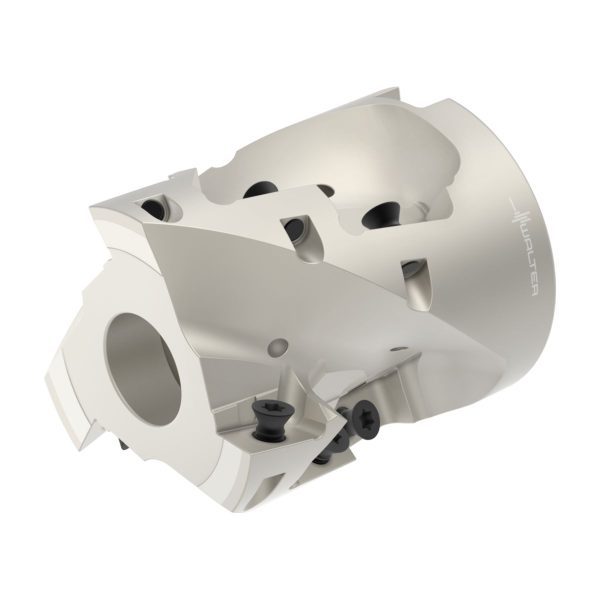

Freze știulete – F4238.B22.050.Z03.43

Freze știulete F4238.B22.050.Z03.43-F4238.B22.050.Z03.43-0448802724 Freze știulete – F4238.B32.080.Z05.57
Freze știulete F4238.N8.050.Z03.71-F4238.N8.050.Z03.71-0584658724 Freze știulete – F4238.N8.040.Z03.57

5.626,00 lei fără TVA - 6.807,46 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 5110009Familie produs: F4238 SKU: F4238.B22.050.Z03.43 UPC: 0448802724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,525 kg
Dimensiuni 98 × 70 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul butucului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cilindro-front. F4238 pt.tip plăc.AD..1606..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)48,2mm
A3
Diametrul corpului48,2mm
A4
Diametrul butucului48mm
B11
Lățime minimă de așchiere1mm
B2
Adâncime de așchiere1mm
B5
Cantitate rezerve de reascuțire60mm
B71
Lungime funcțională60mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii220
C3
Diametru de prindere, pe partea mașinii22mm
D11
Tip de frezăJ
D4
Ajustabilitate0
D6
Turație, maximă141001/min
D7
Masă (greutate)0,469kg
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level3
G13
Număr de plăcuțe amovibile poziția A3
G15
Număr de plăcuțe amovibile poziția B6
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4238.B22.050.Z03.43
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$AD1606083R***60
J42
Codificare plăcuță așchietoare, poz. ABCGT160508R-G51
J45
Codificare plăcuță așchietoare, poz. ABCGT160508R-G51
J51
Codificare plăcuță așchietoare, poz. AWR$$AD1606083R***08
J6
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.43mm
BD
Diametrul corpului48,2mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
CICT
Cutting item count6
CICT (F)
Număr de plăcuțe amovibile poziția A3
CICT (S)
Număr de plăcuțe amovibile poziția B6
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii220
DC
Diametru muchie așchietoare 1 (diametru nominal)50mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază60mm
LF
Lungime funcțională60mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire60mm
OHX
Lungime în consolă60mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.1,25°
RPMX
Turație, maximă141001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4238-B1-AD1606
ULDR
Usable length diameter ratio2
WT
Masă (greutate)0,469kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze știulete F4238 • Xtra·tec® • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • AD .. 1606 .. • Dc=50mm • Z=3

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare43mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială6
D<sub>c</sub>Diametrul muchiei așchietoare50mm
d<sub>1</sub>Diametrul de îmbinare22mm
l<sub>4</sub>Lungimea maximă în consolă60mm
CodificareCodificare sculăF4238.B22.050.Z03.43
TipPlăcuțe amovibile posibileAD .. 1606 .. R
GreutateGreutatea0,47kg
ZNumărul de dinți3
