Freze știulete – F4238.B32.080.Z05.57

Freze știulete F4238.B22.050.Z03.43-F4238.B22.050.Z03.43-0448802724 Freze știulete – F4238.B32.080.Z05.71
Freze știulete F4238.B22.050.Z03.43-F4238.B22.050.Z03.43-0448802724 Freze știulete – F4238.B22.050.Z03.43

10.663,18 lei fără TVA - 12.902,45 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 5098825Familie produs: F4238 SKU: F4238.B32.080.Z05.57 UPC: 0448806724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 2,180 kg
Dimensiuni 107 × 84 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul butucului

Lungime funcțională

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cilindro-front. F4238 pt.tip plăc.AD..1606..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)77,9mm
A3
Diametrul corpului77,9mm
A4
Diametrul butucului78mm
B11
Lățime minimă de așchiere1mm
B2
Adâncime de așchiere1mm
B5
Cantitate rezerve de reascuțire85mm
B71
Lungime funcțională85mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
D11
Tip de frezăJ
D4
Ajustabilitate0
D6
Turație, maximă111001/min
D7
Masă (greutate)2kg
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level15
G13
Număr de plăcuțe amovibile poziția A5
G15
Număr de plăcuțe amovibile poziția B15
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4238.B32.080.Z05.57
J22
Codificare produs411
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$AD1606083R***60
J51
Codare loc de separare plăcuță amovibilăWR$$AD1606083R***08
J6
Codare loc de separare plăcuță amovibilăFDA12G3200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
OAL
Cantitate rezerve de reascuțire85mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.57mm
BD
Diametrul corpului77,9mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G3200$$$$
CICT
Cutting item count5
CICT (F)
Număr de plăcuțe amovibile poziția A5
CICT (S)
Număr de plăcuțe amovibile poziția B15
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)80mm
DCX
Diametru muchie așchietoare 280mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază85mm
LF
Lungime funcțională85mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire85mm
OHX
Lungime în consolă85mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,5°
RPMX
Turație, maximă111001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4238-B1-AD1606
ULDR
Usable length diameter ratio1,48
WT
Masă (greutate)2kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

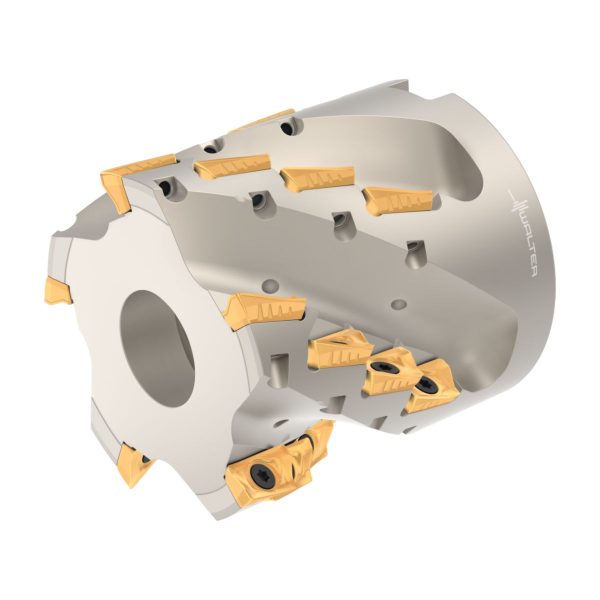

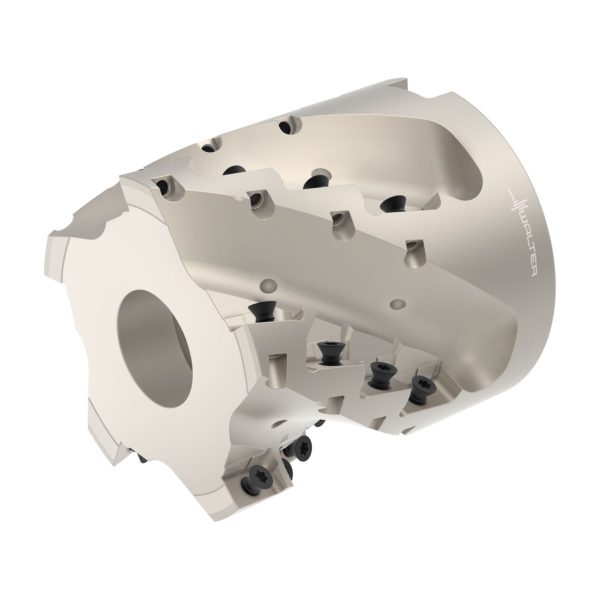

Freze știulete F4238 • Xtra·tec® • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • AD .. 1606 .. • Dc=80mm • Z=5

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare57mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală5
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială15
D<sub>c</sub>Diametrul muchiei așchietoare80mm
d<sub>1</sub>Diametrul de îmbinare32mm
l<sub>4</sub>Lungimea maximă în consolă85mm
CodificareCodificare sculăF4238.B32.080.Z05.57
TipPlăcuțe amovibile posibileAD .. 1606 .. R
GreutateGreutatea2kg
ZNumărul de dinți5
