Freze știulete – F4238.T45.050.Z03.43

Freze știulete F4238.T45.050.Z03.43-F4238.T45.050.Z03.43-0448795724 Freze știulete – F4238.T36.040.Z03.29
Freze știulete F5138.UW38.038.Z02.45-F5138.UW38.038.Z02.45-0694417724 Freze știulete – F5038.W25.025.Z02.32

5.626,00 lei fără TVA - 6.807,46 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 5110006Familie produs: F4238 SKU: F4238.T45.050.Z03.43 UPC: 0448795724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,721 kg
Dimensiuni 118 × 70 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime utilă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cilindro-front. F4238 pt.tip plăc.AD..1606..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)48,2mm
A3
Diametrul corpului48,2mm
B2
Lungimea muchiei așchietoare, max.43mm
B3
Lungime în consolă70mm
B4
Lungime utilă70mm
B5
Cantitate rezerve de reascuțire105mm
B6
Lungime cap70mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii450
C3
Diametru de prindere, pe partea mașinii45mm
D6
Turație, maximă141001/min
D7
Masă (greutate)0,721kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.1,25°
E5
Adâncimea de plonjare, max.1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level3
G13
Număr de plăcuțe amovibile poziția A3
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4238.T45.050.Z03.43
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$AD1606083R***60
J51
Codare loc de separare plăcuță amovibilăWR$$AD1606083R***08
J6
Codare loc de separare pe partea mașiniiSAW01C0450$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.43mm
BD
Diametrul corpului48,2mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0450$$$$
CICT
Cutting item count6
CICT (F)
Număr de plăcuțe amovibile poziția A3
CICT (S)
Număr de plăcuțe amovibile poziția B6
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideC
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii450
DC
Diametru muchie așchietoare 1 (diametru nominal)50mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază70mm
LF
Lungime funcțională70mm
LU
Lungime utilă70mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire105mm
OHX
Lungime în consolă70mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.1,25°
RPMX
Turație, maximă141001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4238-T-AD1606
ULDR
Usable length diameter ratio2
WT
Masă (greutate)0,721kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze știulete F4238 • Xtra·tec® • ScrewFit • κ=90° • metric • AD .. 1606 .. • Dc=50mm • Z=3

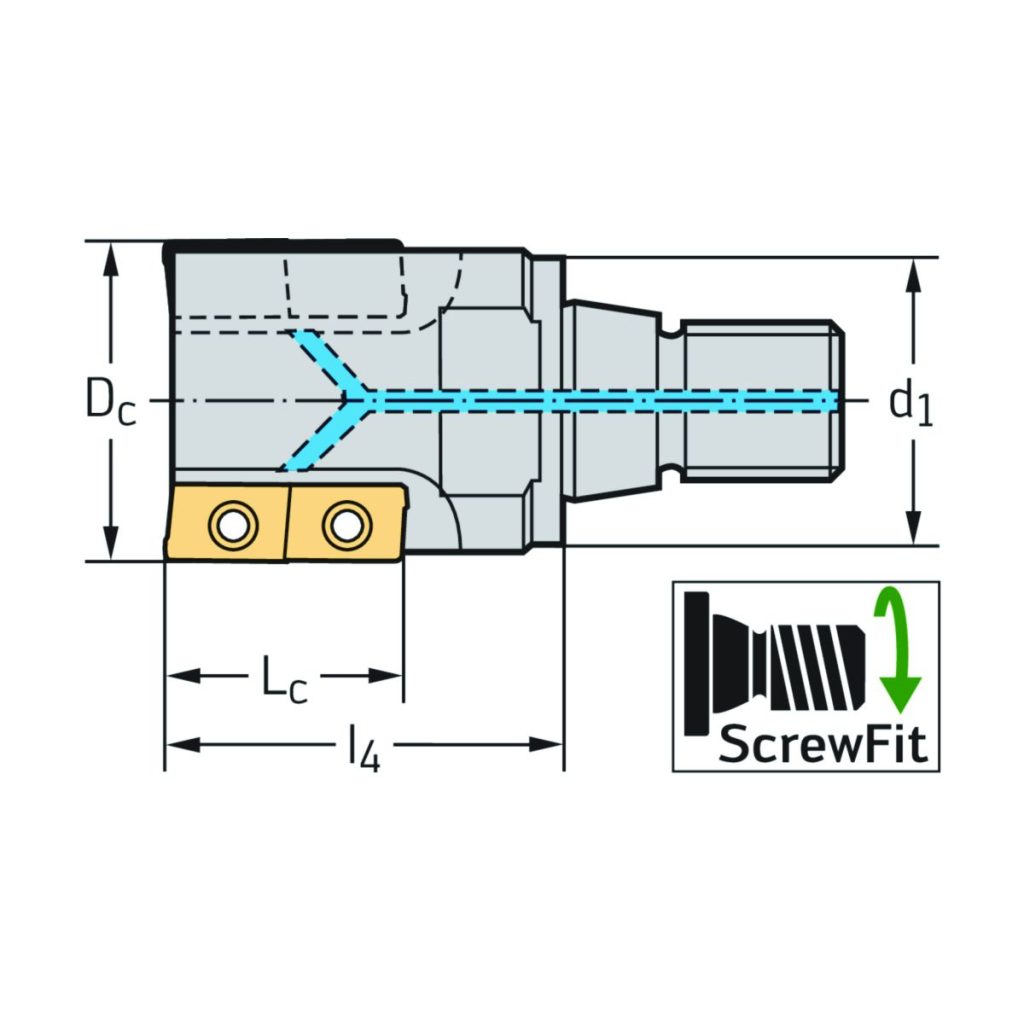

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare43mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială6
D<sub>c</sub>Diametrul muchiei așchietoare50mm
d<sub>1</sub>Diametrul de îmbinare45mm
l<sub>4</sub>Lungimea maximă în consolă70mm
CodificareCodificare sculăF4238.T45.050.Z03.43
TipPlăcuțe amovibile posibileAD .. 1606 .. R
GreutateGreutatea0,72kg
ZNumărul de dinți3
