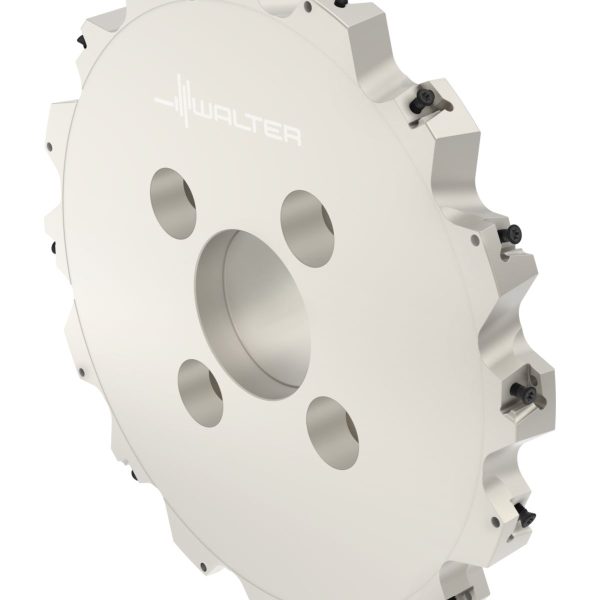

Freză cu disc pentru canelare prin frezare - F4253.BN60.250.Z08.20R - imagine 2

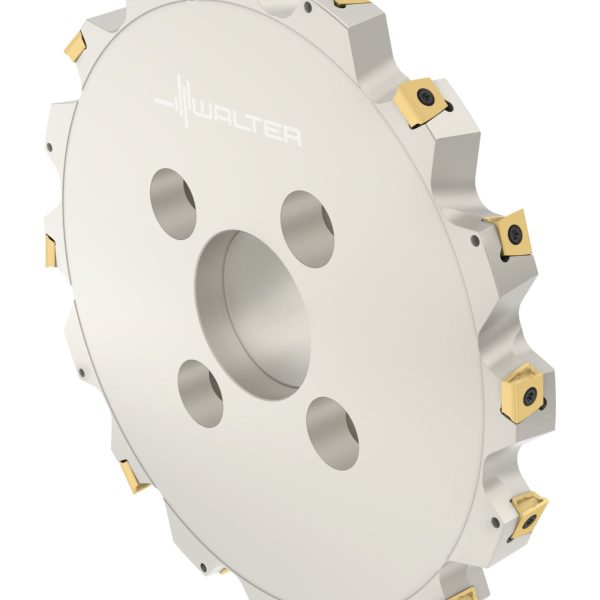

Freză cu disc pentru canelare prin frezare - F4253.BN60.250.Z08.20R - imagine 3

Freză cu disc pentru canelare prin frezare – F4253.BN60.250.Z08.20R

Freză cu disc pentru canelare prin frezare F4253.UBN26.102.Z05.13R-F4253.UBN26.102.Z05.13R-0590399726 Freză cu disc pentru canelare prin frezare – F4253.BN60.250.Z08.25R
Freză cu disc pentru canelare prin frezare F4253.UBN26.102.Z05.13R-F4253.UBN26.102.Z05.13R-0590399726 Freză cu disc pentru canelare prin frezare – F4253.BN27.100.Z05.12R

14.774,28 lei fără TVA - 17.876,88 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 5325402Familie produs: F4253 SKU: F4253.BN60.250.Z08.20R UPC: 0582971726 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 9,350 kg
Dimensiuni 395 × 125 mm
Domeniu de utilizare

Aplicație principală

, ,

Form type machine side

Lățime minimă de așchiere

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze pentru canelare F4253 pt.tip plăcuţă LN.U..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)135mm
A4
Diametrul butucului135mm
B11
Lățime minimă de așchiere20mm
B12
Lățime maximă de așchiere55mm
B2
Adâncime de așchiere55mm
B5
Cantitate rezerve de reascuțire50mm
B71
Lungime funcțională50mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiSPK
C12
Formă adaptor, pe partea mașinii2
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii600
C3
Diametru de prindere, pe partea mașinii60mm
D4
Ajustabilitate0
D6
Turație, maximă87001/min
D7
Masă (greutate)9,35kg
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință8
F22
Număr de muchii așchietoare active, pe partea frontală8
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level8
G13
Număr de plăcuțe amovibile poziția A16
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J21
Număr articolF4253.BN60.250.Z08.20R
J22
Codificare produs5173
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN1206083R***08
J6
Codare loc de separare pe partea mașiniiSPK02G6000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii2
CCMS
Codare loc de separare pe partea mașiniiSPK02G6000$$$$
CCTMS
Coadă, pe partea mașiniiSPK
CDX
Adâncime de așchiere55mm
CICT
Cutting item count8
CNSC
Intrare agent de lubrifiere/răcire0
CPDF
Diviziune0
CUB
Connection unit basis
CW
Lățimea plăcuței, dimensiune nominală20mm
CWN
Lățime minimă de așchiere20mm
CWX
Lățime maximă de așchiere20mm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii600
DBC
Număr diametrul cercului de fugă gaură1,016E+16
DC
Diametru muchie așchietoare 1 (diametru nominal)250mm
DCN
Diametru muchie așchietoare, minim250mm
DCX
Diametru muchie așchietoare 2250mm
DHUB
Diametrul butucului135mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
IFS
Tip de fixare3
IH
Execuție plăcuță așchietoareR
IIC
Codare loc de separare plăcuță amovibilăWR$$LN1206083R***08
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
KWW
Lățimea piesei de antrenare25,7mm
LF
Lungime funcțională50mm
LPR
Lungime în consolă50mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire50mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă87001/min
SC
Insert shape codeL
TQ
Torque0Nm
TSYC
Identificator imagineF4253-BN1
WT
Masă (greutate)9,35kg
XYWD
xyw plane distance-50mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință8
ZNF
Număr de plăcuțe amovibile poziția A16

Descriere

Freză cu disc pentru canelare prin frezare F4253 • Parallel bore DIN 138 transverse keyway • metric • Dc=250mm • SB=20mm

Descriere unealtă

Freze disc F4253
Suprafața nichelată asigură o protecție anticoroziune și antiuzură, permițând o mai bună evacuare a așchiilor
Reglare simplă, cu precizie μ a concentricității axiale cu ajutorul șuruburilor de ajustare
Poate fi obținută o calitate înaltă a suprafețelor datorită concentricității axiale reglabile

Domenii de utilizare

Pentru toate materialele din oțel și fontă, pentru oțeluri inoxidabile și materiale greu prelucrabile
Pentru debitare, crestare, canelare și prelucrare pe contur
Pentru operații de degroșare și finisare
Adecvat în special pentru industria constructoare de mașini, industria auto, precum și pentru industria aeronautică și aerospațială

Avantajele Dvs.

Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive
Maximum productivity on account of the Tiger·tec® Silver coatings which can be used universally
Fiabilitate ridicată datorită plăcuțelor amovibile tangențiale stabile
Costuri reduse cu plăcuțele amovibile datorită celor 4 muchii așchietoare ale plăcuței

DenumireDescriereValoareUnitate
a<sub>e</sub>Adâncime maximă de așchiere55mm
Nr. PlăcuțeNumărul de plăcuțe amovibile16
SBLățime de așchiere20mm
D<sub>c</sub>Diametrul muchiei așchietoare250mm
d<sub>1</sub>Diametrul de montare60mm
d<sub>6</sub>Diametrul butucului135mm
l<sub>4</sub>Lungimea funcțională50mm
CodificareCodificare sculăF4253.BN60.250.Z08.20R
TipPlăcuțe amovibile posibileLN . U120608
GreutateGreutatea9,35kg
ZNumărul de dinți8EA
