Freze știulete – F5038.W40.040.Z03.40

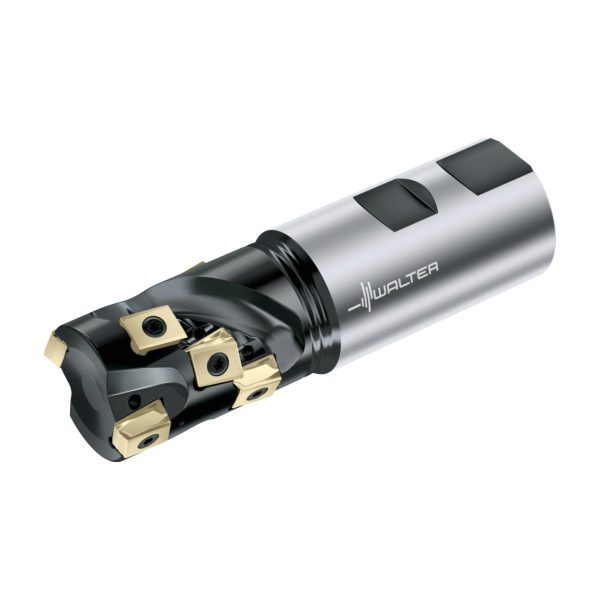

Freze știulete F5138.UW38.038.Z02.45-F5138.UW38.038.Z02.45-0694417724 Freze știulete – F5038.W32.032.Z02.40
Freze știulete F5138.T36.040.Z02.34-F5138.T36.040.Z02.34-0689339724 Freze știulete – F5038.T28.032.Z02.32

7.087,37 lei fără TVA - 8.575,72 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 6515236Familie produs: F5038 SKU: F5038.W40.040.Z03.40 UPC: 0727490724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,000 kg
Dimensiuni 266 × 45 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime funcțională

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cilindro-front. F5038 pt.tip plăc.LN.U0904..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)37,2mm
A3
Diametrul corpului37,2mm
B2
Lungimea muchiei așchietoare, max.40mm
B3
Lungime în consolă54mm
B4
Lungime utilă54mm
B5
Cantitate rezerve de reascuțire125mm
B6
Lungime cap54mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă70mm
D6
Turație, maximă313001/min
D7
Masă (greutate)1kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.0,8mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels2
G13
Număr de plăcuțe amovibile poziția A3
G15
Număr de plăcuțe amovibile poziția B12
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr standard sub formă de litereF5038.W40.040.Z03.40
J22
Codificare produs413
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN0904023R***20
J51
Codare loc de separare plăcuță amovibilăWR$$LN0904023R***04
J6
Codare loc de separare pe partea mașiniiZYL10G4000h$06
J7
Dispozitiv de stocare0
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.40mm
BD
Diametrul corpului37,2mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10G4000h$06
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CICT (S)
Număr de plăcuțe amovibile poziția B12
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii400
DC
Diametru muchie așchietoare 1 (diametru nominal)40mm
DCX
Diametru muchie așchietoare 240mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază54mm
LF
Lungime funcțională85mm
LS
Lungime coadă70mm
LSC
Lungime gaură de fixare70mm
LU
Lungime utilă54mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire125mm
OHX
Lungime în consolă54mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă313001/min
SC
Insert shape codeL
TSYC
Identificator imagineF5038-W
WT
Masă (greutate)1kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

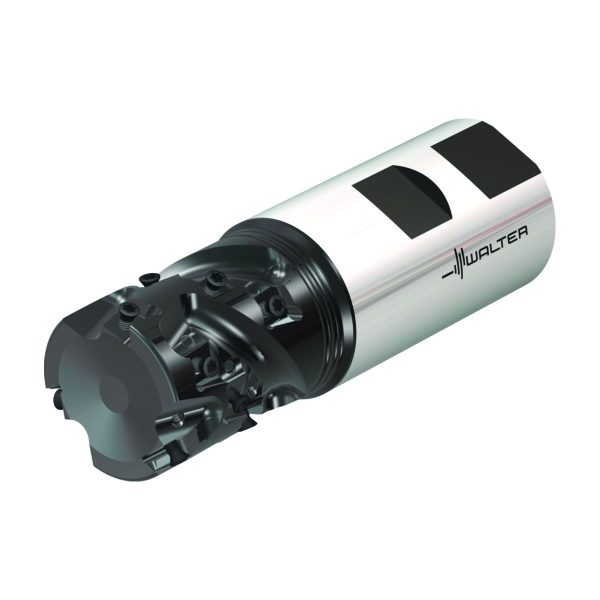

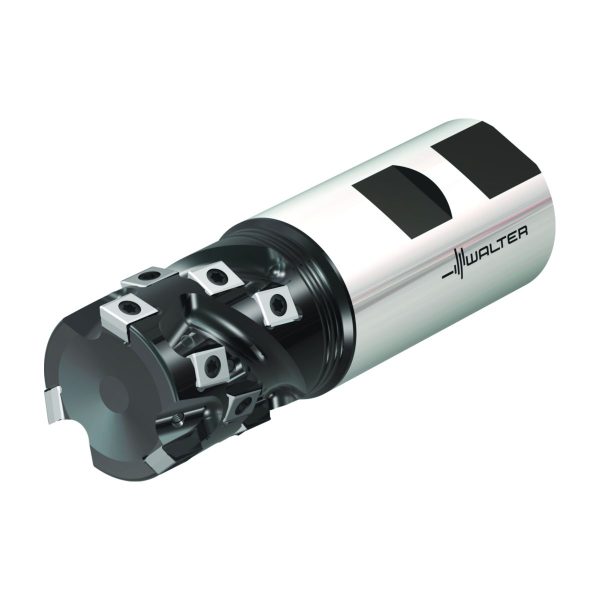

Freze știulete F5038 • Walter BLAXX • coadă DIN 1835 B • κ=90° • metric • LN .. 0904 .. • Dc=40mm • Z=3

Descriere unealtă

Geometrii pentru așchiere ușoară datorită muchiilor așchietoare torsionate
Tratamentul special al suprafețelor protejează împotriva coroziunii și uzurii
Freze știulete cu dantură completă F5038 cu plăcuțe amovibile tangențiale cu 4 muchii așchietoare
Plăcuțe amovibile specifice sistemului LNHU0904.. din programul de freze cilindro-frontale Walter BLAXX F5041
Generează un contur aproape fără bavuri la componentă
Cu răcire interioară pe toate muchiile așchietoare

Domenii de utilizare

Pentru frezare cilindro-frontală și prelucrare pe contur
Pentru toate tipurile de oțel și fontă, oțeluri inoxidabile, respectiv materiale greu prelucrabile, precum și pentru metale neferoase
Adecvate pentru toate domeniile, precum industria auto, industria aeronautică și aerospațială, precum și industria constructoare de mașini

Avantajele Dvs.

Eficiență economică ridicată
4 muchii așchietoare per plăcuță amovibilă
Fiabilitate maximă a procesului datorită execuției stabile
Volum mare de carbură în direcția forței de așchiere
Tratament special al suprafeței corpului sculei și miez întărit
Miez întărit
Up to 30% higher feed rate per tooth
Este posibilă o frezare aproape fără bavuri

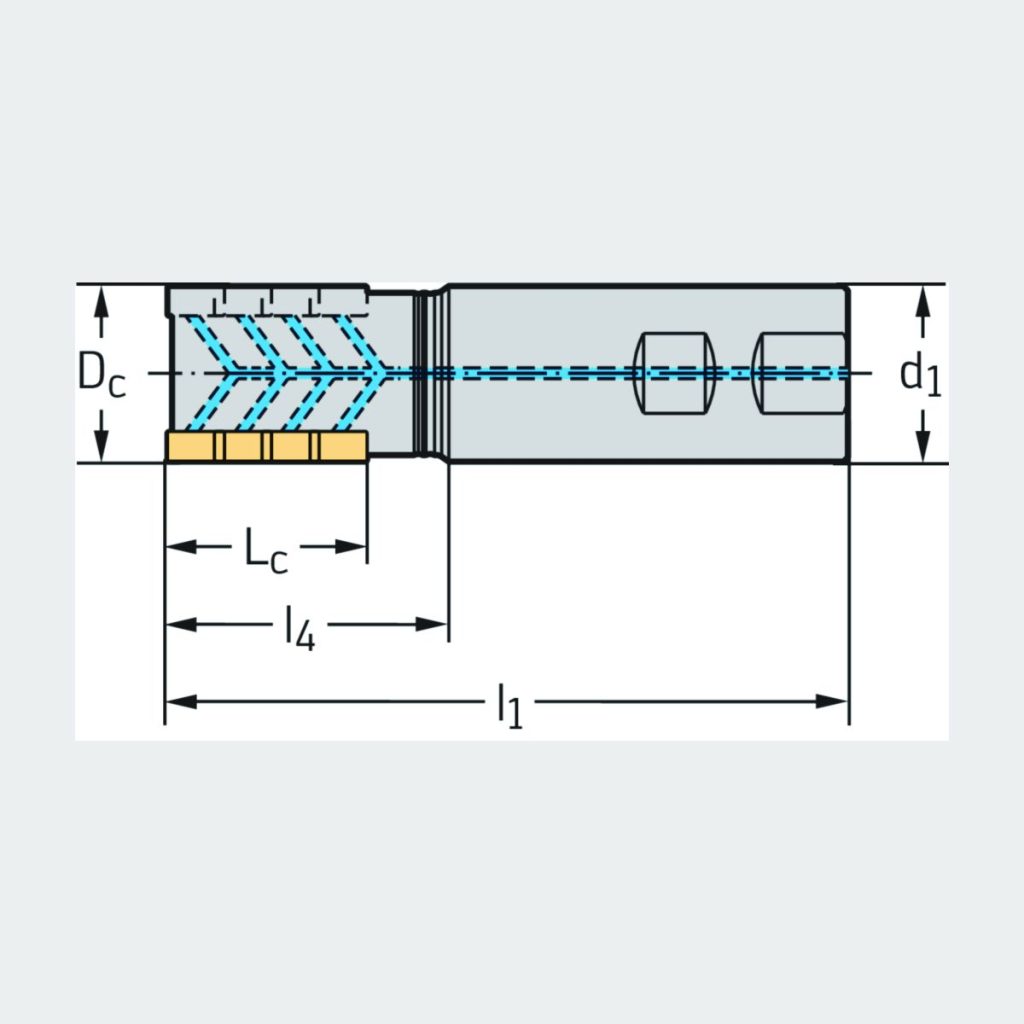

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare40mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială12
D<sub>c</sub>Diametrul muchiei așchietoare40mm
d<sub>1</sub>Diametrul de îmbinare40mm
l<sub>1</sub>Lungimea totală125mm
l<sub>4</sub>Lungimea maximă în consolă54mm
CodificareCodificare sculăF5038.W40.040.Z03.40
TipPlăcuțe amovibile posibileLNH . 0904 .. R
GreutateGreutatea1kg
ZNumărul de dinți3
