Freze știulete – F5038.T28.032.Z02.32

Freze știulete F5138.UW38.038.Z02.45-F5138.UW38.038.Z02.45-0694417724 Freze știulete – F5038.W40.040.Z03.40
Freze știulete F4038.W20.020.Z01.30-F4038.W20.020.Z01.30-0448779724 Freze știulete – F4038.UW19.019.Z01.30

5.540,36 lei fără TVA - 6.703,84 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 6515171Familie produs: F5038 SKU: F5038.T28.032.Z02.32 UPC: 0727466724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,242 kg
Dimensiuni 95 × 40 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime funcțională

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cilindro-front. F5038 pt.tip plăc.LN.U0904..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)30mm
A3
Diametrul corpului30mm
B2
Lungimea muchiei așchietoare, max.32mm
B3
Lungime în consolă50mm
B4
Lungime utilă50mm
B5
Cantitate rezerve de reascuțire79mm
B6
Lungime cap50mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii280
C3
Diametru de prindere, pe partea mașinii28mm
D6
Turație, maximă350001/min
D7
Masă (greutate)0,242kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.0,8mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level2
G13
Număr de plăcuțe amovibile poziția A2
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF5038.T28.032.Z02.32
J22
Codificare produs413
J3
Siglă companieW
J41
Siglă companieWR$$LN0904023R***20
J51
Codare loc de separare plăcuță amovibilăWR$$LN0904023R***04
J6
Codare loc de separare pe partea mașiniiSAW01C0280$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.32mm
BD
Diametrul corpului30mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0280$$$$
CICT
Cutting item count6
CICT (F)
Număr de plăcuțe amovibile poziția A2
CICT (S)
Număr de plăcuțe amovibile poziția B6
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii280
DC
Diametru muchie așchietoare 1 (diametru nominal)32mm
DCX
Diametru muchie așchietoare 232mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază50mm
LF
Lungime funcțională50mm
LU
Lungime utilă50mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire79mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă350001/min
SC
Insert shape codeL
TSYC
Identificator imagineF5038-T
ULDR
Usable length diameter ratio2,2
WT
Masă (greutate)0,242kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

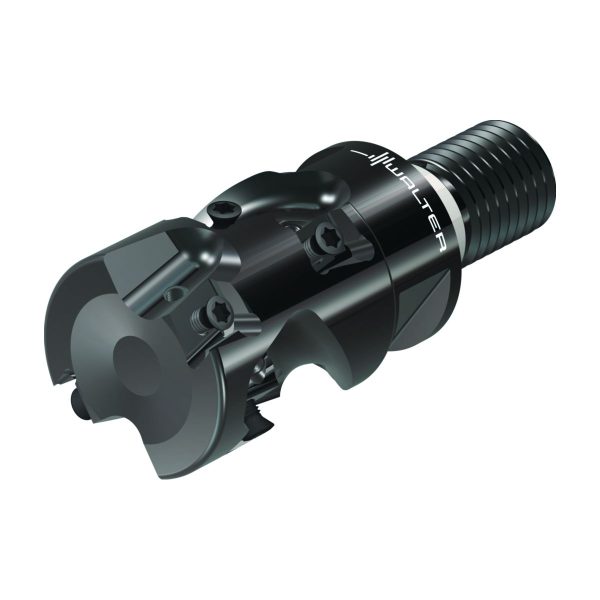

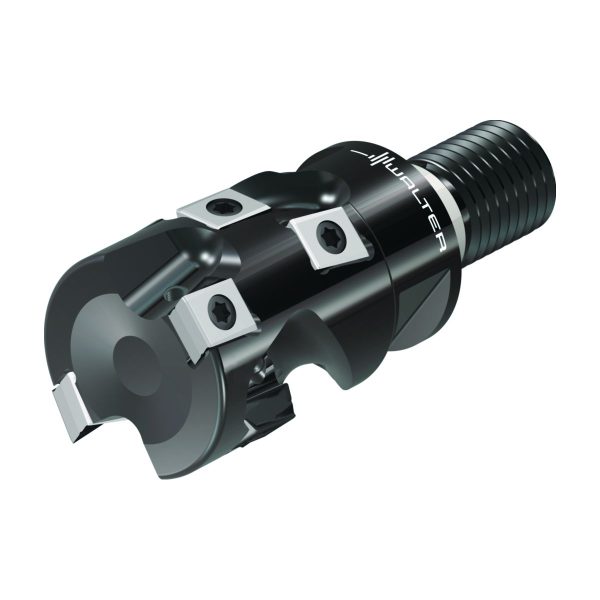

Freze știulete F5038 • Walter BLAXX • ScrewFit • κ=90° • metric • LN .. 0904 .. • Dc=32mm • Z=2

Descriere unealtă

Geometrii pentru așchiere ușoară datorită muchiilor așchietoare torsionate
Tratamentul special al suprafețelor protejează împotriva coroziunii și uzurii
Freze știulete cu dantură completă F5038 cu plăcuțe amovibile tangențiale cu 4 muchii așchietoare
Plăcuțe amovibile specifice sistemului LNHU0904.. din programul de freze cilindro-frontale Walter BLAXX F5041
Generează un contur aproape fără bavuri la componentă
Cu răcire interioară pe toate muchiile așchietoare

Domenii de utilizare

Pentru frezare cilindro-frontală și prelucrare pe contur
Pentru toate tipurile de oțel și fontă, oțeluri inoxidabile, respectiv materiale greu prelucrabile, precum și pentru metale neferoase
Adecvate pentru toate domeniile, precum industria auto, industria aeronautică și aerospațială, precum și industria constructoare de mașini

Avantajele Dvs.

Eficiență economică ridicată
4 muchii așchietoare per plăcuță amovibilă
Fiabilitate maximă a procesului datorită execuției stabile
Volum mare de carbură în direcția forței de așchiere
Tratament special al suprafeței corpului sculei și miez întărit
Miez întărit
Up to 30% higher feed rate per tooth
Este posibilă o frezare aproape fără bavuri

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare32mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială6
D<sub>c</sub>Diametrul muchiei așchietoare32mm
d<sub>1</sub>Diametrul de îmbinare28mm
l<sub>4</sub>Lungimea maximă în consolă50mm
CodificareCodificare sculăF5038.T28.032.Z02.32
TipPlăcuțe amovibile posibileLNH . 0904 .. R
GreutateGreutatea0,24kg
ZNumărul de dinți2
