Freze cilindro-frontale – F5041.Z32.032.Z05.08

Freze cilindro-frontale F5041.UZ26.026.Z03.08-F5041.UZ26.026.Z03.08-0655472724 Freze cilindro-frontale – F5041.Z32.032.Z04.08
Freze cilindro-frontale F5041.UZ26.026.Z03.08-F5041.UZ26.026.Z03.08-0655472724 Freze cilindro-frontale – F5041.Z25.025.Z03.08

2.724,68 lei fără TVA - 3.296,86 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 6197404Familie produs: F5041 SKU: F5041.Z32.032.Z05.08 UPC: 0655459724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,500 kg
Dimensiuni 256 × 39 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime utilă

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F5041 (LN.U0904..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)29,5mm
A3
Diametrul corpului29,5mm
B2
Lungimea muchiei așchietoare, max.8mm
B3
Lungime în consolă39mm
B4
Lungime utilă39mm
B5
Cantitate rezerve de reascuțire250mm
B6
Lungime cap17,6mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
C4
Lungime coadă60mm
D6
Turație, maximă350001/min
D7
Masă (greutate)1,5kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.0,8mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level5
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF5041.Z32.032.Z05.08
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN0904**3R*****
J6
Codare loc de separare plăcuță amovibilăZYL01G3200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8mm
BD
Diametrul corpului29,5mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL01G3200$$$$
CICT
Cutting item count5
CICT (F)
Număr de plăcuțe amovibile poziția A5
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)32mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază17,6mm
LF
Lungime funcțională250mm
LS
Lungime coadă60mm
LU
Lungime utilă39mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire250mm
OHX
Lungime în consolă39mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă350001/min
SC
Insert shape codeL
TSYC
Identificator imagineF5041-Z-LN09
WT
Masă (greutate)1,5kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

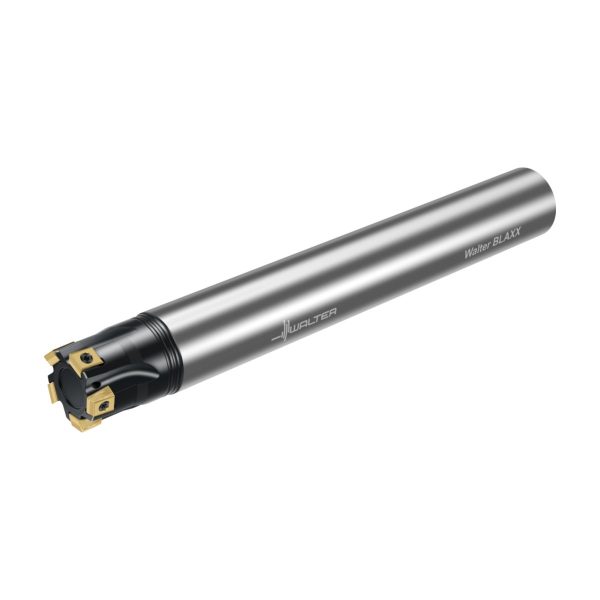

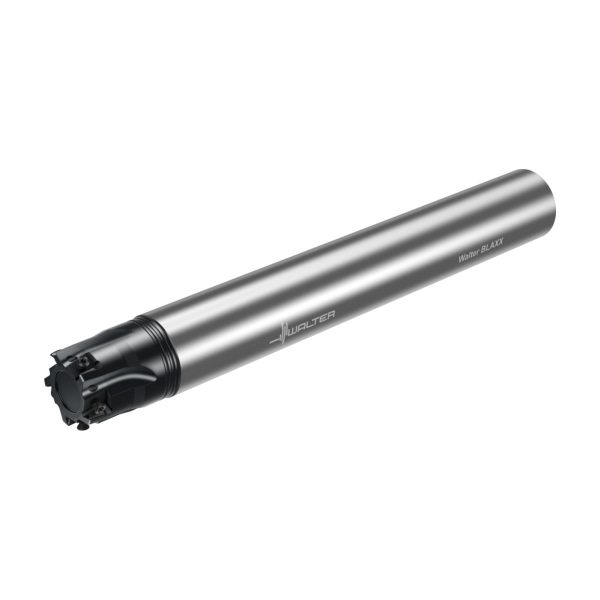

Freze cilindro-frontale F5041 • Walter BLAXX • coadă cilindrică • κ=90° • metric • LN .. 0904 .. • Dc=32mm • Z=5

Descriere unealtă

Freze cilindro-frontale tangențiale F5041 cu plăcuțe amovibile cu 4 muchii așchietoare
Casete pentru freze frontale F2010
Geometrii pentru așchiere ușoară datorită muchiilor așchietoare torsionate
Tratamentul special al suprafețelor protejează împotriva coroziunii și uzurii
Precizie de 90° pe componentă
Precizie înaltă a concentricității și concentricității axiale

Domenii de utilizare

Pentru frezarea cilindro-frontală și plană a tuturor tipurilor de oțeluri și fonte, a oțelurilor inoxidabile, materialelor greu prelucrabile, precum și a aluminiului
Utilizare foarte flexibilă: Industria auto, industria aeronautică și aerospațială, industria constructoare de mașini etc.

Avantajele Dvs.

Eficiență economică ridicată
4 muchii așchietoare per plăcuță amovibilă
Fiabilitate maximă a procesului datorită execuției stabile
Volum mare de carbură în direcția forței de așchiere
Tratament special al suprafeței corpului sculei și miez întărit
Mai multe muchii așchietoare per diametru
Up to 30% higher feed rate per tooth

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare8mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală5
D<sub>c</sub>Diametrul muchiei așchietoare32mm
d<sub>1</sub>Diametrul de îmbinare32mm
l<sub>1</sub>Lungimea totală250mm
l<sub>4</sub>Lungimea maximă în consolă39mm
CodificareCodificare sculăF5041.Z32.032.Z05.08
TipPlăcuțe amovibile posibileLNH . 0904 .. R
GreutateGreutatea1,5kg
ZNumărul de dinți5
