Freze de debitare și crestat - F5055.BN16.063.Z04.4,0R - imagine 3

Freze de debitare și crestat – F5055.BN16.063.Z04.4,0R

Freze de debitare și crestat F5055.BN32.125.Z11.3 Freze de debitare și crestat – F5055.BN16.063.Z04.3,0R
Freze de debitare și crestat F5055.BN32.125.Z11.3 Freze de debitare și crestat – F5055.BN16.080.Z06.3,0R

5.770,53 lei fără TVA - 6.982,34 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 6682468Familie produs: F5055 SKU: F5055.BN16.063.Z04.4,0R UPC: 0762585721 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,299 kg
Dimensiuni 120 × 65 mm
Domeniu de utilizare

Aplicație principală

, , ,

Sensul de așchiere

Lățime minimă de așchiere

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cu disc F5055 pentru tipul de plăcuţă SX..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)35mm
A4
Diametrul butucului35mm
B11
Lățime minimă de așchiere4mm
B12
Lățime maximă de așchiere15mm
B2
Adâncime de așchiere15mm
B5
Cantitate rezerve de reascuțire41mm
B71
Lungime funcțională41mm
BLD
Identificator imagine9
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
D11
Tip de frezăD
D4
Ajustabilitate0
D6
Turație, maximă51001/min
D7
Masă (greutate)0,048kg
E1
Unghiul de atac90°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level4
G13
Număr de plăcuțe amovibile poziția A4
G15
Număr de plăcuțe amovibile poziția B4
G21
Tip de fixare plăcuță amovibilăC
G22
Cutting item type count0
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF5055.BN16.063.Z04.4,0R
J3
Siglă companieW
J42
Codificare plăcuță așchietoare, poz. AP9SX-6358931
J51
Codare loc de separare plăcuță amovibilăWR$$SX004000*******
J52
Codificare plăcuță așchietoare, poz. BP9SX-6358931
J6
Codificare plăcuță așchietoare, poz. BFDA12G1600$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFNU
NSM
Număr standard caracteristicăDIN4000-88
OAL
Cantitate rezerve de reascuțire41mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii12
CCMS
Codare loc de separare pe partea mașiniiFDA12G1600$$$$
CCTMS
Coadă, pe partea mașiniiFDA
CDX
Adâncime de așchiere15mm
CICT
Cutting item count4
CNSC
Intrare agent de lubrifiere/răcire0
CPDF
Diviziune0
CUB
Connection unit basis
CW
Lățimea plăcuței, dimensiune nominală4mm
CWN
Lățime minimă de așchiere4mm
CWX
Lățime maximă de așchiere4mm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)63mm
DCN
Diametru muchie așchietoare, minim63mm
DCX
Diametru muchie așchietoare 263mm
DHUB
Diametrul butucului35mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
IH
Execuție plăcuță așchietoareR
IIC
Codare loc de separare plăcuță amovibilăWR$$SX004000*******
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
KWW
Lățimea piesei de antrenare8,4mm
LF
Lungime funcțională41mm
LPR
Lungime în consolă41mm
MIID
Codificare plăcuță amovibilăP9SX-6358931
NOI
Număr de posibilități de utilizare88
OAL
Cantitate rezerve de reascuțire41mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă51001/min
TSYC
Identificator imagineF5055-BN
WT
Masă (greutate)0,048kg
XYWD
xyw plane distance-41mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4
ZNF
Număr de plăcuțe amovibile poziția A4

Descriere

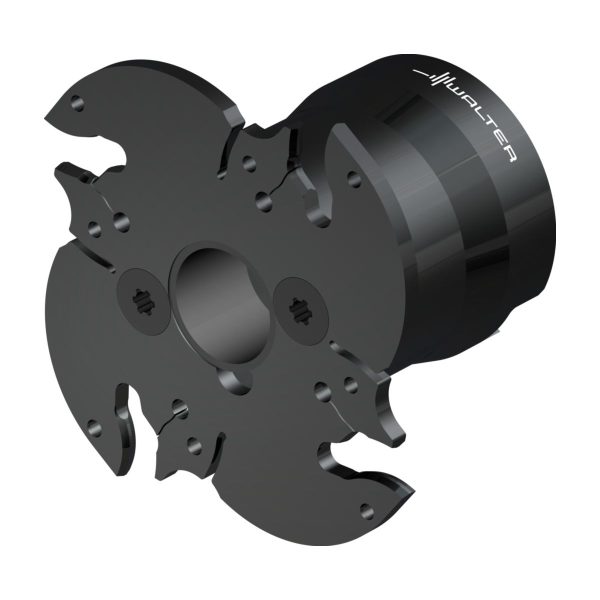

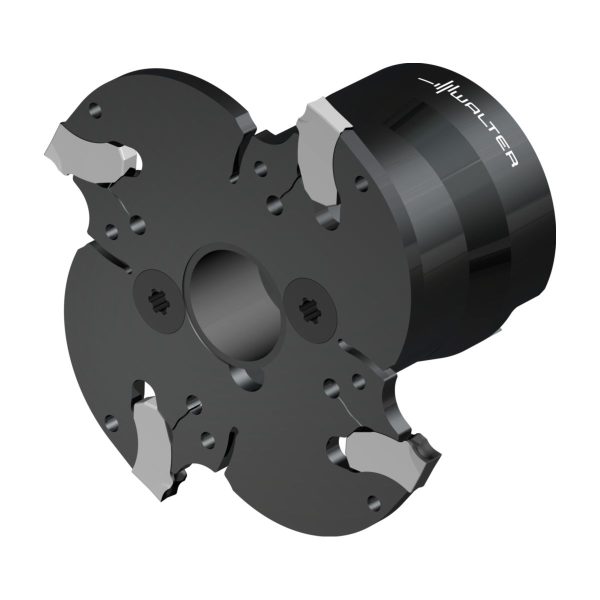

Freze de debitare și crestat F5055 • antrenare transversală cu gaură cilindrică DIN 138 • metric • Dc=63mm • SB=4mm

Descriere unealtă

Freze disc F5055 cu plăcuțe amovibile cu o muchie
Precizie înaltă a concentricității și concentricității axiale
Fixare sigură și cu strângere pe formă a plăcuței în corp
Soluție de autostrângere a plăcuței amovibile ușor de utilizat
Ca variantă de suport sau cu gaură
Fără elemente de prindere deranjante pe partea frontală

Domenii de utilizare

Adecvate pentru toate domeniile: industria auto, industria aeronautică și aerospațială, industria constructoare de mașini etc.
Pentru debitarea și canelarea tuturor tipurilor de oțeluri și fonte, a oțelurilor inoxidabile, precum și a materialelor greu prelucrabile

Avantajele Dvs.

Fiabilitate maximă
Aplicare a forței de așchiere în partea fixă a locașului plăcuței
Forțe de fixare extrem de mari prin gheara de strângere optimizată
Fixare sigură și cu închidere pe formă a plăcuței amovibile
Costuri de inventar reduse
Plăcuțe amovibile specifice sistemului, utilizabile în freze disc și suporturi pentru canelare
Flexibilitate mare datorită gamei vaste de geometrii

DenumireDescriereValoareUnitate
a<sub>e</sub>Adâncime maximă de așchiere15mm
Nr. PlăcuțeNumărul de plăcuțe amovibile8
SBLățime de așchiere4mm
D<sub>c</sub>Diametrul muchiei așchietoare63mm
d<sub>1</sub>Diametrul de montare16mm
d<sub>6</sub>Diametrul butucului35mm
l<sub>4</sub>Lungimea funcțională41mm
CodificareCodificare sculăF5055.BN16.063.Z04.4,0R
TipPlăcuțe amovibile posibileSX-4E4
GreutateGreutatea0,05kg
ZNumărul de dinți4EA
