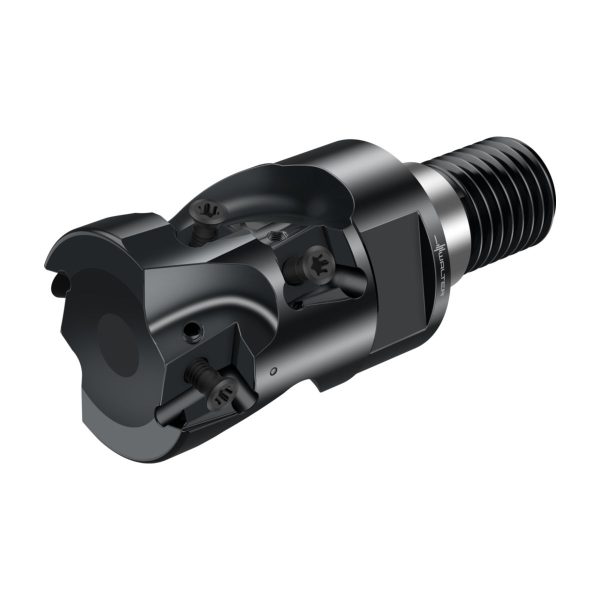

Freze știulete F5138.T36.040.Z02.34-F5138.T36.040.Z02.34-0689339724
Freze știulete F5138.T36.040.Z02.34-F5138.T36.040.Z02.34-0689339724

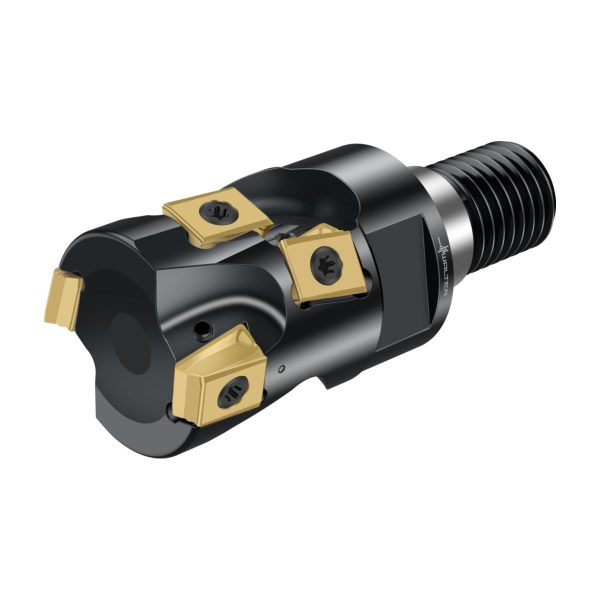

Freze știulete - F5138.T36.040.Z02.34 - imagine 2

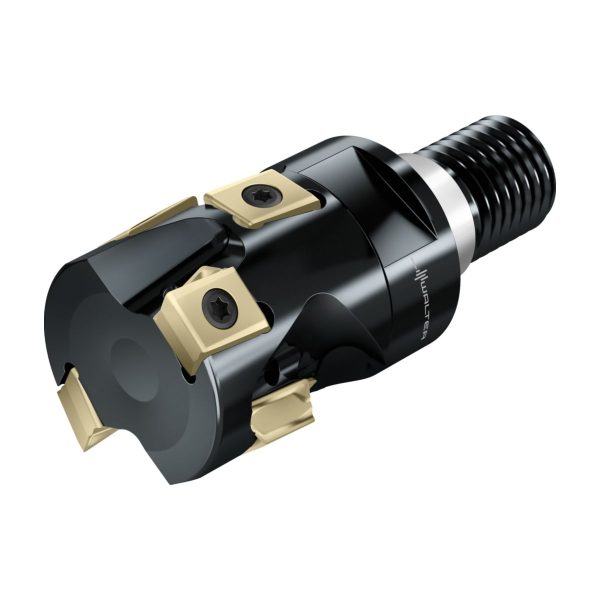

Freze știulete - F5138.T36.040.Z02.34 - imagine 3

Freze știulete – F5138.T36.040.Z02.34

Freze știulete F5138.B22.050.Z03.34-F5138.B22.050.Z03.34-0655504724 Freze știulete – F5138.B22.050.Z03.34
Freze cilindro-frontale F5041.UB19.051.Z05.08-F5041.UB19.051.Z05.08-0655120724 Freze cilindro-frontale – F5041.B22.063.Z10.08

4.244,93 lei fără TVA - 5.136,37 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 6340752Familie produs: F5138 SKU: F5138.T36.040.Z02.34 UPC: 0689339724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,435 kg
Dimensiuni 102 × 50 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime utilă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cilindro-front. F5138 pt.tip plăc.LN.U1306..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)37mm
A3
Diametrul corpului37mm
B2
Lungimea muchiei așchietoare, max.34mm
B3
Lungime în consolă55mm
B4
Lungime utilă55mm
B5
Cantitate rezerve de reascuțire90mm
B6
Lungime cap55mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii360
C3
Diametru de prindere, pe partea mașinii36mm
D6
Turație, maximă225001/min
D7
Masă (greutate)0,43kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level2
G13
Număr de plăcuțe amovibile poziția A2
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF5138.T36.040.Z02.34
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN1306043R***32
J51
Codare loc de separare plăcuță amovibilăWR$$LN1306043R***08
J6
Codare loc de separare pe partea mașiniiSAW01C0360$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.34mm
BD
Diametrul corpului37mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0360$$$$
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A2
CICT (S)
Număr de plăcuțe amovibile poziția B4
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii360
DC
Diametru muchie așchietoare 1 (diametru nominal)40mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază55mm
LF
Lungime funcțională55mm
LU
Lungime utilă55mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire90mm
OHX
Lungime în consolă55mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă225001/min
SC
Insert shape codeL
TSYC
Identificator imagineF5138-T
ULDR
Usable length diameter ratio1,98
WT
Masă (greutate)0,43kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze știulete F5138 • Walter BLAXX • ScrewFit • κ=90° • metric • LN .. 1306 .. • Dc=40mm • Z=2

Descriere unealtă

Geometrii pentru așchiere ușoară datorită muchiilor așchietoare torsionate
Tratamentul special al suprafețelor protejează împotriva coroziunii și uzurii
Generează un contur aproape fără bavuri la componentă
Cu răcire interioară pe toate muchiile așchietoare
Freze știulete cu dantură completă F5138 cu plăcuțe amovibile tangențiale cu 4 muchii așchietoare
Plăcuțe amovibile specifice sistemului LNHU1306.. din programul de freze cilindro-frontale Walter BLAXX F5141

Domenii de utilizare

Pentru frezare cilindro-frontală și prelucrare pe contur
Pentru toate tipurile de oțel și fontă, oțeluri inoxidabile, respectiv materiale greu prelucrabile, precum și pentru metale neferoase
Adecvate pentru toate domeniile, precum industria auto, industria aeronautică și aerospațială, precum și industria constructoare de mașini

Avantajele Dvs.

Eficiență economică ridicată
4 muchii așchietoare per plăcuță amovibilă
Fiabilitate maximă a procesului datorită execuției stabile
Volum mare de carbură în direcția forței de așchiere
Tratament special al suprafeței corpului sculei și miez întărit
Miez întărit
Up to 30% higher feed rate per tooth
Este posibilă o frezare aproape fără bavuri

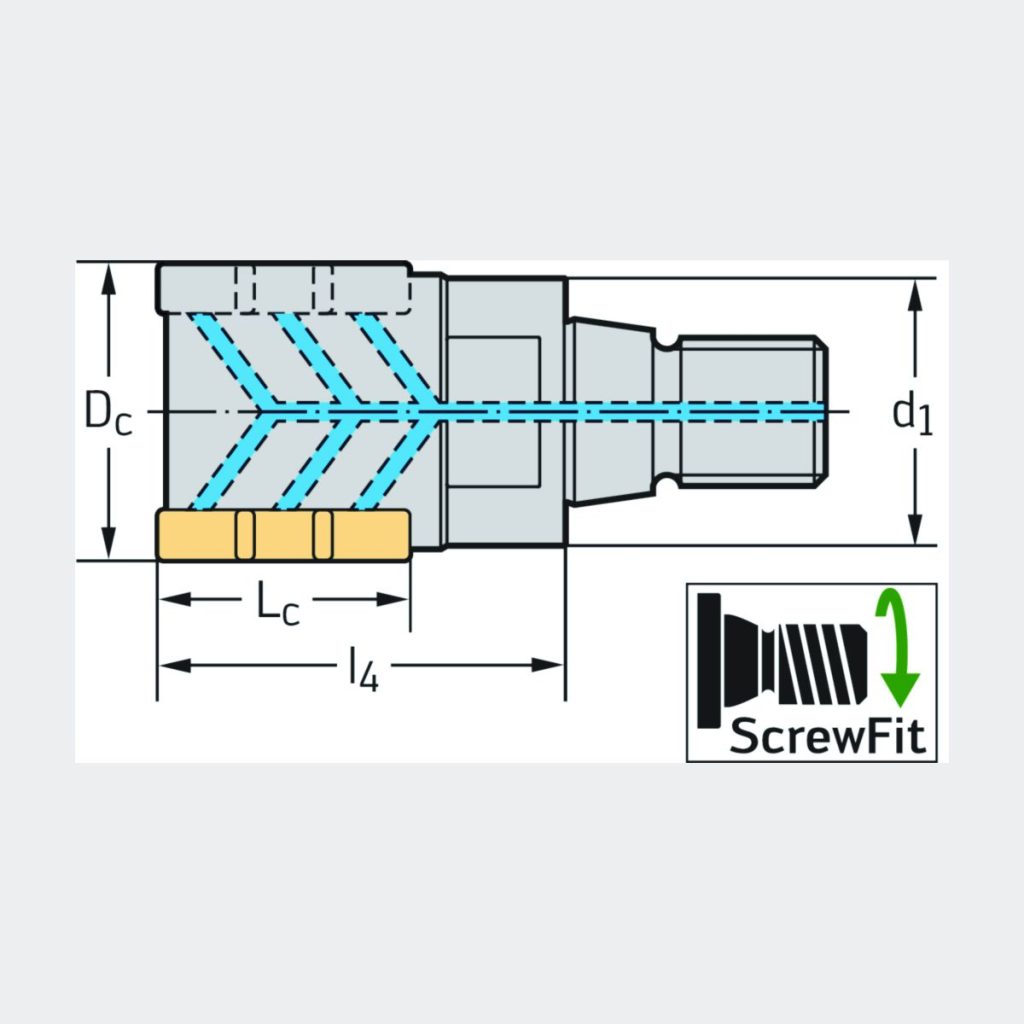

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare34mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială4
D<sub>c</sub>Diametrul muchiei așchietoare40mm
d<sub>1</sub>Diametrul de îmbinare36mm
l<sub>4</sub>Lungimea maximă în consolă55mm
CodificareCodificare sculăF5138.T36.040.Z02.34
TipPlăcuțe amovibile posibileLNH . 1306 .. R
GreutateGreutatea0,43kg
ZNumărul de dinți2
