Freze cilindro-frontale – F5141.B27.080.Z10.12

Freze cilindro-frontale F5141.Z32.040.Z03.12-F5141.Z32.040.Z03.12-0654928724 Freze cilindro-frontale – F5141.Z32.040.Z03.12
Freze cilindro-frontale F5241.B40.160.Z12.15-F5241.B40.160.Z12.15-0683989724 Freze cilindro-frontale – F5141.B16.040.Z05.12

5.171,00 lei fără TVA - 6.256,91 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 6195019Familie produs: F5141 SKU: F5141.B27.080.Z10.12 UPC: 0654931724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,304 kg
Dimensiuni 140 × 75 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F5141 (LN.U1306..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)80mm
A2
Diametru muchie așchietoare 280mm
A3
Diametrul corpului77,2mm
A4
Diametrul butucului12mm
B2
Adâncime de așchiere12mm
B5
Cantitate rezerve de reascuțire50mm
B71
Lungime funcțională50mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii270
C3
Diametru de prindere, pe partea mașinii27mm
D4
Ajustabilitate0
D6
Turație, maximă159001/min
D7
Masă (greutate)1,273kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință10
F22
Număr de muchii așchietoare active, pe partea frontală10
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level10
G13
Număr de plăcuțe amovibile poziția A10
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF5141.B27.080.Z10.12
J22
Codificare produs193
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN1306**3R*****
J6
Codare loc de separare pe partea mașiniiFDA12G2700$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.12mm
BD
Diametrul corpului77,2mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2700$$$$
CICT
Cutting item count10
CICT (F)
Număr de plăcuțe amovibile poziția A10
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii270
DC
Diametru muchie așchietoare 1 (diametru nominal)80mm
DCX
Diametru muchie așchietoare 280mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază50mm
LF
Lungime funcțională50mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire50mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă159001/min
SC
Insert shape codeL
TSYC
Identificator imagineF5141-B1-LN13
ULDR
Usable length diameter ratio1,26
WT
Masă (greutate)1,273kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală10
ZEFP
Număr de muchii așchietoare active, pe circumferință10

Descriere

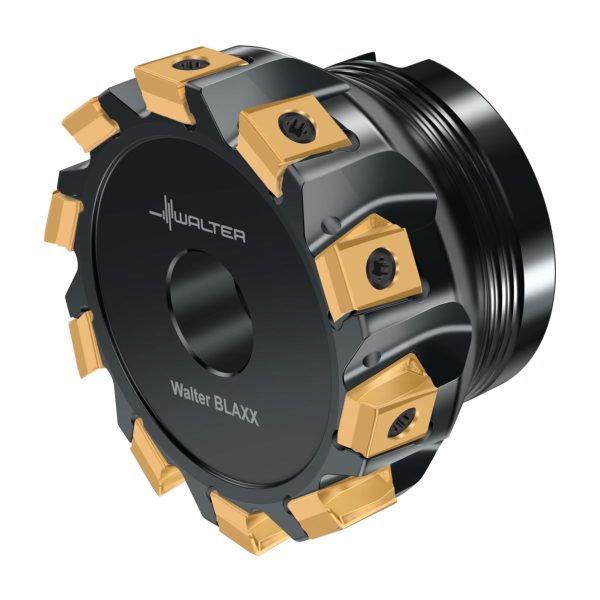

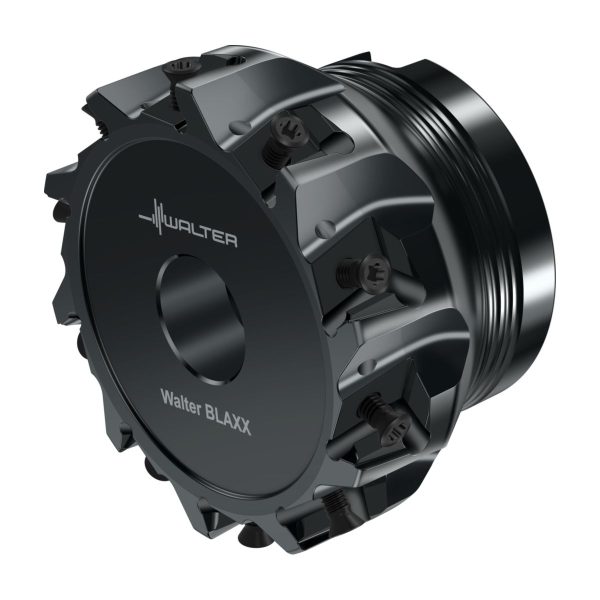

Freze cilindro-frontale F5141 • Walter BLAXX • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • LN .. 1306 .. • Dc=80mm • Z=10

Descriere unealtă

Freze cilindro-frontale tangențiale F5041 cu plăcuțe amovibile cu 4 muchii așchietoare
Casete pentru freze frontale F2010
Geometrii pentru așchiere ușoară datorită muchiilor așchietoare torsionate
Tratamentul special al suprafețelor protejează împotriva coroziunii și uzurii
Precizie de 90° pe componentă
Precizie înaltă a concentricității și concentricității axiale

Domenii de utilizare

Pentru frezarea cilindro-frontală și plană a tuturor tipurilor de oțeluri și fonte, a oțelurilor inoxidabile, materialelor greu prelucrabile, precum și a aluminiului
Utilizare foarte flexibilă: Industria auto, industria aeronautică și aerospațială, industria constructoare de mașini etc.

Avantajele Dvs.

Eficiență economică ridicată
4 muchii așchietoare per plăcuță amovibilă
Fiabilitate maximă a procesului datorită execuției stabile
Volum mare de carbură în direcția forței de așchiere
Tratament special al suprafeței corpului sculei și miez întărit
Mai multe muchii așchietoare per diametru
Up to 30% higher feed rate per tooth

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare12mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală10
D<sub>c</sub>Diametrul muchiei așchietoare80mm
d<sub>1</sub>Diametrul de îmbinare27mm
l<sub>4</sub>Lungimea maximă în consolă50mm
CodificareCodificare sculăF5141.B27.080.Z10.12
TipPlăcuțe amovibile posibileLNH . 1306 .. R
GreutateGreutatea1,27kg
ZNumărul de dinți10
