Freze cilindro-frontale – F5141.UB38.127.Z11.12

Freze cilindro-frontale F5241.B40.160.Z12.15-F5241.B40.160.Z12.15-0683989724 Freze cilindro-frontale – F5141.UB38.152.Z13.12
Freze cilindro-frontale F5241.B40.160.Z12.15-F5241.B40.160.Z12.15-0683989724 Freze cilindro-frontale – F5141.UB31.102.Z09.12

6.584,19 lei fără TVA - 7.966,87 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 6229458Familie produs: F5141 SKU: F5141.UB38.127.Z11.12 UPC: 0663242724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 4,596 kg
Dimensiuni 260 × 130 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul butucului

Cantitate rezerve de reascuţire

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F5141 (LN.U1306..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)124,2mm
A3
Diametrul corpului124,2mm
A4
Diametrul butucului97mm
B2
Adâncime de așchiere62,99mm
B5
Cantitate rezerve de reascuțire62,99mm
B71
Lungime funcțională63mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii
D4
Diametru de prindere, pe partea mașinii38,1mm
D4
Ajustabilitate0
D6
Turație, maximă126001/min
D7
Masă (greutate)4,596kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință11
F22
Număr de muchii așchietoare active, pe partea frontală11
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level11
G13
Număr de plăcuțe amovibile poziția A11
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF5141.UB38.127.Z11.12
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN1306**3R*****
J42
Codificare plăcuță așchietoare, poz. ALNHU130608R-L55T
J45
Codificare plăcuță așchietoare, poz. ALNHU130608R-L55T
J6
Codificare plăcuță așchietoare, poz. AFDA12S1500$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
OAL
Cantitate rezerve de reascuțire62,99mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.12mm
BD
Diametrul corpului124,2mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12S1500$$$$
CICT
Cutting item count11
CICT (F)
Număr de plăcuțe amovibile poziția A11
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1500
DC
Diametru muchie așchietoare 1 (diametru nominal)127mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază62,99mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire62,99mm
OHX
Lungime în consolă62,99mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă126001/min
SC
Insert shape codeL
TSYC
Identificator imagineF5141-B1-LN13_INCH
ULDR
Usable length diameter ratio1,07
WT
Masă (greutate)4,596kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală11
ZEFP
Număr de muchii așchietoare active, pe circumferință11

Descriere

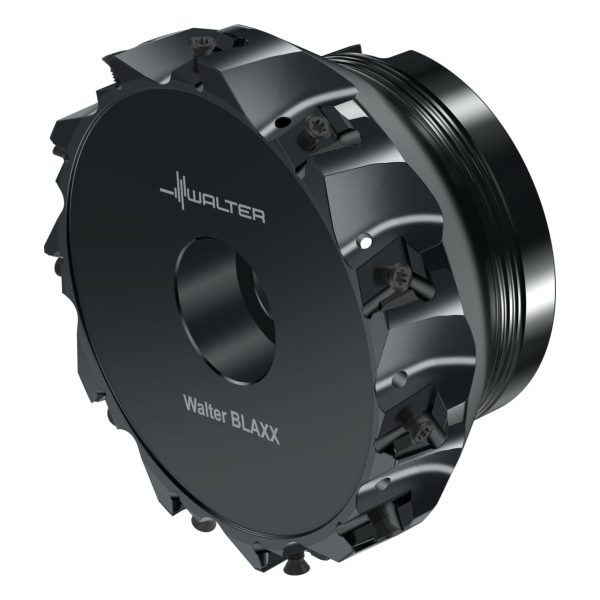

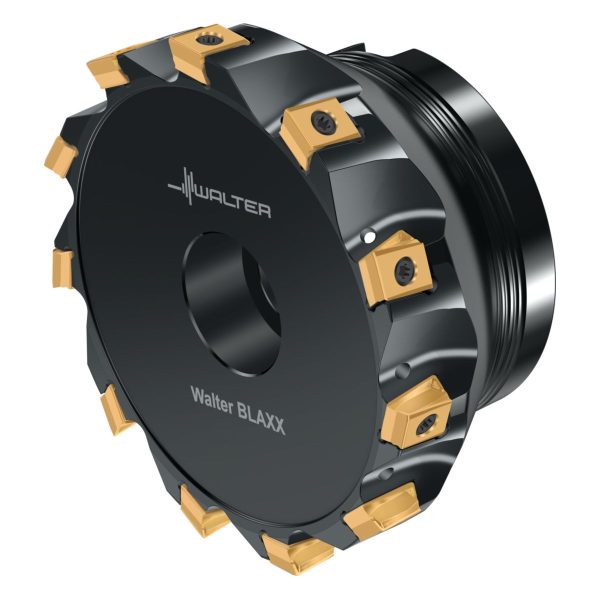

Freze cilindro-frontale F5141 • Walter BLAXX • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • inch • LN .. 1306 .. • Dc=127mm • Z=11

Descriere unealtă

Freze cilindro-frontale tangențiale F5041 cu plăcuțe amovibile cu 4 muchii așchietoare
Casete pentru freze frontale F2010
Geometrii pentru așchiere ușoară datorită muchiilor așchietoare torsionate
Tratamentul special al suprafețelor protejează împotriva coroziunii și uzurii
Precizie de 90° pe componentă
Precizie înaltă a concentricității și concentricității axiale

Domenii de utilizare

Pentru frezarea cilindro-frontală și plană a tuturor tipurilor de oțeluri și fonte, a oțelurilor inoxidabile, materialelor greu prelucrabile, precum și a aluminiului
Utilizare foarte flexibilă: Industria auto, industria aeronautică și aerospațială, industria constructoare de mașini etc.

Avantajele Dvs.

Eficiență economică ridicată
4 muchii așchietoare per plăcuță amovibilă
Fiabilitate maximă a procesului datorită execuției stabile
Volum mare de carbură în direcția forței de așchiere
Tratament special al suprafeței corpului sculei și miez întărit
Mai multe muchii așchietoare per diametru
Up to 30% higher feed rate per tooth

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,472inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală11
D<sub>c</sub>Diametrul muchiei așchietoare5inch
d<sub>1</sub>Diametrul de îmbinare1,5inch
l<sub>4</sub>Lungimea maximă în consolă2,48inch
CodificareCodificare sculăF5141.UB38.127.Z11.12
TipPlăcuțe amovibile posibileLNH . 1306 .. R
GreutateGreutatea10,132lbs
ZNumărul de dinți11
