Freze cilindro-frontale – F5241.B22.050.Z05.15

Freze cilindro-frontale F5241.B40.160.Z12.15-F5241.B40.160.Z12.15-0683989724 Freze cilindro-frontale – F5241.B27.080.Z07.15
Freze cilindro-frontale F5241.B40.160.Z12.15-F5241.B40.160.Z12.15-0683989724 Freze cilindro-frontale – F5241.B22.063.Z06.15

3.281,39 lei fără TVA - 3.970,48 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 6316556Familie produs: F5241 SKU: F5241.B22.050.Z05.15 UPC: 0683891724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,451 kg
Dimensiuni 115 × 78 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul butucului

Cantitate rezerve de reascuţire

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F5241 (LN.U1607..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)46,9mm
A3
Diametrul corpului46,9mm
A4
Diametrul butucului45mm
B2
Adâncime de așchiere40mm
B5
Cantitate rezerve de reascuțire40mm
B71
Lungime funcțională40mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii
D4
Diametru de prindere, pe partea mașinii22mm
D4
Ajustabilitate0
D6
Turație, maximă202001/min
D7
Masă (greutate)0,3kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level5
G13
Număr de plăcuțe amovibile poziția A5
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF5241.B22.050.Z05.15
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN1607083R***25
J6
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
Număr standard caracteristică
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.15mm
BD
Diametrul corpului46,9mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
CICT
Cutting item count5
CICT (F)
Număr de plăcuțe amovibile poziția A5
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii220
DC
Diametru muchie așchietoare 1 (diametru nominal)50mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază40mm
LF
Lungime funcțională40mm
NOI
Număr de posibilități de utilizare320
OAL
Cantitate rezerve de reascuțire40mm
OHX
Lungime în consolă40mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă202001/min
SC
Insert shape codeL
TSYC
Identificator imagineF5241-B1-LN16
ULDR
Usable length diameter ratio1,4
WT
Masă (greutate)0,3kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

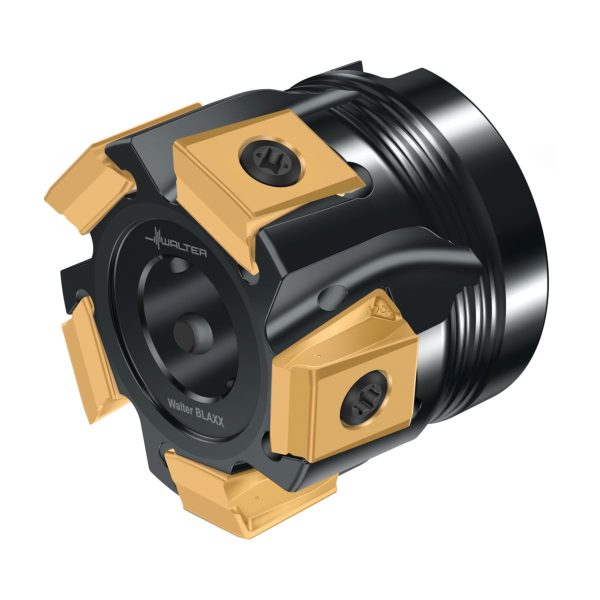

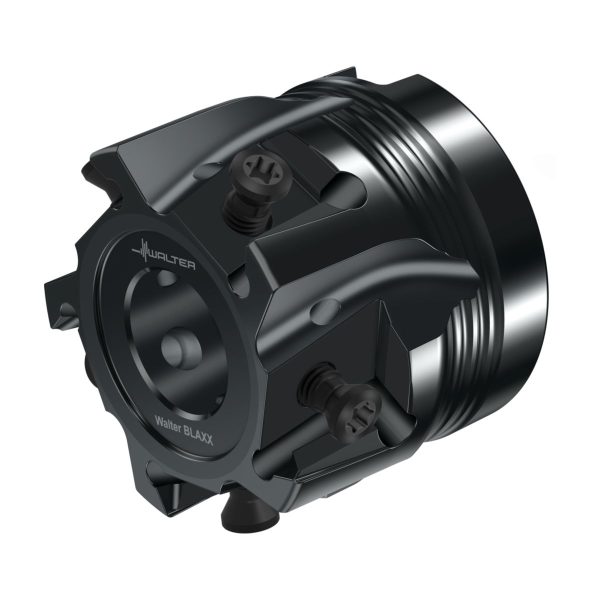

Freze cilindro-frontale F5241 • Walter BLAXX • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • LN .. 1607 .. • Dc=50mm • Z=5

Descriere unealtă

Freze cilindro-frontale tangențiale F5041 cu plăcuțe amovibile cu 4 muchii așchietoare
Geometrii pentru așchiere ușoară datorită muchiilor așchietoare torsionate
Tratamentul special al suprafețelor protejează împotriva coroziunii și uzurii
Precizie de 90° pe componentă
Precizie înaltă a concentricității și concentricității axiale

Domenii de utilizare

Pentru frezarea cilindro-frontală și plană a tuturor tipurilor de oțeluri și fonte, a oțelurilor inoxidabile, materialelor greu prelucrabile, precum și a aluminiului
Utilizare foarte flexibilă: Industria auto, industria aeronautică și aerospațială, industria constructoare de mașini etc.

Avantajele Dvs.

Eficiență economică ridicată
4 muchii așchietoare per plăcuță amovibilă
Fiabilitate maximă a procesului datorită execuției stabile
Volum mare de carbură în direcția forței de așchiere
Tratament special al suprafeței corpului sculei și miez întărit
Mai multe muchii așchietoare per diametru

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare15mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală5
D<sub>c</sub>Diametrul muchiei așchietoare50mm
d<sub>1</sub>Diametrul de îmbinare22mm
l<sub>4</sub>Lungimea maximă în consolă40mm
CodificareCodificare sculăF5241.B22.050.Z05.15
TipPlăcuțe amovibile posibileLNHU1607 .. R
GreutateGreutatea0,3kg
ZNumărul de dinți5
