Freze cilindro-frontale – F5241.B32.100.Z08.15

Freze cilindro-frontale F5241.B40.160.Z12.15-F5241.B40.160.Z12.15-0683989724 Freze cilindro-frontale – F5241.B22.063.Z06.15
Freze cilindro-frontale F5241.B40.160.Z12.15-F5241.B40.160.Z12.15-0683989724 Freze cilindro-frontale – F5241.B40.125.Z10.15

5.588,53 lei fără TVA - 6.762,12 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 6316626Familie produs: F5241 SKU: F5241.B32.100.Z08.15 UPC: 0683911724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 2,694 kg
Dimensiuni 275 × 133 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul butucului

Cantitate rezerve de reascuţire

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F5241 (LN.U1607..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)96,9mm
A3
Diametrul corpului96,9mm
A4
Diametrul butucului80mm
B2
Adâncime de așchiere50mm
B5
Cantitate rezerve de reascuțire50mm
B71
Lungime funcțională50mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii
D4
Diametru de prindere, pe partea mașinii32mm
D4
Ajustabilitate0
D6
Turație, maximă142001/min
D7
Masă (greutate)2,502kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință8
F22
Număr de muchii așchietoare active, pe partea frontală8
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level8
G13
Număr de plăcuțe amovibile poziția A8
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF5241.B32.100.Z08.15
J22
Codificare produs194
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN1607083R***25
J6
Codare loc de separare pe partea mașiniiFDA12G3200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Procedee de prelucrareDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.15mm
BD
Diametrul corpului96,9mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G3200$$$$
CICT
Cutting item count8
CICT (F)
Număr de plăcuțe amovibile poziția A8
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)100mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază50mm
LF
Lungime funcțională50mm
NOI
Număr de posibilități de utilizare320
OAL
Cantitate rezerve de reascuțire50mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă142001/min
SC
Insert shape codeL
TSYC
Identificator imagineF5241-B1-LN16
ULDR
Usable length diameter ratio0,875
WT
Masă (greutate)2,502kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală8
ZEFP
Număr de muchii așchietoare active, pe circumferință8

Descriere

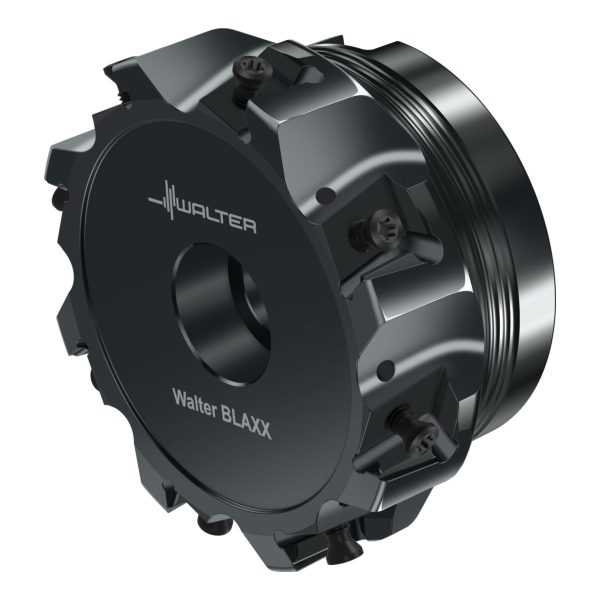

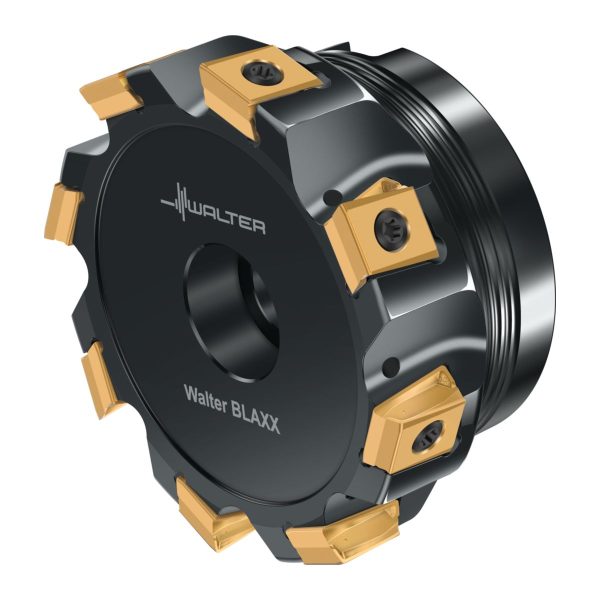

Freze cilindro-frontale F5241 • Walter BLAXX • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • LN .. 1607 .. • Dc=100mm • Z=8

Descriere unealtă

Freze cilindro-frontale tangențiale F5041 cu plăcuțe amovibile cu 4 muchii așchietoare
Geometrii pentru așchiere ușoară datorită muchiilor așchietoare torsionate
Tratamentul special al suprafețelor protejează împotriva coroziunii și uzurii
Precizie de 90° pe componentă
Precizie înaltă a concentricității și concentricității axiale

Domenii de utilizare

Pentru frezarea cilindro-frontală și plană a tuturor tipurilor de oțeluri și fonte, a oțelurilor inoxidabile, materialelor greu prelucrabile, precum și a aluminiului
Utilizare foarte flexibilă: Industria auto, industria aeronautică și aerospațială, industria constructoare de mașini etc.

Avantajele Dvs.

Eficiență economică ridicată
4 muchii așchietoare per plăcuță amovibilă
Fiabilitate maximă a procesului datorită execuției stabile
Volum mare de carbură în direcția forței de așchiere
Tratament special al suprafeței corpului sculei și miez întărit
Mai multe muchii așchietoare per diametru

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare15mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală8
D<sub>c</sub>Diametrul muchiei așchietoare100mm
d<sub>1</sub>Diametrul de îmbinare32mm
l<sub>4</sub>Lungimea maximă în consolă50mm
CodificareCodificare sculăF5241.B32.100.Z08.15
TipPlăcuțe amovibile posibileLNHU1607 .. R
GreutateGreutatea2,5kg
ZNumărul de dinți8
