Informații suplimentare
| Greutate | 0,013 kg |
|---|---|
| Dimensiuni | 22 × 5 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 28 | mm |
A3 | Lungime funcțională | 28 | mm |
A4 | Înălțime de funcționare | 8 | mm |
B1 | Lungime cap | 28 | mm |
B5 | Cantitate rezerve de reascuțire | 28 | mm |
BLD | Identificator imagine | 6 | |
C11 | Coadă, pe partea mașinii | KKW | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 085L | |
D7 | Masă (greutate) | kg | kg |
E3 | Unghiul de atac | 45 | ° |
E3 | Unghi de colț plăcuță amovibilă | 90 | ° |
F1 | Sensul de așchiere | L | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | S | |
G10 | Şurub lung de reglaj | 12 | mm |
G4 | Distanță gaură 1 | 12 | mm |
G6 | Diametru gaură de prindere | 4,5 | mm |
G8 | Înălțime gaură de prindere | 3,2 | mm |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | FL704 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$P28402**3L***** | |
J6 | Codare loc de separare pe partea mașinii | KKW01C085L$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-175 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,012 | kg |
Cheie – FS230SKU: FS230138,64 lei fără TVA - 167,75 lei cu TVA
- Şuruburi cu cap – FS1023SKU: FS102343,09 lei fără TVA - 52,14 lei cu TVA
- Şuruburi cu cap – FS1005SKU: FS100527,14 lei fără TVA - 32,84 lei cu TVA
- Şuruburi cu cap – FS2106SKU: FS210643,09 lei fără TVA - 52,14 lei cu TVA
- Şuruburi fără cap – FS494SKU: FS49467,55 lei fără TVA - 81,74 lei cu TVA
Descriere
Suport scurt FR699 • metric • Stânga • κ=45° • Dc(min)=25mm

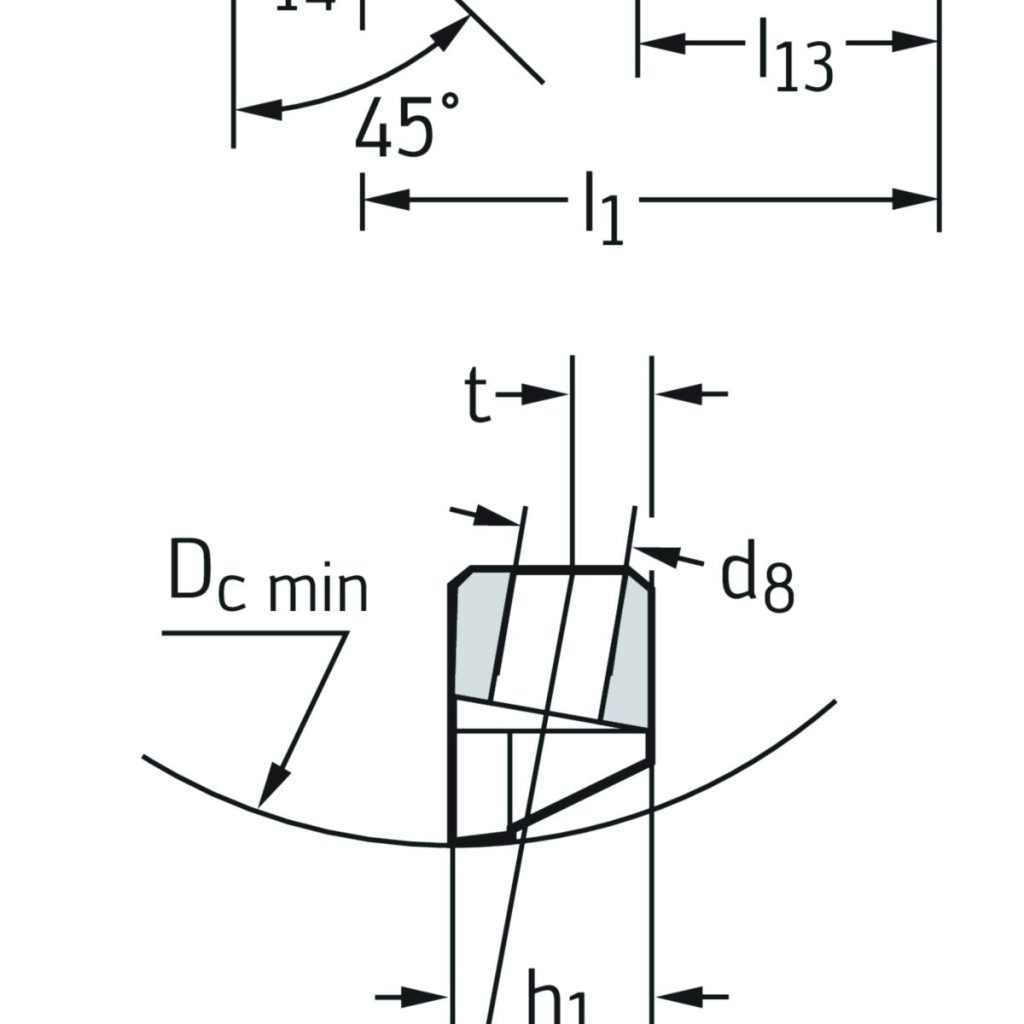

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>8</sub> | Diametrul de îmbinare | 4,5 | mm |
| D<sub>c min</sub> | Diametrul minim de tăiere | 25 | mm |
| h<sub>1</sub> | înălțimea centrul | 8 | mm |
| l<sub>14</sub> | Cota a la lungimea funcțională | 4,6 | mm |
| l<sub>13</sub> | Distanță dintre adaptoare | 12 | mm |
| t | Gaură înaltă de fixare | 3,2 | mm |
| l<sub>1</sub> | Lungimea totală | 28 | mm |
| Codificare | Codificare sculă | FL704 | |
| Tip | Plăcuțe amovibile posibile | P284 . S-2N- .. | |
| f | Lățimea funcțională | 11,5 | mm |
