Informații suplimentare
| Greutate | 0,084 kg |
|---|---|
| Dimensiuni | 90 × 40 mm |
| Domeniu de utilizare | |
| Lăţime funcţională | |
| Înălțime de funcționare | |
| Tip unealtă | |
| group_name_2 | Lărgire şi lărgire de precizie |
| group_name_7 | Cartuşe pentru lărgire de precizie FR/FL 711 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 45,5 | mm |
A3 | Lungime funcțională | 45,5 | mm |
A4 | Înălțime de funcționare | 8,5 | mm |
B1 | Lungime cap | 49,5 | mm |
B5 | Cantitate rezerve de reascuțire | 49,5 | mm |
BLD | Identificator imagine | 6 | |
C11 | Coadă, pe partea mașinii | KKW | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 085L | |
C8 | Lățimea cozii | mm | mm |
E1 | Masă (greutate) | 0,081 | kg |
E1 | Unghiul de atac | 95 | ° |
E3 | Unghi de colț plăcuță amovibilă | 80 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
F1 | Sensul de așchiere | L | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | S | |
G10 | Şurub lung de reglaj | 12 | mm |
G4 | Distanță gaură 1 | 9,25 | mm |
G6 | Diametru gaură de prindere | 4,5 | mm |
G8 | Înălțime gaură de prindere | 1 | mm |
G9 | Domeniu de reglare | 0,01 | mm |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | FL711 | |
J3 | Siglă companie | W | |
J42 | Codificare plăcuță amovibilă | WCGW 2(1.5)1 | |
J6 | Codare loc de separare pe partea mașinii | KKW01C085L$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DDI | |
NSM | Număr standard caracteristică | DIN4000-175 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,081 | kg |
Cheie – FS230SKU: FS230138,64 lei fără TVA - 167,75 lei cu TVA
- Şuruburi cu cap – FS1129SKU: FS112927,14 lei fără TVA - 32,84 lei cu TVA
- Şuruburi cu cap – FS1354SKU: FS135413,33 lei fără TVA - 16,13 lei cu TVA
- Şuruburi cu cap – FS1355SKU: FS135513,33 lei fără TVA - 16,13 lei cu TVA
- Şuruburi cu cap – FS1356SKU: FS13561.434,60 lei fără TVA - 1.735,87 lei cu TVA
- Cursor pentru canal de camă – FK369SKU: FK369207,16 lei fără TVA - 250,66 lei cu TVA
Descriere

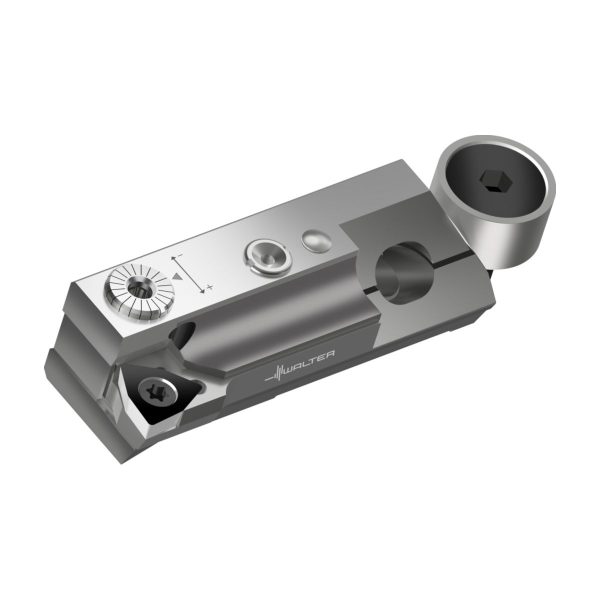

Cartușe pentru lărgire de precizie FR/FL 711 • metric • Stânga • κ=95° • Dc(min)=28mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>8</sub> | Diametrul de îmbinare | 4,5 | mm |
| D<sub>c min</sub> | Diametrul minim de tăiere | 28 | mm |
| h<sub>1</sub> | înălțimea centrul | 8,5 | mm |
| l<sub>13</sub> | Distanță dintre adaptoare | 9,3 | mm |
| t | Gaură înaltă de fixare | 1 | mm |
| l<sub>1</sub> | Lungimea totală | 49,5 | mm |
| Codificare | Codificare sculă | FL711 | |
| Tip | Plăcuțe amovibile posibile | WC .. 0402 .. | |
| f | Lățimea funcțională | 16 | mm |
