Informații suplimentare
| Greutate | 0,036 kg |
|---|---|
| Dimensiuni | 108 × 15 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A18 | Lățimea plăcuței, dimensiune nominală | 108,3 | mm |
A3 | Lungime funcțională | 108,3 | mm |
A4 | Înălțime de funcționare | 0 | mm |
A8 | Adâncime de așchiere | 108,3 | mm |
B5 | Cantitate rezerve de reascuțire | 108,3 | mm |
BLD | Identificator imagine | 4 | |
C11 | Coadă, pe partea mașinii | PMW | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 260 | |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | ||
C8 | Înălțimea cozii | 26 | mm |
C8 | Lățimea cozii | 1,5 | mm |
D7 | Masă (greutate) | 0,004 | kg |
E1 | Unghiul de atac | 90 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | N | |
F5 | Tip de fixare plăcuță amovibilă | C | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | G1042.26N-2T40GX24 | |
J22 | Codificare produs | 753 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$GX241000***FX** | |
J6 | Codare loc de separare pe partea mașinii | PMW01C0260$$00 | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-175 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,004 | kg |
Canelare și debitare – plăcuțe amovibile – GX24-1E200N02-CF6 WSM33SSKU: GX24-1E200N02-CF6 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA- Canelare și debitare – plăcuțe amovibile – GX24-1E250N02-CF5 WSM33SSKU: GX24-1E250N02-CF5 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-1E200N02-CF5 WSM43SSKU: GX24-1E200N02-CF5 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-1E200N02-CF5 WSM33SSKU: GX24-1E200N02-CF5 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-1E200N02-CF5 WSM23SSKU: GX24-1E200N02-CF5 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-1E200N02-CE4 WSM43SSKU: GX24-1E200N02-CE4 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-1E250N02-CE4 WKP23SSKU: GX24-1E250N02-CE4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-1E200N02-CE4 WSM33SSKU: GX24-1E200N02-CE4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-1E200N02-CE4 WSM23SSKU: GX24-1E200N02-CE4 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-1E250N02-CE4 WSM33SSKU: GX24-1E250N02-CE4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-1E239N02-UF8 WSM23SSKU: GX24-1E239N02-UF8 WSM23S241,42 lei fără TVA - 292,12 lei cu TVA
- Bloc de strângere – SBN2020-26-KSKU: SBN2020-26-K1.530,96 lei fără TVA - 1.852,46 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661-1616N-26-PSKU: G2661-1616N-26-P1.905,67 lei fără TVA - 2.305,86 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661-2020N-26-PSKU: G2661-2020N-26-P2.007,38 lei fără TVA - 2.428,93 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661.16N-26-PSKU: G2661.16N-26-P2.114,44 lei fără TVA - 2.558,47 lei cu TVA
- Bloc de strângere cu răcire interioară – G2661.12N-26-PSKU: G2661.12N-26-P2.007,38 lei fără TVA - 2.428,93 lei cu TVA
- Adaptoare BMT – lame pentru debitare – A2110-BT45-26L-080-PSKU: A2110-BT45-26L-080-P8.243,62 lei fără TVA - 9.974,78 lei cu TVA
- Adaptoare BMT – lame pentru debitare – A2110-BT45-26R-080-PSKU: A2110-BT45-26R-080-P8.243,62 lei fără TVA - 9.974,78 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2111-V30-26L-045-PSKU: A2111-V30-26L-045-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2111-V30-26R-045-PSKU: A2111-V30-26R-045-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2110-V30-26R-090-PSKU: A2110-V30-26R-090-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2110-V25-26R-083-PSKU: A2110-V25-26R-083-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2110-V30-26L-090-PSKU: A2110-V30-26L-090-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Adaptoare VDI – lame de debitare DIN 69880 – A2110-V25-26L-083-PSKU: A2110-V25-26L-083-P6.075,66 lei fără TVA - 7.351,55 lei cu TVA
- Cheie – FS1494SKU: FS1494193,24 lei fără TVA - 233,82 lei cu TVA
Descriere

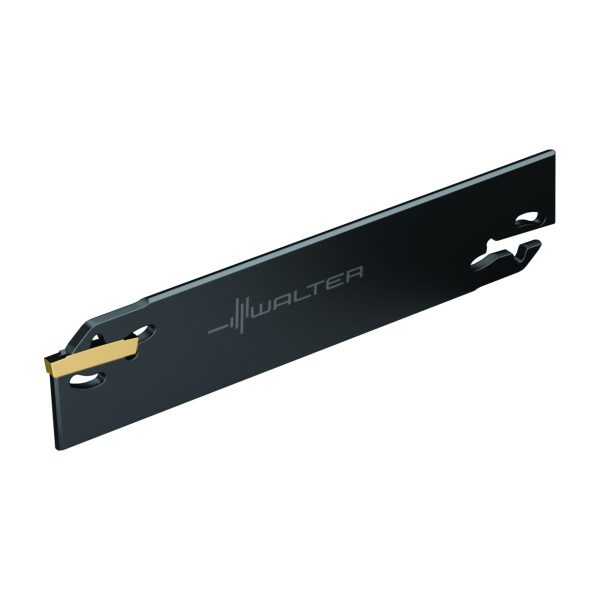

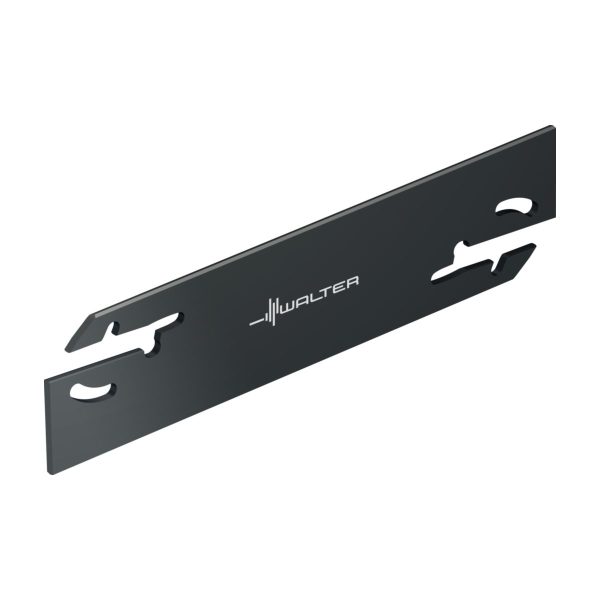

Lamă de debitare adâncă G1042 • metric • Neutru • GX24
Descriere unealtă
Lame de debitare adâncă G1042N cu autostrângere
Domenii de utilizare
Pentru canelare și debitare pe toate tipurile de strunguri
Adecvate pentru toate domeniile: industria auto, industria aeronautică și aerospațială, industria constructoare de mașini etc.
Avantajele Dvs.
Stabilitate ridicată între plăcuța amovibilă și sculă datorită celei mai moderne soluții de autostrângere
Două locașuri ale plăcuței pe corpul sculei
Utilizare universală
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| T<sub>max</sub> | Adâncime maximă de așchiere | 40 | mm |
| s | Lățimea plăcuței așchietoare | 2 | |
| h<sub>4</sub> | Înălțimea cozii | 26 | mm |
| h<sub>1</sub> | înălțimea centrul | 21,1 | mm |

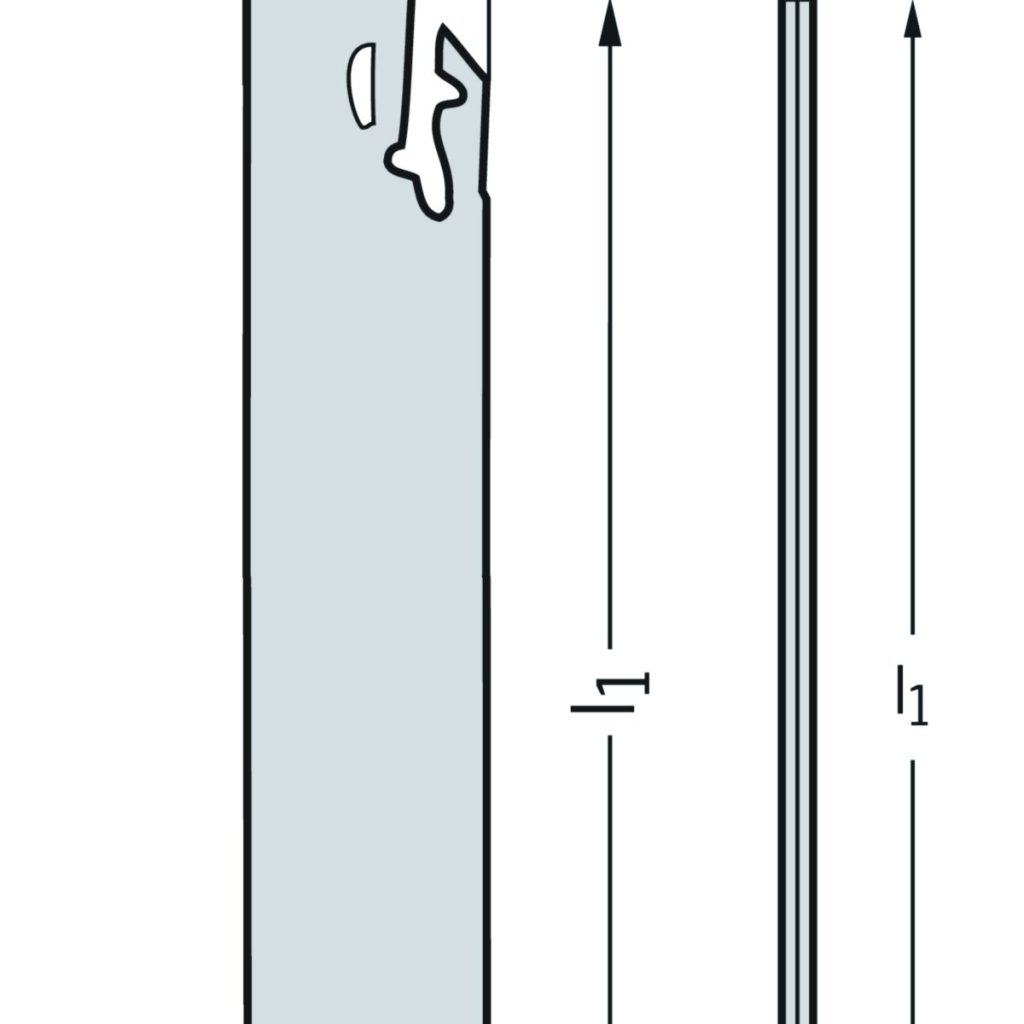

| l<sub>1</sub> | Lungimea totală | 108 | mm |
| Codificare | Codificare sculă | G1042.26N-2T40GX24 | |
| Tip | Plăcuțe amovibile posibile | GX24-1E2 .. | |
| s<sub>1</sub> | Lățimea corpului | 1,5 | mm |
