Sculă cu coadă – canelare radială – G4011-1212L-2T12DX18

Sculă cu coadă – canelare radială G4011-1616R-3T17DX18-G4011-1616R-3T17DX18-4063465942335 Sculă cu coadă – canelare radială – G4011-1616R-3T17DX18
Sculă cu coadă – canelare radială G4011-1616L-3T17DX18-G4011-1616L-3T17DX18-4063465942342 Sculă cu coadă – canelare radială – G4011-1616L-2T17DX18

765,48 lei fără TVA - 926,23 lei cu TVA

Numărul articolului: 8549801Familie produs: G4011 SKU: G4011-1212L-2T12DX18 EAN: 4063465938475 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Unghiul de atac

Lăţime funcţională

Unghi de degajare ortogonal

Tip unealtă

group_name_2

Canelare
group_name_7

G4011
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare14,3mm
A2
Lățime funcțională14,3mm
A3
Lungime funcțională125mm
A4
Înălțime de funcționare12mm
A8
Adâncime de așchiere12mm
B3
Lungime în consolă125mm
B5
Cantitate rezerve de reascuțire125mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C4
Mărime adaptor, pe partea mașinii1212
C4
Înălțimea cozii12mm
C5
Lățimea cozii12mm
D7
Masă (greutate)0,14kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolG4011-1212L-2T12DX18
J22
Codificare produs7542
J41
Codare loc de separare plăcuță amovibilăWR$$DX182000***EX**
J42
Codificare plăcuță amovibilăDX18-2
J6
Codare loc de separare pe partea mașiniiVKT01A1212$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii12mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A1212$$$$
CDX
Adâncime de așchiere12mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii1212
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii12mm
HAND
Sensul de așchiereL
HBH
Head bottom offset height650000000000000mm
HF
Înălțime de funcționare12mm
IIC
Codare loc de separare plăcuță amovibilăWR$$DX182000***EX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională125mm
LPR
Lungime în consolă125mm
MIID
Codificare plăcuță amovibilăDX18-2
NOI
Număr de posibilități de utilizare100
OAL
Cantitate rezerve de reascuțire125mm
PHI
Phi0°
RHO
Rho0°
TSYC
Identificator imagineG4011-12-20-L-DX-VERST
WF
Lățime funcțională14,3mm
WFCIRP
Width to cutting item reference point14,3mm
WT
Masă (greutate)0,14kg
XYWD
xyw plane distance-125mm
XZWD
xzw plane distance12mm

Descriere

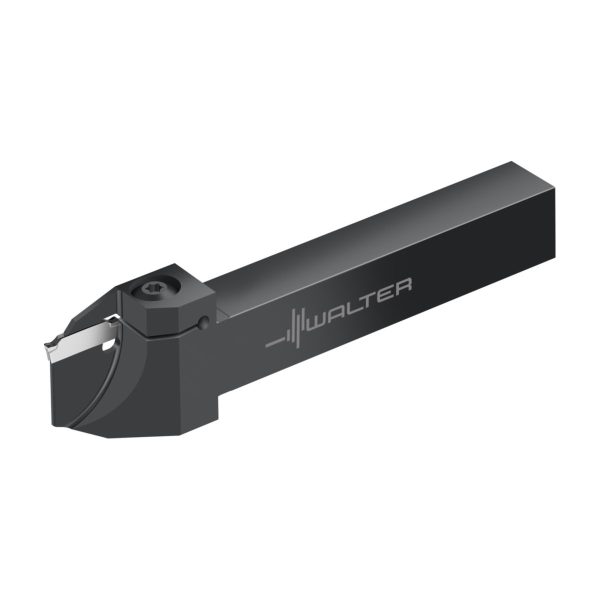

Sculă cu coadă – canelare radială G4011 • Fixare cu șuruburi • metric • s= • Tmax=

Descriere unealtă

Adâncimi de canelare de 10 și 17 mm
Dimensiunea cozii: de la 16×16 până la 25×25 mm
Lățimi de canelare: 2–4 mm
Şurub de strângere accesibil de sus și de jos
Pentru plăcuțe amovibile cu 2 muchii așchietoare DX18

Domenii de utilizare

Utilizare pe toate tipurile de strunguri
Prima opțiune pentru toate operațiunile de canelare/strunjire de canelare

Avantajele Dvs.

Eliminare mai ușoară a așchiilor datorită înălțimii reduse a capului suportului [h]
Manevrare mai simplă la utilizarea deasupra capului
Stabilitate optimă datorită gamei de diferite adâncimi de canelare
Fiabil datorită designului inovator cu strângere pe formă (fără montare greșită a plăcuței amovibile, în special în cazul lățimilor de canelare mici)

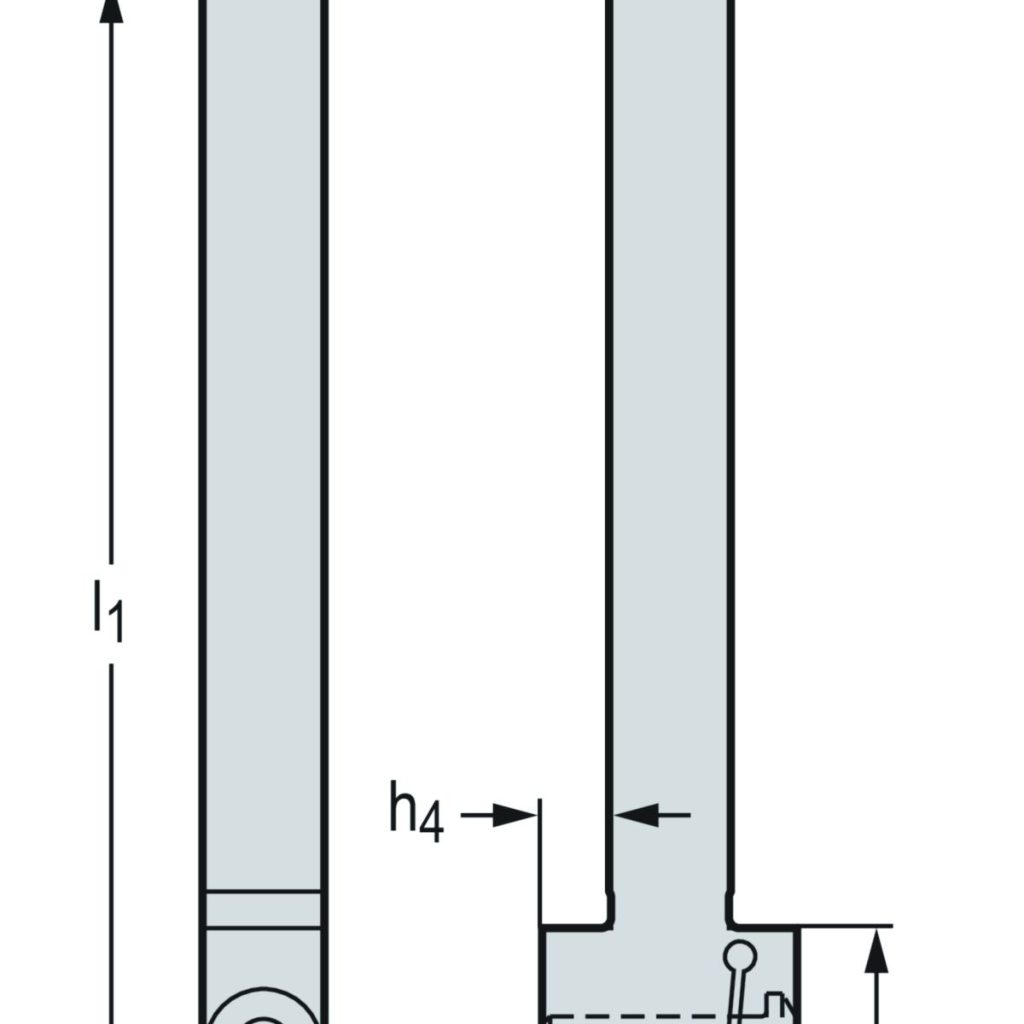

DenumireDescriereValoareUnitate
bLățimea cozii12mm
T<sub>max</sub>Adâncime maximă de așchiere12mm
D<sub>max</sub>Diametru maxim de penetrare25mm
sLățimea plăcuței așchietoare2
h = h<sub>1</sub>Înălțimea cozii12mm
h<sub>4</sub>Înălțime6,5mm
l<sub>1</sub>Lungimea totală125mm
l<sub>4</sub>Lungimea maximă în consolă31,5mm
CodificareCodificare sculăG4011-1212L-2T12DX18
TipPlăcuțe amovibile posibileDX18-2E2 ..
s<sub>1</sub>Lățimea corpului1,6mm
f<sub>1</sub>Lățimea funcțională14,3mm
