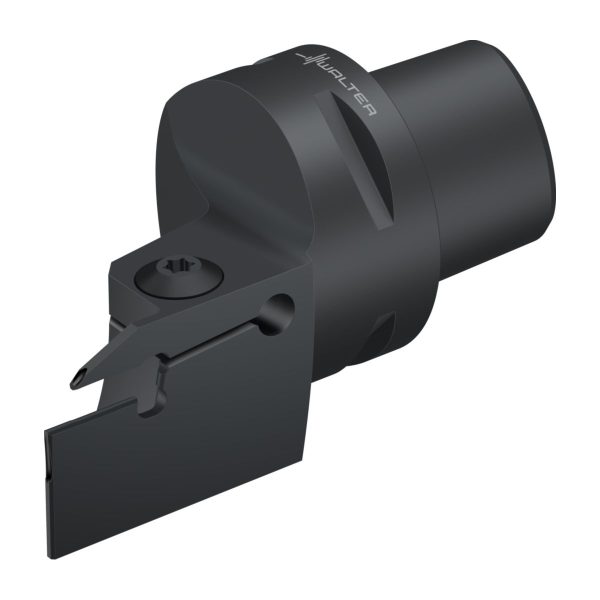

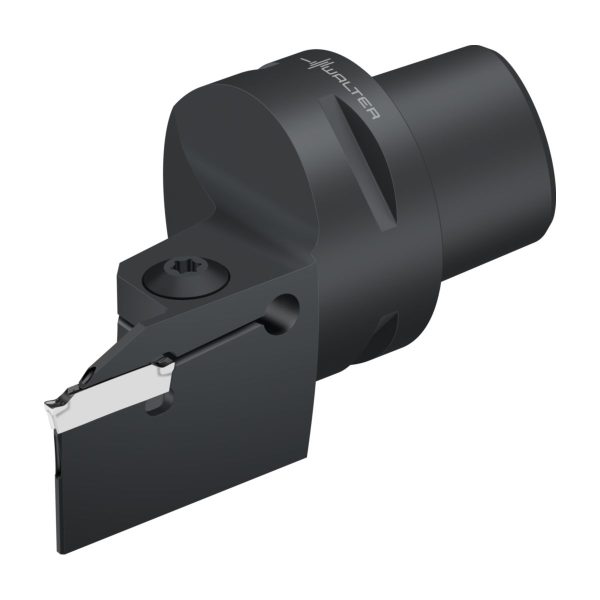

Suporți pentru canelare – canelare radială – G4011-C4R-2T17DX18-P

Suporți pentru canelare – canelare radială G4011-C4R-2T17DX18-P-G4011-C4R-2T17DX18-P-0636788967 Suporți pentru canelare – canelare radială – G4011-C3R-2T17DX18-P
Sculă cu coadă – – Universal G4511-2525L-T5DX18-G4511-2525L-T5DX18-0685255935 Sculă cu coadă – – Universal – G4511-2020L-T5DX18

2.869,21 lei fără TVA - 3.471,74 lei cu TVA

Numărul articolului: 7957672Familie produs: D65PK SKU: G4011-C4R-2T17DX18-P UPC: 0636788967 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,356 kg
Dimensiuni 90 × 50 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Lăţime funcţională

Sensul de așchiere

Lungime funcțională

Tip unealtă

group_name_2

Canelare
group_name_7

G4011-C…-P
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare20mm
A2
Lățime funcțională20mm
A3
Lungime funcțională60mm
A4
Înălțime de funcționare17mm
A8
Adâncime de așchiere17mm
B3
Lungime în consolă84mm
B5
Cantitate rezerve de reascuțire84mm
BLD
Identificator imagine12
C11
Coadă, pe partea mașiniiCCS
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
D7
Mărime adaptor, pe partea mașinii400
D7
Masă (greutate)0,321kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
StandardISO26623-1
J21
Număr articolG4011-C4R-2T17DX18-P
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$DX182000***EX**
J42
Codificare plăcuță amovibilăDX18-2
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiCCS01C0400$$$$
CDX
Adâncime de așchiere17mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure150MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii400
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
HAND
Sensul de așchiereR
HF
Înălțime de funcționare0mm
IIC
Codare loc de separare plăcuță amovibilăWR$$DX182000***EX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională60mm
LFCIRP
Functional length to cutting item reference point60
LPR
Lungime în consolă84mm
MIID
Codificare plăcuță amovibilăDX18-2
NOI
Număr de posibilități de utilizare80
OAL
Cantitate rezerve de reascuțire84mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG4011-CAPTO-R-DX-P
WF
Lățime funcțională20mm
WFCIRP
Width to cutting item reference point20mm
WT
Masă (greutate)0,321kg
XYWD
xyw plane distance-60mm
XZWD
xzw plane distance0mm

Descriere

Suporți pentru canelare – canelare radială G4011-C…-P • Walter CaptoTM • Fixare cu șuruburi • metric • Walter CaptoTM ISO 26623 • Dreapta • DX18 • s=2mm • Tmax=17mm

Descriere unealtă

Şurub de strângere accesibil de sus și de jos
Control optim al așchiilor prin răcirea de precizie pe fața de degajare și pe flanc
Pentru plăcuțe amovibile cu 2 muchii așchietoare DX18
Sculă Walter CaptoTM G4011-P – pentru canelare, debitare și strunjire de canelare

Domenii de utilizare

Utilizare pe toate tipurile de strunguri
Prima opțiune pentru toate operațiunile de canelare/strunjire de canelare

Avantajele Dvs.

Eliminare mai ușoară a așchiilor datorită înălțimii reduse a capului suportului [h]
Manevrare mai simplă la utilizarea deasupra capului
Stabilitate optimă datorită gamei de diferite adâncimi de canelare

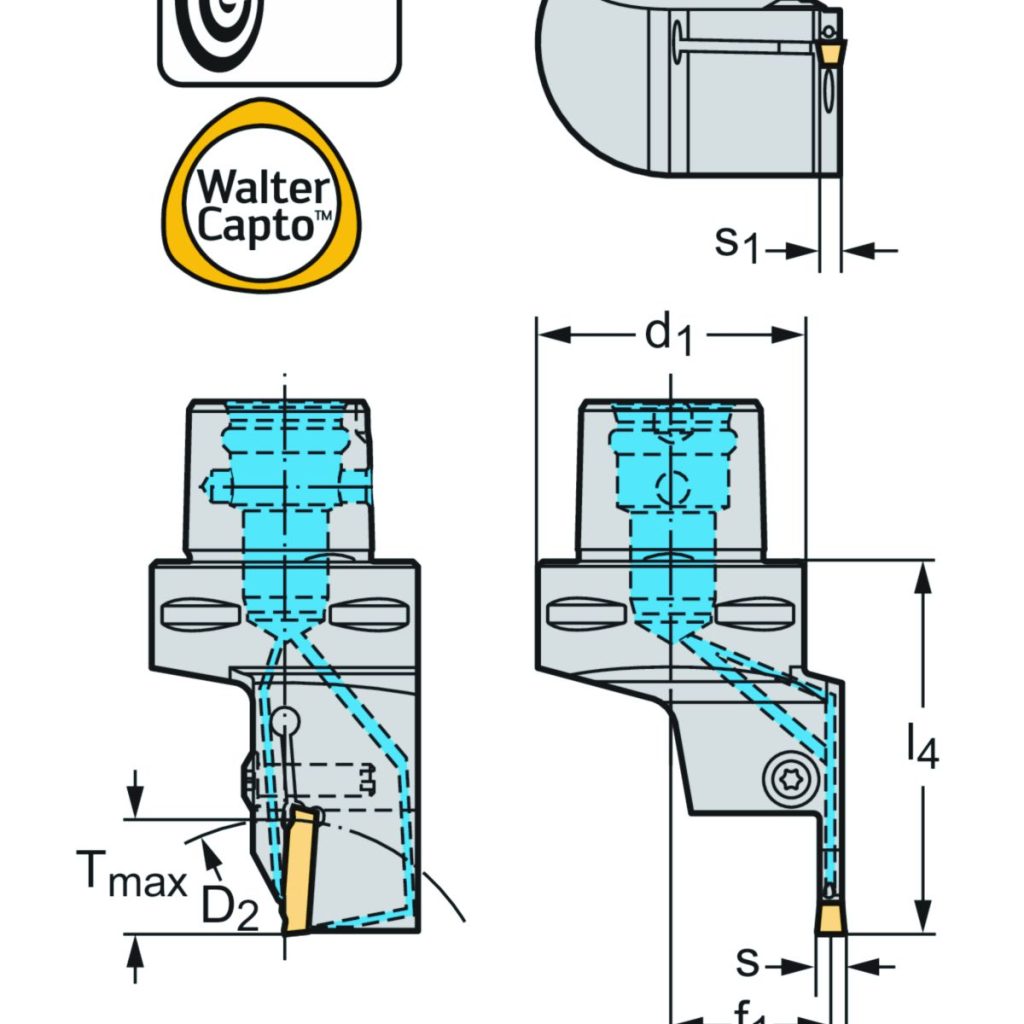

DenumireDescriereValoareUnitate
T<sub>max</sub>Adâncime maximă de așchiere17mm
D<sub>2</sub>Diametrul maxim de despărțire52mm
sLățimea plăcuței așchietoare2
d<sub>1</sub>Codul dimensiunii de îmbinareC4
l<sub>4</sub>Lungimea maximă în consolă60mm
CodificareCodificare sculăG4011-C4R-2T17DX18-P
TipPlăcuțe amovibile posibileDX18-2E2 ..
s<sub>1</sub>Lățimea corpului1,6mm
f<sub>1</sub>Lățimea funcțională20mm
