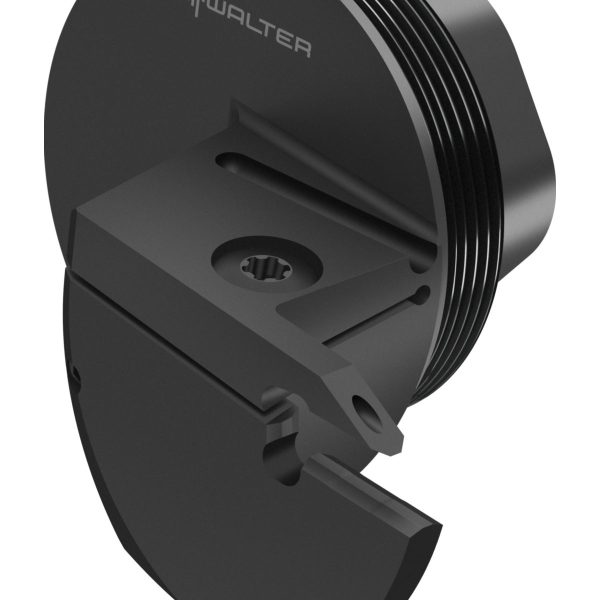

Cap interschimbabil – canelare interioară - G4221-Q50R-4T21DX18-P - imagine 2

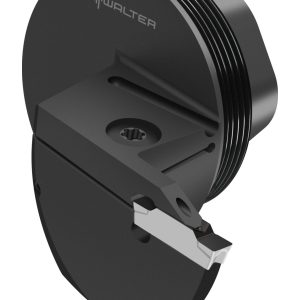

Cap interschimbabil – canelare interioară - G4221-Q50R-4T21DX18-P - imagine 3

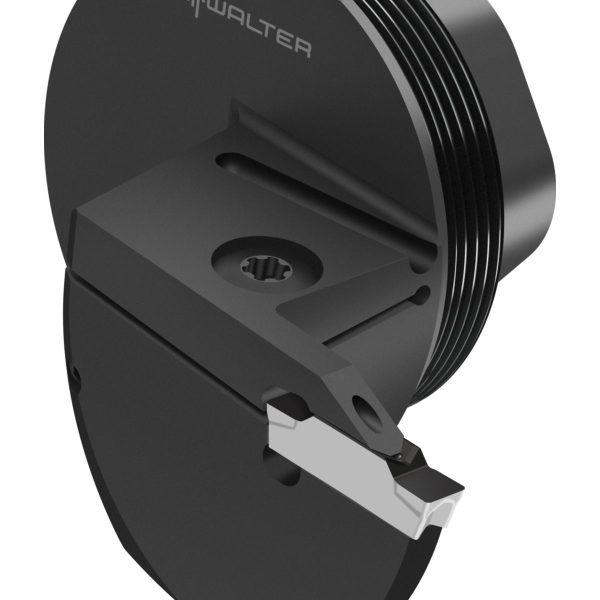

Cap interschimbabil – canelare interioară – G4221-Q50R-4T21DX18-P

Cap interschimbabil – canelare interioară G4221-Q40R-4T12DX18-P-G4221-Q40R-4T12DX18-P-0667351936 Cap interschimbabil – canelare interioară – G4221-Q50R-3T12DX18-P
Cap interschimbabil – canelare interioară G4221-Q40R-4T12DX18-P-G4221-Q40R-4T12DX18-P-0667351936 Cap interschimbabil – canelare interioară – G4221-Q40R-4T12DX18-P

3.254,62 lei fără TVA - 3.938,09 lei cu TVA

Numărul articolului: 8064392Familie produs: G4221 SKU: G4221-Q50R-4T21DX18-P UPC: 0667355936 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,340 kg
Dimensiuni 90 × 70 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Înălțime de funcționare

Lăţime funcţională

Sensul de așchiere

Tip unealtă

group_name_2

Canelare
group_name_7

G4221-P
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare47,7mm
A2
Lățime funcțională47,7mm
A4
Înălțime de funcționare0mm
A6
Diametrul minim al găurii21mm
A8
Adâncime de așchiere21mm
B3
Lungime în consolă43,5mm
B5
Cantitate rezerve de reascuțire43,5mm
BLD
Identificator imagine13
C11
Coadă, pe partea mașiniiSGL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
D7
Mărime adaptor, pe partea mașinii500
D7
Masă (greutate)0,284kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacS
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolG4221-Q50R-4T21DX18-P
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$DX184000***EX**
J42
Codificare plăcuță amovibilăDX18-4
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEI
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSGL01A0500$$$$
CDX
Adâncime de așchiere21mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoare4mm
CXSC
Ieșire agent de lubrifiere/răcire
CZCMS
Mărime adaptor, pe partea mașinii500
DMIN
Diametrul minim al găurii80mm
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
HAND
Sensul de așchiereR
HF
Înălțime de funcționare0mm
IIC
Codare loc de separare plăcuță amovibilăWR$$DX184000***FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LFCIRP
Functional length to cutting item reference point30
LPR
Lungime în consolă43,5mm
MIID
Codificare plăcuță amovibilăDX18-4
NOI
Număr de posibilități de utilizare100
OAL
Cantitate rezerve de reascuțire43,5mm
PHI
Phi0°
RHO
Rho90°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG4221-QUADFIT-R-DX-P
WF
Lățime funcțională47,7mm
WFCIRP
Width to cutting item reference point47,7mm
WT
Masă (greutate)0,284kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance-47,7mm

Descriere

Cap interschimbabil – canelare interioară G4221-Q…-P • QuadFit • Pentru bare de strunjire Accure·tec • metric • QuadFit • Dreapta • DX18 • s=4mm • Tmax=21mm

Descriere unealtă

Răcire de precizie prin brida de strângere
Orificiu de răcire axial, cu posibilitate de închidere, pentru prelucrarea găurilor înfundate
Sistem de canelare Walter Cut G4221-Q..-P/ DX18: capete cu schimbare rapidă QuadFit
Precizie la schimbare de 0,002 mm
Sistem poligonal tetraedral rectificat cu precizie
 cu posibilitate de rotire la 180° pentru utilizare inversă
O singură piuliță pentru fixarea capului interschimbabil

Avantajele Dvs.

Fiabilitate și costuri reduse datorită designului inovator cu strângere pe formă DX (fără mișcarea plăcuței amovibile)
Efect unic de evacuare a așchiilor datorită orificiului de răcire axial la prelucrarea găurilor înfundate
Productivitate mai ridicată datorită ruperii îmbunătățite a așchiilor (fără înțepenirea așchiilor, durabilitate ridicată)
Forță maximă de strângere datorită sistemului de prindere ingenios

DenumireDescriereValoareUnitate
T<sub>max</sub>Diametru maxim de penetrare21mm
sLățimea plăcuței așchietoare4
d<sub>1</sub>Codul dimensiunii de îmbinareQ50
D<sub>min</sub>Diametrul minim al burghiului80mm
l<sub>21</sub>Lungimea funcțională30mm
l<sub>4</sub>Lungimea funcțională22,3mm
CodificareCodificare sculăG4221-Q50R-4T21DX18-P
TipPlăcuțe amovibile posibileDX18-4E4 ..; DX18-4F4 ..
s<sub>1</sub>Lățimea corpului3,4mm
fLățimea funcțională47,7mm
