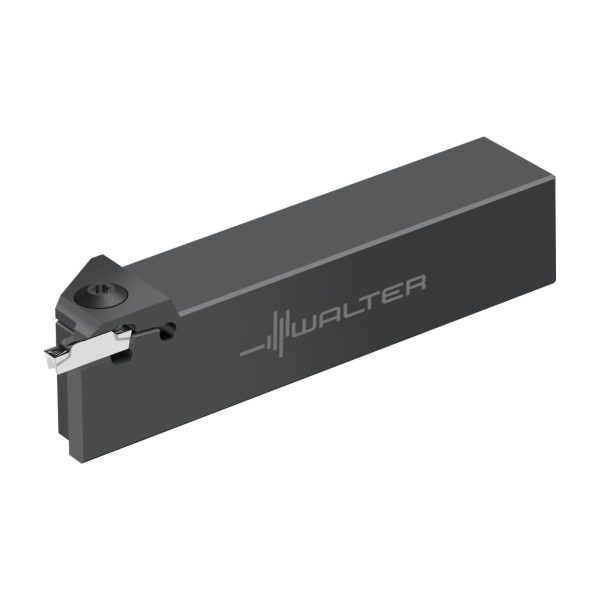

Sculă cu coadă – – Universal G4511-1616R-T5DX18-G4511-1616R-T5DX18-0691142935
Sculă cu coadă – – Universal G4511-1616R-T5DX18-G4511-1616R-T5DX18-0691142935
Sculă cu coadă – – Universal - G4511-2525R-T5DX18 - imagine 2
Sculă cu coadă – – Universal - G4511-2525R-T5DX18 - imagine 3

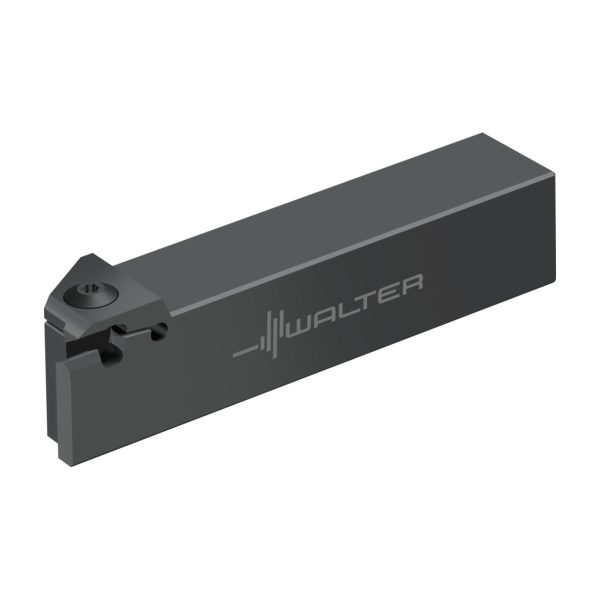

Sculă cu coadă – – Universal – G4511-2525R-T5DX18

Sculă cu coadă – – Universal G4511-1616R-T5DX18-G4511-1616R-T5DX18-0691142935 Sculă cu coadă – – Universal – G4511-2020R-T5DX18
Sculă cu coadă – – Universal G4511-1616R-T5DX18-G4511-1616R-T5DX18-0691142935 Sculă cu coadă – – Universal – G4511-1212R-T5DX18

984,95 lei fără TVA - 1.191,79 lei cu TVA

Numărul articolului: 8120922Familie produs: G4511 SKU: G4511-2525R-T5DX18 UPC: 0685256935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,581 kg
Dimensiuni 135 × 35 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Unghi de înclinare

Lăţime funcţională

Tipul de unghi de atac

Tip unealtă

group_name_2

Canelare
group_name_7

G4511
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare22,35mm
A2
Lățime funcțională22,35mm
A3
Lungime funcțională125mm
A4
Înălțime de funcționare104mm
A71
Diametru axial de canelare, minim104mm
A8
Adâncime de așchiere5mm
B3
Lungime în consolă125mm
B5
Cantitate rezerve de reascuțire125mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii2525
C4
Înălțimea cozii25mm
C5
Lățimea cozii25mm
D7
Masă (greutate)0,553kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolG4511-2525R-T5DX18
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$DX18*******FX**
J6
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDSS
LPR
Lungime în consolă125mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii25mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
CDX
Adâncime de așchiere5mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii2525
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii25mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare25mm
IIC
Codare loc de separare plăcuță amovibilăWR$$DX18*******FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională125mm
LFCIRP
Functional length to cutting item reference point125
LPR
Lungime în consolă125mm
NOI
Număr de posibilități de utilizare80
OAL
Cantitate rezerve de reascuțire125mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG4511-20-32-R-DX
WF
Lățime funcțională22,35mm
WFCIRP
Width to cutting item reference point22,35mm
WT
Masă (greutate)0,553kg
XYWD
xyw plane distance-125mm
XZWD
xzw plane distance25mm

Descriere

Sculă cu coadă – – Universal G4511 • Fixare cu șuruburi • O singură sculă pentru o varietate de lățimi de canelare • metric • Coadă cu secțiune pătrată • Dreapta • DX18 • s=2mm • Tmax=5mm

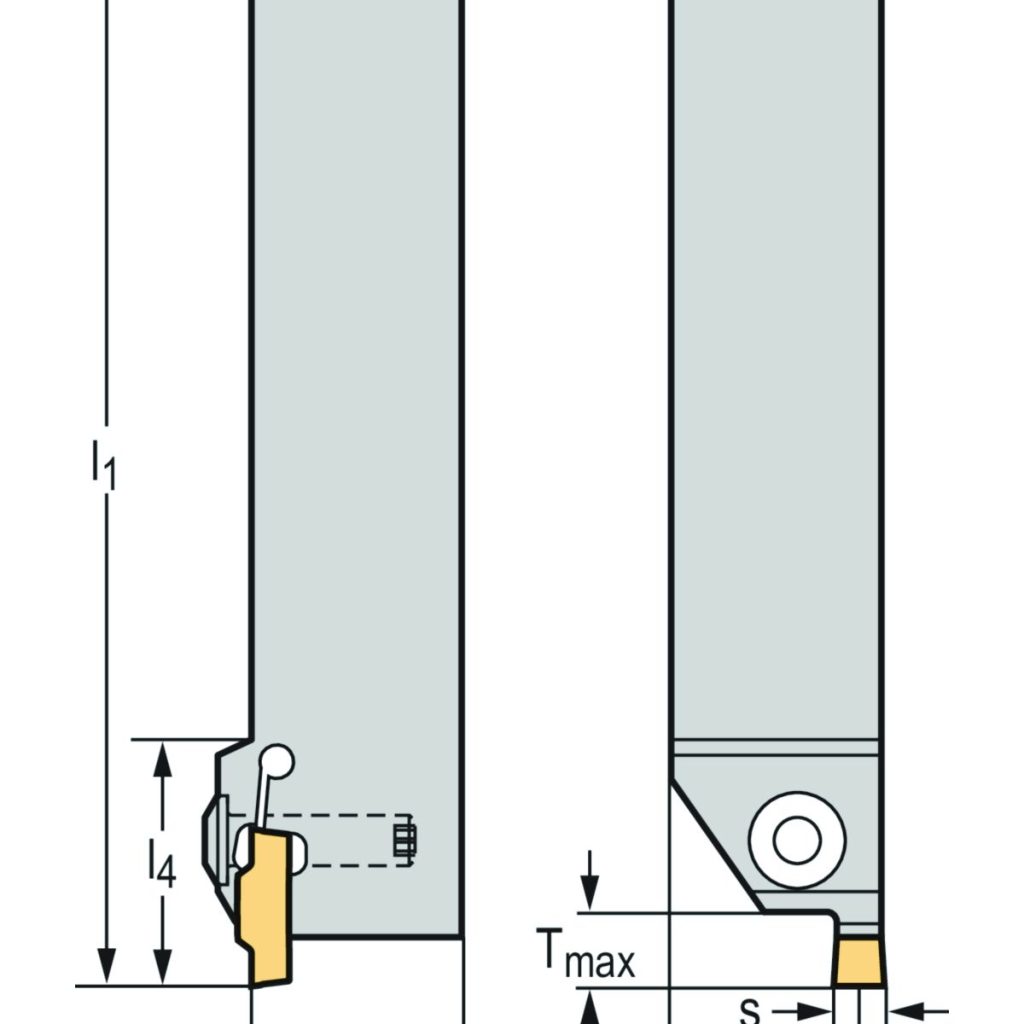

DenumireDescriereValoareUnitate
bLățimea cozii25mm
T<sub>max</sub>Adâncime maximă de așchiere5mm
sLățimea plăcuței așchietoare2 - 6
h = h<sub>1</sub>Înălțimea cozii25mm
l<sub>1</sub>Lungimea totală125mm
l<sub>4</sub>Lungimea maximă în consolă29mm
CodificareCodificare sculăG4511-2525R-T5DX18
TipPlăcuțe amovibile posibileDX18- . E ..; DX18- . F ..
f<sub>1</sub>Lățimea funcțională22,4mm
