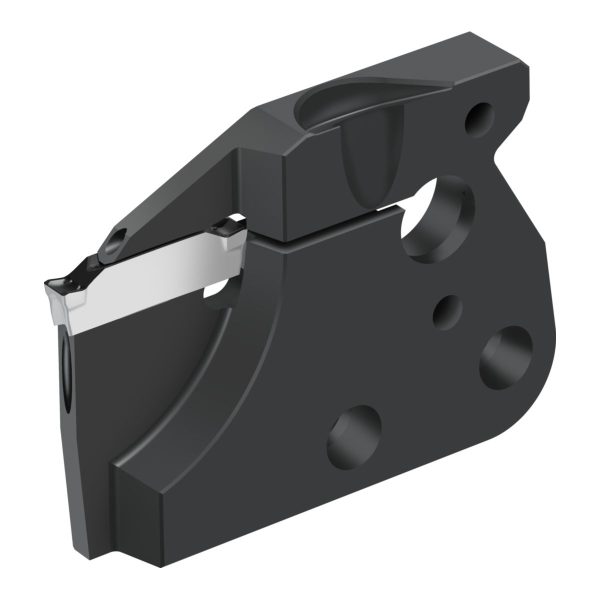

Modul de canelare – canelare radială G4634-33L-2T13DX18-P-G4634-33L-2T13DX18-P-0637345937
Modul de canelare – canelare radială G4634-33L-2T13DX18-P-G4634-33L-2T13DX18-P-0637345937

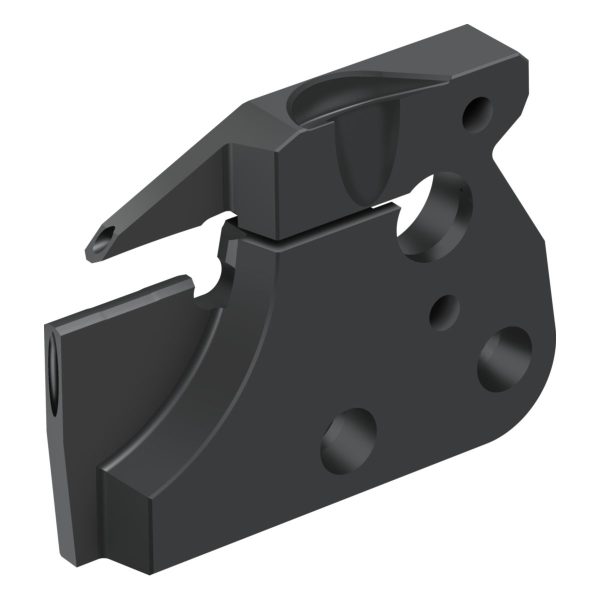

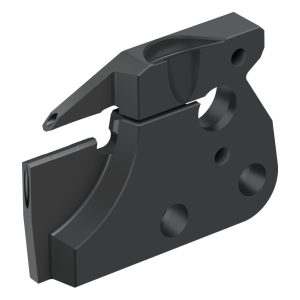

Modul de canelare – canelare radială - G4634-33L-2T16DX18-P - imagine 2
Modul de canelare – canelare radială - G4634-33L-2T16DX18-P - imagine 3

Modul de canelare – canelare radială – G4634-33L-2T16DX18-P

Bară pentru strunjire interioară – canelare interioară G3221-32SR-MX22-2-P-G3221-32SR-MX22-2-P-4063464057757 Bară pentru strunjire interioară – canelare interioară – G3221-32SR-MX22-2-P
Modul de canelare – canelare radială G4634-33L-2T13DX18-P-G4634-33L-2T13DX18-P-0637345937 Modul de canelare – canelare radială – G4634-33L-3T16DX18-P

968,89 lei fără TVA - 1.172,36 lei cu TVA

Numărul articolului: 8038918Familie produs: ED300 SKU: G4634-33L-2T16DX18-P UPC: 0659374937 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,062 kg
Dimensiuni 92 × 14 mm
DenumireDescriereValoareUnitate
A18
Lățimea plăcuței, dimensiune nominală45,5mm
A3
Lungime funcțională45,5mm
A4
Înălțime de funcționare24mm
A8
Adâncime de așchiere45,5mm
B5
Cantitate rezerve de reascuțire45,5mm
BLD
Identificator imagine4
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISO$$$$
C4
Înălțimea cozii33mm
C8
Lățimea cozii7,2mm
D7
Masă (greutate)0,04kg
E1
Unghiul de atac0°
E4
Unghi de degajare ortogonal°°
F1
Unghi de înclinare0°
F1
Sensul de așchiereL
F5
Tip de fixare plăcuță amovibilăC
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolG4634-33L-2T16DX18-P
J22
Codificare produs7632
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$DX182000***EX**
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
NSM
Număr standard caracteristicăDIN4000-175
DenumireDescriereValoareUnitate
WT
Masă (greutate)0,04kg

Descriere

Modul de canelare – canelare radială G4634-P • metric • Stânga • DX18 • Răcire de precizie

DenumireDescriereValoareUnitate
WLățimea cozii7,2mm
T<sub>max</sub>Adâncime maximă de așchiere16mm
sLățimea plăcuței așchietoare2
D<sub>max</sub>Diametru maxim de penetrare32mm
h<sub>1</sub>înălțimea centrul24mm
l<sub>1</sub>Lungimea totală46mm
CodificareCodificare sculăG4634-33L-2T16DX18-P
TipPlăcuțe amovibile posibileDX18-2E2 ..
Mărime modulMărime modulE33
s<sub>1</sub>Lățimea corpului1,6mm
