Sculă cu coadă – canelare radială – G5011.16R-5T12GD26-P

Sculă cu coadă – canelare radială G5011.16R-6T21GD26-P-G5011.16R-6T21GD26-P-4063467235039 Sculă cu coadă – canelare radială – G5011.16R-4T12GD26-P
Sculă cu coadă – canelare radială G5011.16R-6T21GD26-P-G5011.16R-6T21GD26-P-4063467235039 Sculă cu coadă – canelare radială – G5011.16R-5T21GD26-P

1.477,43 lei fără TVA - 1.787,69 lei cu TVA

Numărul articolului: 8778695Familie produs: G5011 SKU: G5011.16R-5T12GD26-P EAN: 4063467235015 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Unghi de înclinare

Lăţime funcţională

Unghi de degajare ortogonal

Tip unealtă

group_name_2

Canelare
group_name_7

G5011
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare23,3mm
A2
Lățime funcțională23,3mm
A3
Lungime funcțională125mm
A4
Înălțime de funcționare12mm
A8
Adâncime de așchiere12mm
B3
Lungime în consolă125mm
B5
Cantitate rezerve de reascuțire125mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C4
Mărime adaptor, pe partea mașinii1616
C4
Înălțimea cozii25,4mm
C5
Lățimea cozii25,4mm
D7
Masă (greutate)0,538kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolG5011.16R-5T12GD26-P
J22
Codificare produs8352
J41
Codare loc de separare plăcuță amovibilăWR$$GD2650007**FX**
J6
Codare loc de separare pe partea mașiniiVKT01B1616$$$$
J8
Procedee de prelucrareDEA
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii25,4mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01B1616$$$$
CDX
Adâncime de așchiere12mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideB
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii1616
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii25,4mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare25,4mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GD2650007**FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională125mm
LFCIRP
Functional length to cutting item reference point125
LPR
Lungime în consolă125mm
NOI
Număr de posibilități de utilizare45
OAL
Cantitate rezerve de reascuțire125mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.45°
TQ
Torque5Nm
TSYC
Identificator imagineG5011-10-20-R-GD-INCH-P
WF
Lățime funcțională23,3mm
WFCIRP
Width to cutting item reference point23,3mm
WT
Masă (greutate)0,538kg
XYWD
xyw plane distance-125mm
XZWD
xzw plane distance25,4mm

Descriere

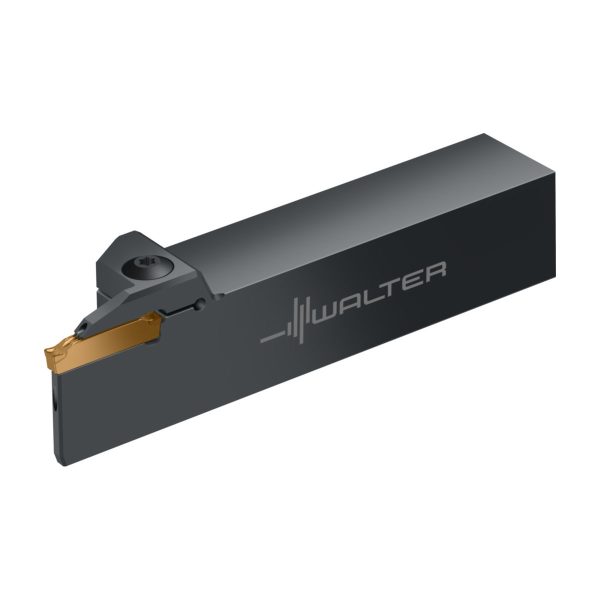

Sculă cu coadă – canelare radială G5011…-P • Fixare cu șuruburi • Răcire de precizie • inch • s= • Tmax=

Descriere unealtă

Control optim al așchiilor prin răcirea de precizie pe fața de degajare și pe flanc
Pentru plăcuțe de canelare GD26 cu caneluri profilate duble

Domenii de utilizare

Prima opțiune pentru toate operațiunile de canelare/strunjire de canelare
Utilizabil începând cu o presiune de la 10 bari până la maximum 150 de bari a lichidului de răcire
Canelare radială și debitare, strunjire și strunjire de copiere până la 26 mm adâncime de canelare
Utilizare universală pe strunguri de toate tipurile

Avantajele Dvs.

Parametrii de așchiere crescuți datorită noului profil cu caneluri și răcirii de precizie
Stabilitate crescută și fiabilitate a procesului datorită profilului cu caneluri Groov·tec™ GD
Manevrare simplă a sculei, chiar și în poziție inversată
Cea mai bună evacuare a așchiilor datorită înălțimii reduse a capului
Durabilitate și productivitate mai înalte datorită răcirii optime direct în zona de așchiere

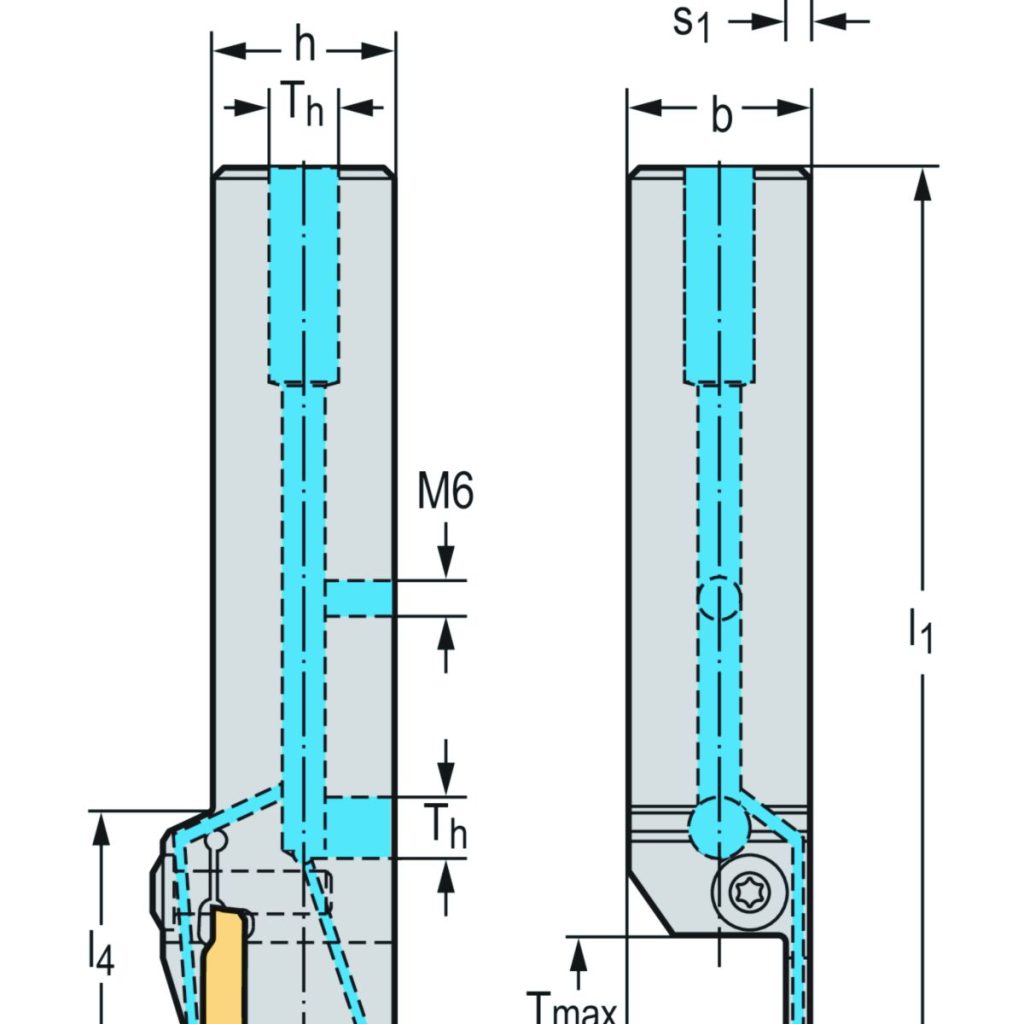

DenumireDescriereValoareUnitate
bLățimea cozii1inch
T<sub>max</sub>Adâncime maximă de așchiere0,472inch
T<sub>h</sub>Mărime filet pentru intrarea lichidului de răcireG1/8"
sLățimea plăcuței așchietoare5
h = h<sub>1</sub>Înălțimea cozii1inch
l<sub>1</sub>Lungimea totală4,921inch
l<sub>4</sub>Lungimea maximă în consolă1,378inch
CodificareCodificare sculăG5011.16R-5T12GD26-P
TipPlăcuțe amovibile posibileGD26-5 ..
s<sub>1</sub>Lățimea corpului0,165inch
f<sub>1</sub>Lățimea funcțională0,917inch
