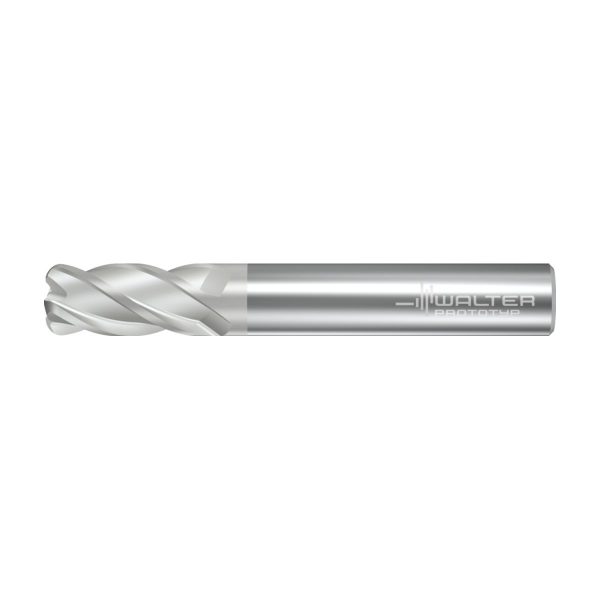

Freze cilindro-frontale/de canelare din carbură metalică – H2038217-10-2
1.488,13 lei fără TVA - 1.800,64 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,076 kg |
|---|---|
| Dimensiuni | 90 × 18 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungime în consolă | |
| Denumire sort de la producător | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare din carbură solidă, PCD și ceramică |
| group_name_7 | Proto·max™ Inox, R, Z = 4 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 22 | mm |
B2 | Lungimea muchiei așchietoare, max. | 22 | mm |
B3 | Lungime în consolă | 32 | mm |
B4 | Lungime utilă | 72 | mm |
B5 | Cantitate rezerve de reascuțire | 72 | mm |
B6 | Lungime cap | 32 | mm |
B71 | Lungime funcțională | 72 | mm |
B9 | Lungime gât | 22 | |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 100 | |
C3 | Diametru de prindere, pe partea mașinii | 10 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h5 | |
C4 | Lungime coadă | 40 | mm |
D6 | Turație, maximă | 80000 | 1/min |
D7 | Masă (greutate) | 0,076 | kg |
E2 | Unghi de degajare lateral | 13,5 | ° |
E3 | Unghi axial de așchiere | 4 | ° |
E4 | Unghi de plonjare, max. | 6 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 4 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 4 | |
F3 | Sens elice | R | |
F4 | Unghiul elicei | 38 | ° |
G1 | Rază la colț | 2 | mm |
H21 | Intrare agent de lubrifiere/răcire | 4 | |
H22 | Ieșire agent de lubrifiere/răcire | 4 | |
H3 | Denumire sort de la producător | TAA | |
H4 | Execuția sculei | H | |
H5 | Acoperire/suprafață | TiAlN + TiAI | |
J1 | Standard | DIN 6527 L | |
J11 | Număr standard sub formă de litere | HA | |
J21 | Număr articol | H2038217-10-2 | |
J22 | Codificare produs | 5994 | |
J3 | Codificare produs | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL01G1000h$05 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPL | |
LPR | Lungime în consolă | 32 | mm |
NSM | Număr standard caracteristică | DIN4000-82 | |
OAL | Cantitate rezerve de reascuțire | 72 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 22 | mm |
BD | Diametrul corpului | 10 | mm |
BMC | Execuția sculei | H | |
CBMD | Spărgător de așchii, denumirea producătorului | STRAI | |
CCMS | Codare loc de separare pe partea mașinii | ZYL01G1000h$05 | |
CNSC | Intrare agent de lubrifiere/răcire | 4 | |
COATING | Acoperire/suprafață | TiAlN + TiAI | |
CP | Coolant pressure | 0 | MPa |
CPDF | Diviziune | ||
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | G | |
CXSC | Ieșire agent de lubrifiere/răcire | 4 | |
CZCMS | Mărime adaptor, pe partea mașinii | 100 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 10 | mm |
FHA | Unghiul elicei | 38 | ° |
FHH | Sens elice | R | |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 13,5 | ° |
GAMP | Unghi axial de așchiere | 4 | ° |
GRADE | Denumire sort de la producător | TAA | |
HAND | Sensul de așchiere | R | |
IEP | Interupted edge property | 0 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 90 | ° |
KAPR | Unghiul de atac | 90 | ° |
LF | Lungime funcțională | 72 | mm |
LS | Lungime coadă | 40 | mm |
LU | Lungime utilă | 22 | mm |
OAL | Cantitate rezerve de reascuțire | 72 | mm |
OHX | Lungime în consolă | 32 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 2 | mm |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 6 | ° |
RPMX | Turație, maximă | 80000 | 1/min |
TSYC | Identificator imagine | H2038217 | |
ULDR | Usable length diameter ratio | 2,2 | |
WT | Masă (greutate) | 0,076 | kg |
XYWD | xyw plane distance | -72 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 4 |
