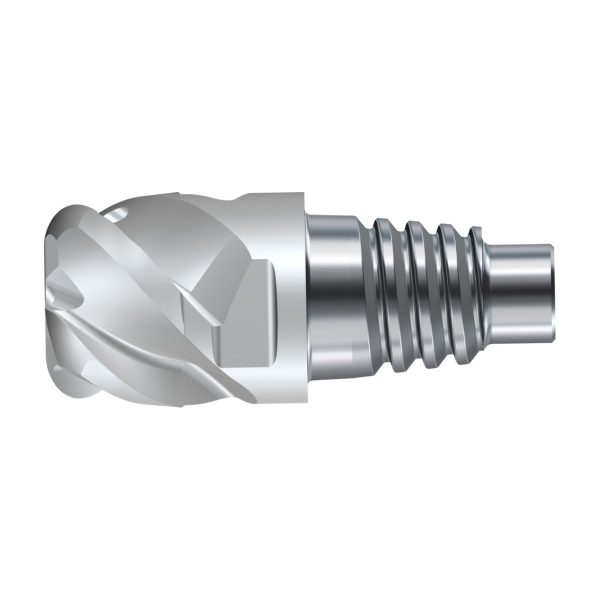

Freze cilindro-frontale/de canelare din carbură metalică - H2EC38217-E12-12-4 - imagine 1
Freze cilindro-frontale/de canelare din carbură metalică - H2EC38217-E12-12-4 - imagine 2

Freze cilindro-frontale/de canelare din carbură metalică – H2EC38217-E12-12-4

Freze cilindro-frontale/de canelare din carbură metalică – H2EC38217-E12-12-1.5
Freze cilindro-frontale/de canelare din carbură metalică – H2EC38217-E16-16-1

856,48 lei fără TVA - 1.036,34 lei cu TVA

PMKNSHO
●●●
Numărul articolului: 6335194Familie produs: 1H2EC38217 SKU: H2EC38217-E12-12-4 EAN: 4042446242367 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,025 kg
Dimensiuni 50 × 18 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Proto·max™ Inox R, Z=4-5
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)11,7mm
A5
Diametrul gâtului11,7mm
B2
Lungimea muchiei așchietoare, max.7,5mm
B3
Lungime în consolă14,5mm
B4
Lungime utilă14,5mm
B5
Cantitate rezerve de reascuțire28,3mm
B6
Lungime cap14,5mm
B71
Lungime funcțională14,5mm
B9
Lungime gât14,5
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSAC
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii120
C3
Diametru de prindere, pe partea mașinii11,7mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,013kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere13,5°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei50°
G1
Rază la colț4mm
H11
Codificare standard sort, utilizare principală-
H22
Ieșire agent de lubrifiere/răcire2
H3
Denumire sort de la producătorTAA
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN + TiAl
J1
StandardPWZ-NORM
J21
Număr articolH2EC38217-E12-12-4
J22
Codificare produs5990
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiSAC04A0120$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă14,5mm
NSM
Număr standard caracteristicăDIN4000-82
OAL
Cantitate rezerve de reascuțire28,3mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.7,5mm
BD
Diametrul corpului11,7mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiSAC04A0120$$$$
CNSC
Intrare agent de lubrifiere/răcire1
COATING
Acoperire/suprafațăTiAlN + TiAl
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire2
CZCMS
Mărime adaptor, pe partea mașinii120
DC
Diametru muchie așchietoare 1 (diametru nominal)12mm
DN
Diametrul gâtului11,7mm
FHA
Unghiul elicei50°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere13,5°
GRADE
Denumire sort de la producătorTAA
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază14,5mm
LF
Lungime funcțională14,5mm
LU
Lungime utilă14,5mm
OAL
Cantitate rezerve de reascuțire28,3mm
OHX
Lungime în consolă14,5mm
PHI
Phi0°
RE
Rază la colț4mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineH2EC38217
ULDR
Usable length diameter ratio1,208
WT
Masă (greutate)0,013kg
XYWD
xyw plane distance-14,5mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze cilindro-frontale/de canelare din carbură metalică H2EC38217 • Proto∙max™Inox • ConeFit • metric • flute helix angle 50° • center cutting capability • TAA • Dc=12mm • R=4mm • Z=4

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare7,5mm
d<sub>1</sub>Diametrul coziiE12
D<sub>c</sub>Diametrul muchiei așchietoare12mm
d<sub>2</sub>Diametrul corpului11,7mm
l<sub>1</sub>Lungimea totală28,3mm
l<sub>4</sub>Lungimea funcțională14,5mm
CodificareCodificare sculăH2EC38217-E12-12-4
RRază4mm
SWDimensiunea cheii10mm
ZNumărul de dinți4
