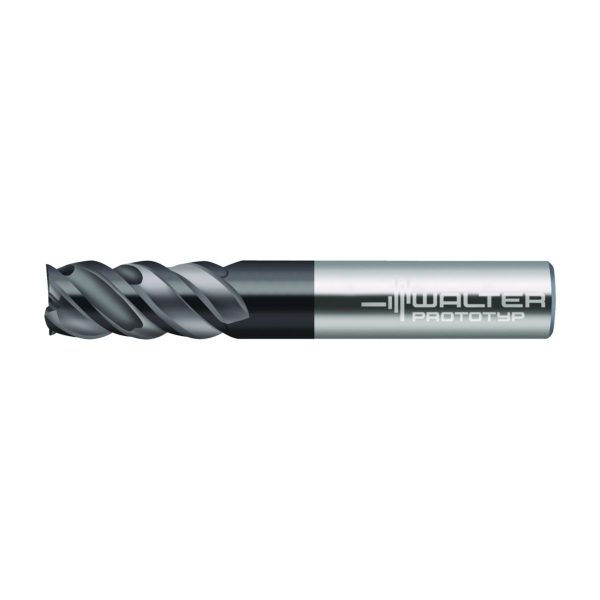

Freze cilindro-frontale/de canelare din carbură metalică – H3071118-14
1.793,26 lei fără TVA - 2.169,84 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,228 kg |
|---|---|
| Dimensiuni | 117 × 23 mm |
| Domeniu de utilizare | |
| Lungime în consolă | |
| Unghi axial de așchiere | |
| Tip unealtă | |
| group_name_2 | Scule de frezare din carbură solidă, PCD și ceramică |
| group_name_7 | Tough Guys, fără rz.colţ, Z = 3-4, H 50, Stand.P L |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 26 | mm |
B2 | Lungimea muchiei așchietoare, max. | 26 | mm |
B3 | Lungime în consolă | 59 | mm |
B4 | Lungime utilă | 104 | mm |
B5 | Cantitate rezerve de reascuțire | 104 | mm |
B6 | Lungime cap | 59 | mm |
B71 | Lungime funcțională | 104 | mm |
B9 | Lungime gât | 26 | |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 140 | |
C3 | Diametru de prindere, pe partea mașinii | 14 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
C4 | Lungime coadă | 45 | mm |
D6 | Turație, maximă | 80000 | 1/min |
D7 | Masă (greutate) | 0,213 | kg |
E2 | Unghi de degajare lateral | -18,5 | ° |
E3 | Unghi axial de așchiere | 1,5 | ° |
E4 | Unghi de plonjare, max. | 6 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 4 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 4 | |
F3 | Sens elice | R | |
F4 | Unghiul elicei | 50 | ° |
G2 | Lățime fațetă de colț | 0,15 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H3 | Denumire sort de la producător | TAX | |
H4 | Execuția sculei | H | |
H5 | Acoperire/suprafață | TiAlN | |
J1 | Standard | PWZ-NORM L | |
J11 | Număr standard sub formă de litere | HA | |
J21 | Număr articol | H3071118-14 | |
J22 | Număr articol | 5977 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL01G1400h$06 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPL | |
LPR | Lungime în consolă | 59 | mm |
NSM | Număr standard caracteristică | DIN4000-82 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 26 | mm |
BD | Diametrul corpului | 14 | mm |
BMC | Execuția sculei | H | |
CBMD | Spărgător de așchii, denumirea producătorului | STRAI | |
CCMS | Codare loc de separare pe partea mașinii | ZYL01G1400h$06 | |
CHW | Lățime fațetă de colț | 0,15 | mm |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | TiAlN | |
CP | Coolant pressure | MPa | MPa |
CPDF | Diviziune | 0 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | G | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 140 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 14 | mm |
FHA | Unghiul elicei | 50 | ° |
FHH | Sens elice | R | |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | -18,5 | ° |
GAMP | Unghi axial de așchiere | 1,5 | ° |
GRADE | Denumire sort de la producător | TAX | |
HAND | Sensul de așchiere | R | |
IEP | Interupted edge property | 0 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 90 | ° |
KAPR | Unghiul de atac | 90 | ° |
KCH | Unghi fațetă de protecție | 45 | ° |
LF | Lungime funcțională | 104 | mm |
LS | Lungime coadă | 45 | mm |
LU | Lungime utilă | 26 | mm |
OAL | Cantitate rezerve de reascuțire | 104 | mm |
OHX | Lungime în consolă | 59 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 6 | ° |
RPMX | Turație, maximă | 80000 | 1/min |
TSYC | Identificator imagine | H3071118 | |
ULDR | Usable length diameter ratio | 1,857 | |
WT | Masă (greutate) | 0,213 | kg |
XYWD | xyw plane distance | -104 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 4 |
Mandrină hidraulică de expansiune ASME B5.50 – AB016.K40-P20-065SKU: AB016.K40-P20-0651.793,26 lei fără TVA - 2.169,84 lei cu TVA- Mandrină hidraulică de expansiune ASME B5.50 – AB016.K50-P32-081SKU: AB016.K50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J30-P20-090SKU: AB016-J30-P20-0902.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J40-P20-072SKU: AB016-J40-P20-0721.793,26 lei fără TVA - 2.169,84 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P20-084SKU: AB016-J50-P20-0842.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P32-090SKU: AB016-J50-P32-0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S40-P20-065SKU: AB016-S40-P20-0651.793,26 lei fără TVA - 2.169,84 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P20-065SKU: AB016-S50-P20-0652.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P32-081SKU: AB016-S50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P32-100SKU: AB016-H100-P32-1003.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Mandrină hidraulică de expansiune Walter CaptoTM ISO 26623-1 – AB016-C5-P20-075SKU: AB016-C5-P20-0753.591,86 lei fără TVA - 4.346,15 lei cu TVA
- Mandrină hidraulică de expansiune Walter CaptoTM ISO 26623-1 – AB016-C6-P20-080SKU: AB016-C6-P20-0803.591,86 lei fără TVA - 4.346,15 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H63-P20-080SKU: AB016-H63-P20-0802.178,67 lei fără TVA - 2.636,19 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P20-090SKU: AB016-H100-P20-0903.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P32-081SKU: AB017.K50-P32-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K40-P14-064SKU: AB017.K40-P14-0642.242,91 lei fără TVA - 2.713,92 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K40-P20-064SKU: AB017.K40-P20-0642.242,91 lei fără TVA - 2.713,92 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P20-081SKU: AB017.K50-P20-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P32-100SKU: AB017-J40-P32-1001.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P20-090SKU: AB017-J50-P20-0902.344,61 lei fără TVA - 2.836,98 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P32-120SKU: AB017-J50-P32-1202.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J30-P20-090SKU: AB017-J30-P20-0901.707,61 lei fără TVA - 2.066,21 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P20-090SKU: AB017-J40-P20-0901.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P20-081SKU: AB017-S50-P20-0812.344,61 lei fără TVA - 2.836,98 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P32-103SKU: AB017-S50-P32-1032.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P20-081SKU: AB017-S40-P20-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P32-081SKU: AB017-S40-P32-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P32-110SKU: AB017-H100-P32-1102.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P14-095SKU: AB017-H100-P14-0952.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P20-105SKU: AB017-H100-P20-1052.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P14-085SKU: AB017-H63-P14-0851.814,67 lei fără TVA - 2.195,75 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P20-090SKU: AB017-H63-P20-0901.814,67 lei fără TVA - 2.195,75 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P32-125SKU: AB017-H63-P32-1252.055,55 lei fără TVA - 2.487,22 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P14-200SKU: AB025-J50-P14-2002.655,09 lei fără TVA - 3.212,66 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P14-100SKU: AB025-J50-P14-1001.809,31 lei fără TVA - 2.189,27 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P14-130SKU: AB025-J50-P14-1302.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P14-160SKU: AB025-J50-P14-1602.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J40-P14-200SKU: AB025-J40-P14-2001.691,55 lei fără TVA - 2.046,78 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J40-P14-090SKU: AB025-J40-P14-0901.150,90 lei fără TVA - 1.392,59 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J40-P14-120SKU: AB025-J40-P14-1201.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J40-P14-160SKU: AB025-J40-P14-1601.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P14-080SKU: AB025-S50-P14-0801.809,31 lei fără TVA - 2.189,27 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P14-120SKU: AB025-S50-P14-1202.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P14-160SKU: AB025-S50-P14-1602.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P14-200SKU: AB025-S50-P14-2002.655,09 lei fără TVA - 3.212,66 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P14-160SKU: AB025-S40-P14-1601.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P14-200SKU: AB025-S40-P14-2001.691,55 lei fără TVA - 2.046,78 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P14-120SKU: AB025-S40-P14-1201.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P14-080SKU: AB025-S40-P14-0801.150,90 lei fără TVA - 1.392,59 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H100-P14-160SKU: AB025-H100-P14-1602.237,55 lei fără TVA - 2.707,44 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H100-P14-200SKU: AB025-H100-P14-2002.895,97 lei fără TVA - 3.504,12 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H100-P14-095SKU: AB025-H100-P14-0951.975,26 lei fără TVA - 2.390,06 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H100-P14-120SKU: AB025-H100-P14-1202.237,55 lei fără TVA - 2.707,44 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P14-200SKU: AB025-H63-P14-2002.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P14-120SKU: AB025-H63-P14-1201.584,49 lei fără TVA - 1.917,23 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P14-090SKU: AB025-H63-P14-0901.397,13 lei fără TVA - 1.690,53 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P14-160SKU: AB025-H63-P14-1601.584,49 lei fără TVA - 1.917,23 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H100-P20-120SKU: AB019-H100-P20-1206.594,90 lei fără TVA - 7.979,83 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H100-P20-105SKU: AB019-H100-P20-1055.995,36 lei fără TVA - 7.254,39 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P14-120SKU: AB019-H63-P14-1204.887,29 lei fără TVA - 5.913,62 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P20-120SKU: AB019-H63-P20-1204.887,29 lei fără TVA - 5.913,62 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P20-100SKU: AB019-H63-P20-1004.442,99 lei fără TVA - 5.376,02 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P14-090SKU: AB019-H63-P14-0904.442,99 lei fără TVA - 5.376,02 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.090.20SKU: AK182.H100.090.203.222,51 lei fără TVA - 3.899,24 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.100.32SKU: AK182.H100.100.323.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică Walter CaptoTM ISO 26623-1 – AK182.C6.080.20SKU: AK182.C6.080.204.207,46 lei fără TVA - 5.091,03 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT40.065.20SKU: AK182.CAT40.065.201.905,67 lei fără TVA - 2.305,86 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT50.081.32SKU: AK182.CAT50.081.323.259,98 lei fără TVA - 3.944,58 lei cu TVA
- Mandrină cu extensie hidraulică Walter CaptoTM ISO 26623-1 – AK182.C5.075.20SKU: AK182.C5.075.203.864,87 lei fără TVA - 4.676,49 lei cu TVA
- Mandrină cu extensie hidraulică MAS-BT JIS B 6339 – AK182.BT30.090.20SKU: AK182.BT30.090.201.771,84 lei fără TVA - 2.143,93 lei cu TVA
- Mandrină cu extensie hidraulică MAS-BT JIS B 6339 – AK182.BT50.084.20SKU: AK182.BT50.084.202.901,33 lei fără TVA - 3.510,61 lei cu TVA
- 1.504,19 lei fără TVA - 1.820,07 lei cu TVA
- 974,25 lei fără TVA - 1.178,84 lei cu TVA
Descriere
Freze cilindro-frontale/de canelare din carbură metalică H3071118 • Tough Guys • coadă DIN 6535 HA • metric • flute helix angle 50° • Tip H 50 • center cutting capability • TAX • Dc=14mm • Z=4

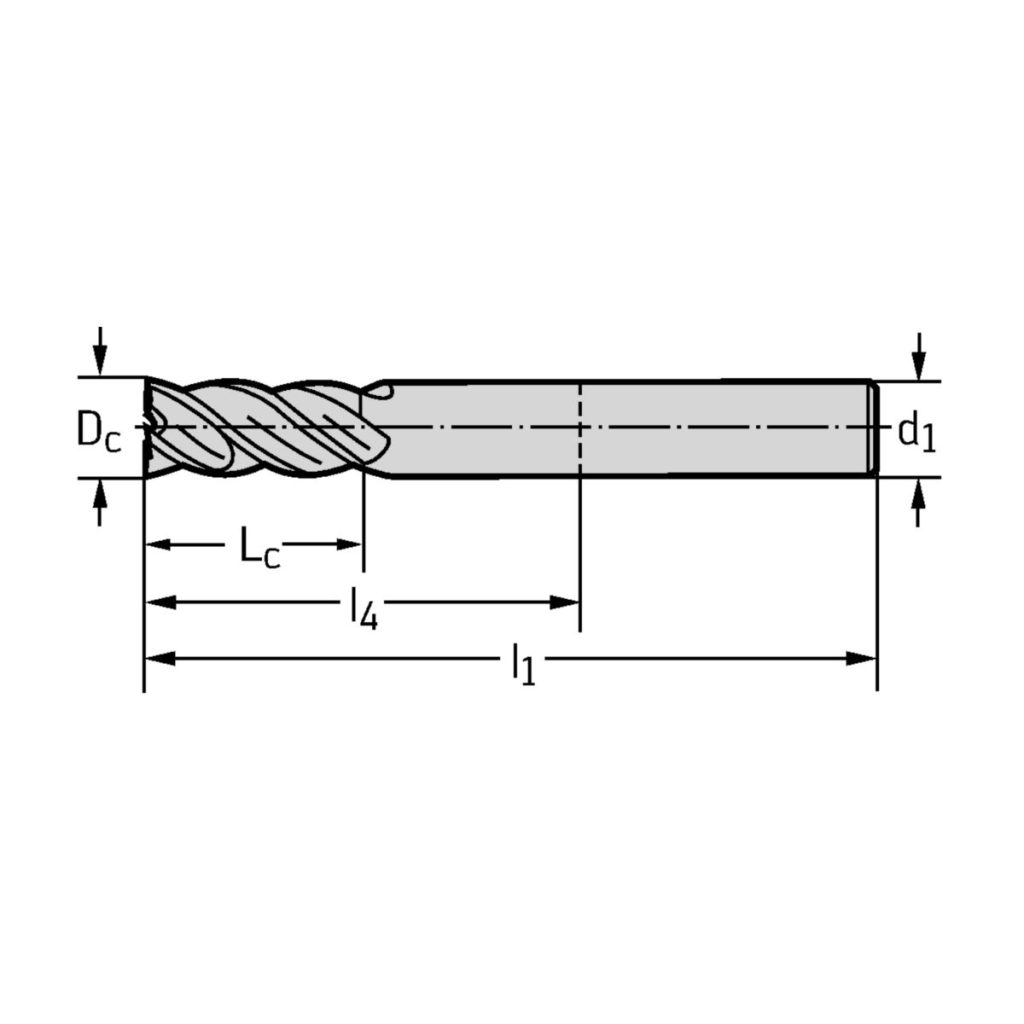

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| l<sub>11</sub> | Lățimea fațetei de colț | 0,15 | mm |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 14 | mm |
| Codificare | Codificare sculă | H3071118-14 | |
| Z | Numărul de dinți | 4 |
