Freze de filetat din carbură metalică – H5150106-M16X1
5.058,59 lei fără TVA - 6.120,89 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,244 kg |
|---|---|
| Dimensiuni | 97 × 25 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametru muchie aşchietoare 2 | |
| Lungime în consolă | |
| Interupted edge property | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Filetare prin frezare |
| group_name_7 | Freze de filetat din carbură metalică 2xDN |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Diametru muchie așchietoare 2 | 30 | mm |
B2 | Lungimea muchiei așchietoare, max. | 30 | mm |
B3 | Lungime în consolă | 44 | mm |
B4 | Lungime utilă | 92 | mm |
B5 | Cantitate rezerve de reascuțire | 92 | mm |
B6 | Lungime cap | 44 | mm |
B71 | Lungime funcțională | 68 | mm |
BLD | Identificator imagine | 10 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 10 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 160 | |
C3 | Diametru de prindere, pe partea mașinii | 16 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
C4 | Lungime coadă | 48 | mm |
D11 | Tip de freză | T | |
D31 | Tip de filet | M | |
D32 | Pasul filetului | 1 | mm |
D37 | Thread diameter nominal | 16 | |
D38 | Thread diameter size maximum | 16 | |
D6 | Turație, maximă | 80000 | 1/min |
D7 | Masă (greutate) | 0,244 | kg |
E2 | Unghi de degajare lateral | 7,5 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 6 | |
F3 | Sens elice | R | |
F4 | Unghiul elicei | 20 | ° |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H3 | Denumire sort de la producător | TICN | |
H4 | Execuția sculei | H | |
H5 | Acoperire/suprafață | TiCN | |
J1 | Standard | - | |
J11 | Număr standard sub formă de litere | WE | |
J21 | Număr articol | H5150106-M16X1 | |
J3 | Siglă companie | W | |
J6 | Siglă companie | ZYL10G1600h$06 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FSC | |
NSM | Număr standard caracteristică | DIN4000-82 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 30 | mm |
BD | Diametrul corpului | 16 | mm |
BMC | Execuția sculei | H | |
CCMS | Codare loc de separare pe partea mașinii | ZYL10G1600h$06 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | TiCN | |
CP | Coolant pressure | 0 | MPa |
CPDF | Diviziune | 0 | |
CUB | Connection unit basis | ||
CUBPMS | Connection unit base precision machine side | G | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 160 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 16 | mm |
FHA | Unghiul elicei | 20 | ° |
FHH | Sens elice | R | |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 7,5 | ° |
GRADE | Denumire sort de la producător | TICN | |
HAND | Sensul de așchiere | R | |
IEP | Interupted edge property | 0 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 68 | mm |
LS | Lungime coadă | 48 | mm |
LSC | Lungime gaură de fixare | 48 | mm |
LU | Lungime utilă | 30 | mm |
OAL | Cantitate rezerve de reascuțire | 92 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 80000 | 1/min |
TG | Conicitate | 0 | |
THFT | Tip de filet | M | |
TP | Pasul filetului | 1 | mm |
TPT | Profil parțial/integral | F | |
TSYC | Identificator imagine | H5150106 | |
TTP | Filet exterior/interior | E | |
WT | Masă (greutate) | 0,244 | kg |
XYWD | xyw plane distance | -92 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 6 |
Mandrină hidraulică de expansiune ASME B5.50 – AB016.K40-P20-065SKU: AB016.K40-P20-0651.793,26 lei fără TVA - 2.169,84 lei cu TVA- Mandrină hidraulică de expansiune ASME B5.50 – AB016.K50-P32-081SKU: AB016.K50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J30-P20-090SKU: AB016-J30-P20-0902.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J40-P20-072SKU: AB016-J40-P20-0721.793,26 lei fără TVA - 2.169,84 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P20-084SKU: AB016-J50-P20-0842.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P32-090SKU: AB016-J50-P32-0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S40-P20-065SKU: AB016-S40-P20-0651.793,26 lei fără TVA - 2.169,84 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P20-065SKU: AB016-S50-P20-0652.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P32-081SKU: AB016-S50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P32-100SKU: AB016-H100-P32-1003.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Mandrină hidraulică de expansiune Walter CaptoTM ISO 26623-1 – AB016-C5-P20-075SKU: AB016-C5-P20-0753.591,86 lei fără TVA - 4.346,15 lei cu TVA
- Mandrină hidraulică de expansiune Walter CaptoTM ISO 26623-1 – AB016-C6-P20-080SKU: AB016-C6-P20-0803.591,86 lei fără TVA - 4.346,15 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H63-P20-080SKU: AB016-H63-P20-0802.178,67 lei fără TVA - 2.636,19 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P20-090SKU: AB016-H100-P20-0903.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P32-081SKU: AB017.K50-P32-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K40-P20-064SKU: AB017.K40-P20-0642.242,91 lei fără TVA - 2.713,92 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P20-081SKU: AB017.K50-P20-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K40-P16-064SKU: AB017.K40-P16-0642.242,91 lei fără TVA - 2.713,92 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P16-090SKU: AB017-J40-P16-0901.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P32-100SKU: AB017-J40-P32-1001.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P20-090SKU: AB017-J50-P20-0902.344,61 lei fără TVA - 2.836,98 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P32-120SKU: AB017-J50-P32-1202.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J30-P20-090SKU: AB017-J30-P20-0901.707,61 lei fără TVA - 2.066,21 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P20-090SKU: AB017-J40-P20-0901.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J30-P16-090SKU: AB017-J30-P16-0901.707,61 lei fără TVA - 2.066,21 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P20-081SKU: AB017-S50-P20-0812.344,61 lei fără TVA - 2.836,98 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P16-081SKU: AB017-S50-P16-0812.344,61 lei fără TVA - 2.836,98 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P32-103SKU: AB017-S50-P32-1032.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P16-081SKU: AB017-S40-P16-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P20-081SKU: AB017-S40-P20-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P32-081SKU: AB017-S40-P32-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P32-110SKU: AB017-H100-P32-1102.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P16-100SKU: AB017-H100-P16-1002.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P20-105SKU: AB017-H100-P20-1052.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P16-090SKU: AB017-H63-P16-0901.814,67 lei fără TVA - 2.195,75 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P20-090SKU: AB017-H63-P20-0901.814,67 lei fără TVA - 2.195,75 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P32-125SKU: AB017-H63-P32-1252.055,55 lei fără TVA - 2.487,22 lei cu TVA
- Adaptor cu coadă Weldon – C5-391.20-16 060SKU: C5-391.20-16 0602.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Adaptor cu coadă Weldon – C4-391.20-16 055SKU: C4-391.20-16 0552.119,79 lei fără TVA - 2.564,95 lei cu TVA
- Adaptor cu coadă Weldon – C6-391.20-16 065SKU: C6-391.20-16 0652.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor cu coadă Weldon – C8-391.20-16 070SKU: C8-391.20-16 0702.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H63-W16-120SKU: AB044-H63-W16-120942,13 lei fără TVA - 1.139,98 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H63-W16-160SKU: AB044-H63-W16-160942,13 lei fără TVA - 1.139,98 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H63-W16-080SKU: AB044-H63-W16-080829,72 lei fără TVA - 1.003,96 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H100-W16-100SKU: AB044-H100-W16-1001.172,31 lei fără TVA - 1.418,50 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H100-W16-160SKU: AB044-H100-W16-1601.327,54 lei fără TVA - 1.606,32 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W16-100SKU: AB044-S40-W16-100685,18 lei fără TVA - 829,07 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W16-160SKU: AB044-S40-W16-160776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W16-063SKU: AB044-S40-W16-063594,18 lei fără TVA - 718,96 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W16-160SKU: AB044-S50-W16-1601.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W16-063SKU: AB044-S50-W16-063931,42 lei fără TVA - 1.127,02 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W16-100SKU: AB044-S50-W16-1001.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W16-100SKU: AB044-J40-W16-100685,18 lei fără TVA - 829,07 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W16-160SKU: AB044-J40-W16-160776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W16-063SKU: AB044-J40-W16-063594,18 lei fără TVA - 718,96 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W16-100SKU: AB044-J50-W16-1001.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W16-160SKU: AB044-J50-W16-1601.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W16-080SKU: AB044-J50-W16-0801.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H100-P16-120SKU: AB019-H100-P16-1206.594,90 lei fără TVA - 7.979,83 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H100-P20-120SKU: AB019-H100-P20-1206.594,90 lei fără TVA - 7.979,83 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H100-P16-100SKU: AB019-H100-P16-1005.995,36 lei fără TVA - 7.254,39 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H100-P20-105SKU: AB019-H100-P20-1055.995,36 lei fără TVA - 7.254,39 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P16-120SKU: AB019-H63-P16-1204.887,29 lei fără TVA - 5.913,62 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P20-120SKU: AB019-H63-P20-1204.887,29 lei fără TVA - 5.913,62 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P20-100SKU: AB019-H63-P20-1004.442,99 lei fără TVA - 5.376,02 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P16-095SKU: AB019-H63-P16-0954.442,99 lei fără TVA - 5.376,02 lei cu TVA
- Adaptor cu coadă Weldon – A170M.0.50.070.16SKU: A170M.0.50.070.161.573,78 lei fără TVA - 1.904,27 lei cu TVA
- Adaptor cu coadă Weldon – A170M.0.63.070.16SKU: A170M.0.63.070.161.605,90 lei fără TVA - 1.943,14 lei cu TVA
- Adaptor cu coadă Weldon – A170M.0.40.070.16SKU: A170M.0.40.070.161.536,31 lei fără TVA - 1.858,94 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.090.20SKU: AK182.H100.090.203.222,51 lei fără TVA - 3.899,24 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.100.32SKU: AK182.H100.100.323.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică Walter CaptoTM ISO 26623-1 – AK182.C6.080.20SKU: AK182.C6.080.204.207,46 lei fără TVA - 5.091,03 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT40.065.20SKU: AK182.CAT40.065.201.905,67 lei fără TVA - 2.305,86 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT50.081.32SKU: AK182.CAT50.081.323.259,98 lei fără TVA - 3.944,58 lei cu TVA
- Mandrină cu extensie hidraulică Walter CaptoTM ISO 26623-1 – AK182.C5.075.20SKU: AK182.C5.075.203.864,87 lei fără TVA - 4.676,49 lei cu TVA
- Mandrină cu extensie hidraulică MAS-BT JIS B 6339 – AK182.BT30.090.20SKU: AK182.BT30.090.201.771,84 lei fără TVA - 2.143,93 lei cu TVA
- Mandrină cu extensie hidraulică MAS-BT JIS B 6339 – AK182.BT50.084.20SKU: AK182.BT50.084.202.901,33 lei fără TVA - 3.510,61 lei cu TVA
- 1.504,19 lei fără TVA - 1.820,07 lei cu TVA
- 974,25 lei fără TVA - 1.178,84 lei cu TVA
Descriere

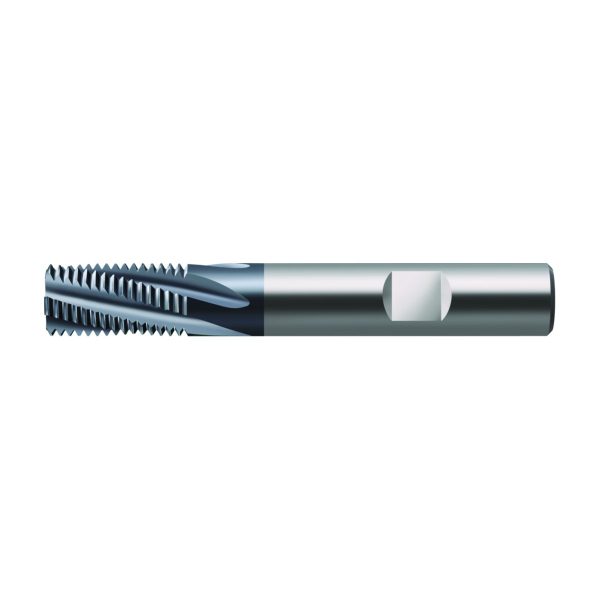

Freze de filetat din carbură metalică • TME • M60 • TICN • ≤2xD • coadă DIN 6535 HB • P=1mm • Dc=16mm
Descriere unealtă
Acoperire TiCN
Coadă conform DIN 6535 HB
Freză de filetat universală pentru filet exterior
Număr mare de dinți
Domenii de utilizare
Filet exterior
Materiale ISO P, M, K, N și S până la 48 HRC
Avantajele Dvs.
Timp scurt de prelucrare

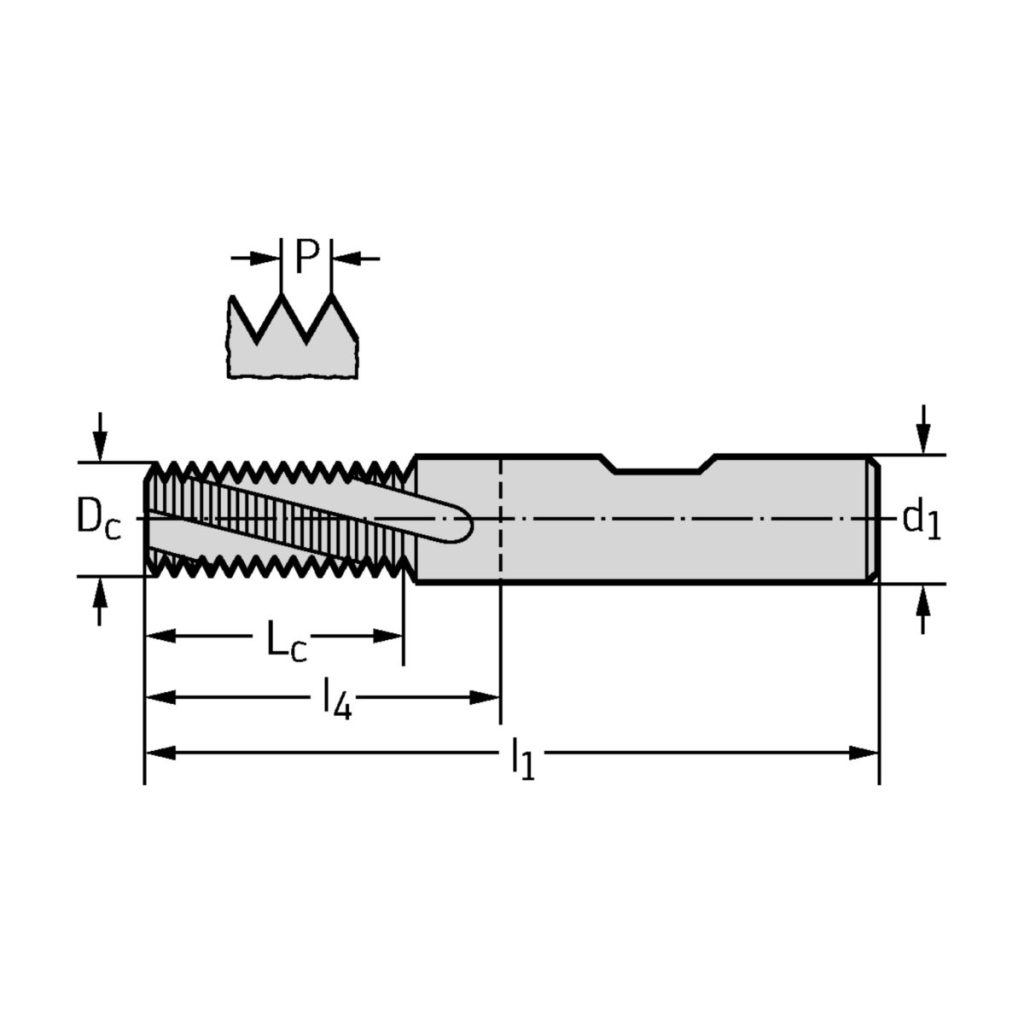

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Adâncime maximă de așchiere | 30 | mm |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 16 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 16 | mm |
| D<sub>N</sub> | Dimensiunea filetului | MF 16X1 | |
| l<sub>1</sub> | Lungimea totală | 92 | mm |
| l<sub>4</sub> | Lungimea funcțională | 44 | mm |
| Codificare | Codificare sculă | H5150106-M16X1 | |
| P | Pasul filetului | 1 | mm |
| Z | Numărul de dinți | 6 |
