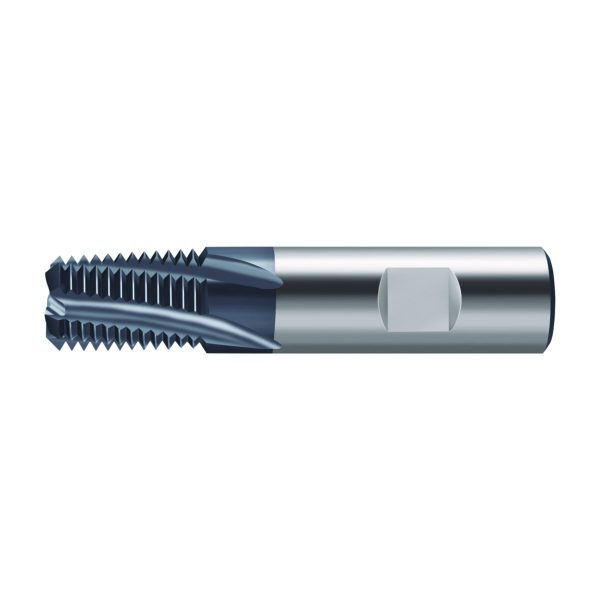

Freze de filetat din carbură metalică - H5551106-NPT1/2-3/4 - imagine 1

Freze de filetat din carbură metalică – H5551106-NPT1/2-3/4

Freze orbitale de găurit-filetat – TC645-UNF3/4-A1D-WB10TJ
Freze de filetat din carbură metalică – H5551106-NPT1/4-3/8

5.058,59 lei fără TVA - 6.120,89 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 5160614Familie produs: 1H5551106 SKU: H5551106-NPT1/2-3/4 EAN: 4042446135409 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,217 kg
Dimensiuni 103 × 25 mm
Domeniu de utilizare

Aplicație principală

, , , ,

Diametru muchie aşchietoare 2

Lungimea muchiei așchietoare, max.

Sensul de așchiere

Tip unealtă

Aplicație secundară

group_name_2

Filetare prin frezare
group_name_7

Freze de filetat din carbură metalică NPT
DenumireDescriereValoareUnitate
A2
Diametru muchie așchietoare 216mm
A5
Diametrul gâtului16mm
B2
Lungimea muchiei așchietoare, max.19,553mm
B3
Lungime în consolă20mm
B4
Lungime utilă20mm
B5
Cantitate rezerve de reascuțire82mm
B71
Lungime funcțională58mm
BLD
Identificator imagine10
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă48mm
D11
Tip de frezăT
D31
Tip de filetNPT
D33
Număr de spire de filet per inch14
D6
Turație, maximă800001/min
D7
Masă (greutate)0,217kg
E2
Unghi de degajare lateral7,5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F3
Sens eliceR
F4
Unghiul elicei10°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H3
Denumire sort de la producătorTICN
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiCN
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolH5551106-NPT1/2-3/4
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL10G1600h$06
J7
Dispozitiv de stocare0
J8
Dispozitiv de stocareFPR
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.19,553mm
BD
Diametrul corpului16mm
BMC
Execuția sculeiH
CCMS
Codare loc de separare pe partea mașiniiZYL10G1600h$06
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiCN
CP
Coolant pressure0MPa
CPDF
Diviziune0
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)15,9mm
DN
Diametrul gâtului16mm
FHA
Unghiul elicei10°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral7,5°
GRADE
Denumire sort de la producătorTICN
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază34mm
LF
Lungime funcțională58mm
LS
Lungime coadă48mm
LSC
Lungime gaură de fixare48mm
LU
Lungime utilă20mm
OAL
Cantitate rezerve de reascuțire82mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă800001/min
TG
Conicitate1:16
THFT
Tip de filetNPT
TPI
Număr de spire de filet per inch14
TPT
Profil parțial/integralF
TSYC
Identificator imagineH5551106
TTP
Filet exterior/interiorI
WT
Masă (greutate)0,217kg
XYWD
xyw plane distance-81,093mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Freze de filetat din carbură metalică • TMG • TICN • coadă DIN 6535 HB • threads per inch=14 • Dc=11,5mm

Descriere unealtă

Acoperire TiCN
Coadă conform DIN 6535 HB
Freză de filetat universală
Geometria frezei pe partea frontală: Teșire

Domenii de utilizare

Filetare în găuri înfundate și străpunse
Materiale ISO P, M, K, N și S până la 48 HRC

Avantajele Dvs.

Pericol de rupere a sculei redus
Teșitură și filetare într-o singură operație
Prelucrare rentabilă și fiabilă

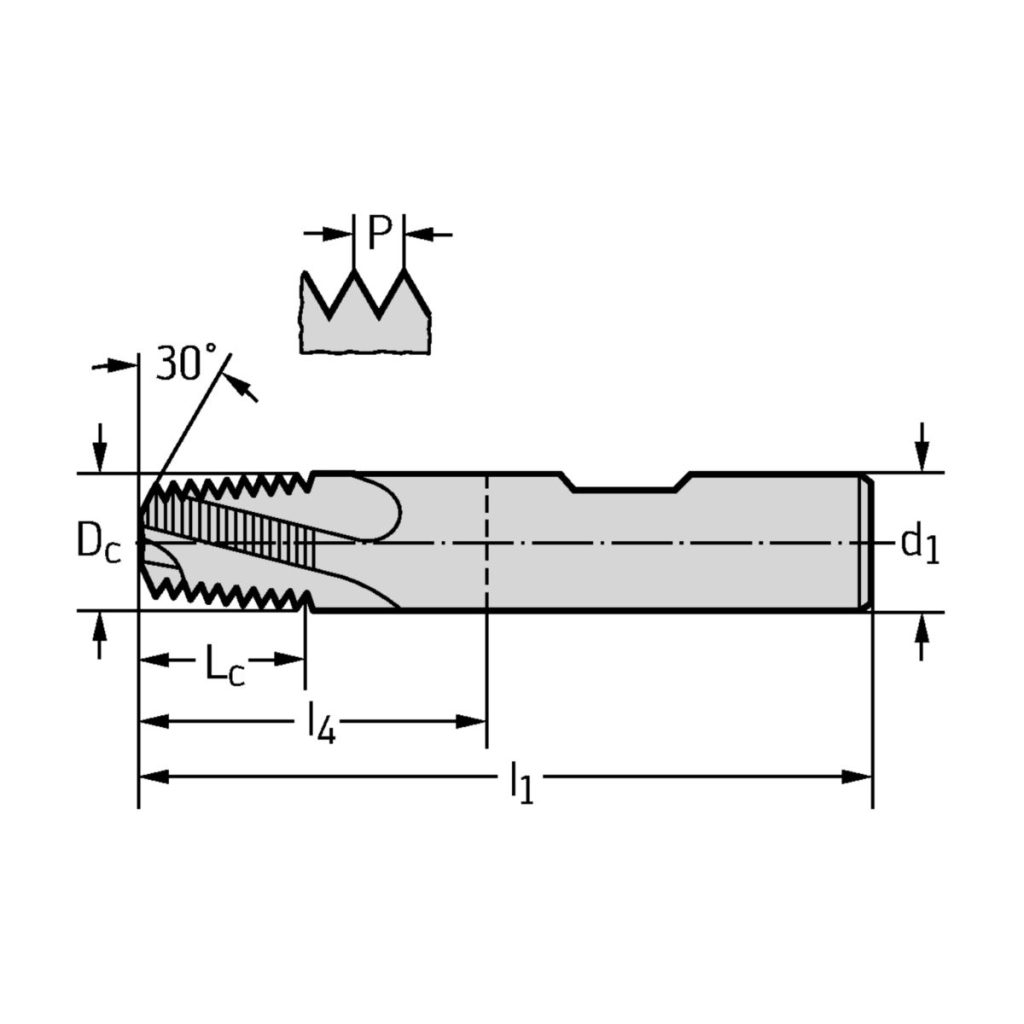

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare19,55mm
D<sub>c</sub>Diametrul muchiei așchietoare15,9mm
d<sub>1</sub>Diametrul de îmbinare16mm
D<sub>N</sub>Dimensiunea filetuluiNPT 1/2-3/4-14
l<sub>1</sub>Lungimea totală82mm
l<sub>4</sub>Lungimea maximă în consolă34mm
CodificareCodificare sculăH5551106-NPT1/2-3/4
ZNumărul de dinți4
