Freze de copiere din carbură metalică – H8E11118-E25-25

Freze circulare segmentate din carbură metalică – MD839-10A4P20100-WJ30RD
Minifreze de copiere din carbură metalică – H404691-0.6-1.5

1.953,85 lei fără TVA - 2.364,16 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 5627131Familie produs: 1H8E11118 SKU: H8E11118-E25-25 EAN: 4042446190026 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,189 kg
Dimensiuni 82 × 35 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Sensul de așchiere

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze de copiere din carbură metalică H8E11118
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)24,2mm
A5
Diametrul gâtului24,2mm
B2
Lungimea muchiei așchietoare, max.13,5mm
B3
Lungime în consolă25,6mm
B4
Lungime utilă25,6mm
B5
Cantitate rezerve de reascuțire49,6mm
B6
Lungime cap25,6mm
B71
Lungime funcțională25,6mm
B9
Lungime gât25,6
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiSAC
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii8
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii24,2mm
D6
Turație, maximă4719781/min
D7
Masă (greutate)0,164kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere1,5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei40°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardPWZ-NORM
J21
Număr articolH8E11118-E25-25
J22
Codificare produs6072
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiSAC04A0250$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
LPR
Procedee de prelucrare25,6mm
NSM
Număr standard caracteristicăDIN4000-82
OAL
Cantitate rezerve de reascuțire49,6mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.13,5mm
BD
Diametrul corpului24,2mm
BMC
Execuția sculeiH
CCMS
Codare loc de separare pe partea mașiniiSAC04A0250$$$$
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune0
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii250
DC
Diametru muchie așchietoare 1 (diametru nominal)25mm
DN
Diametrul gâtului24,2mm
FHA
Unghiul elicei40°
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere1,5°
GRADE
Denumire sort de la producătorTAX
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională25,6mm
OAL
Cantitate rezerve de reascuțire49,6mm
OHX
Lungime în consolă25,6mm
PHI
Phi0°
RE
Rază la colț12,5mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.15°
RPMX
Turație, maximă4719781/min
TSYC
Identificator imagineH8E11118
ULDR
Usable length diameter ratio1,024
WT
Masă (greutate)0,164kg
XYWD
xyw plane distance-25,6mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze de copiere din carbură metalică H8E11118 • Protostar® • ConeFit • TAX • metric • flute helix angle 40° • Dc=25mm • R=12,5mm • Z=4

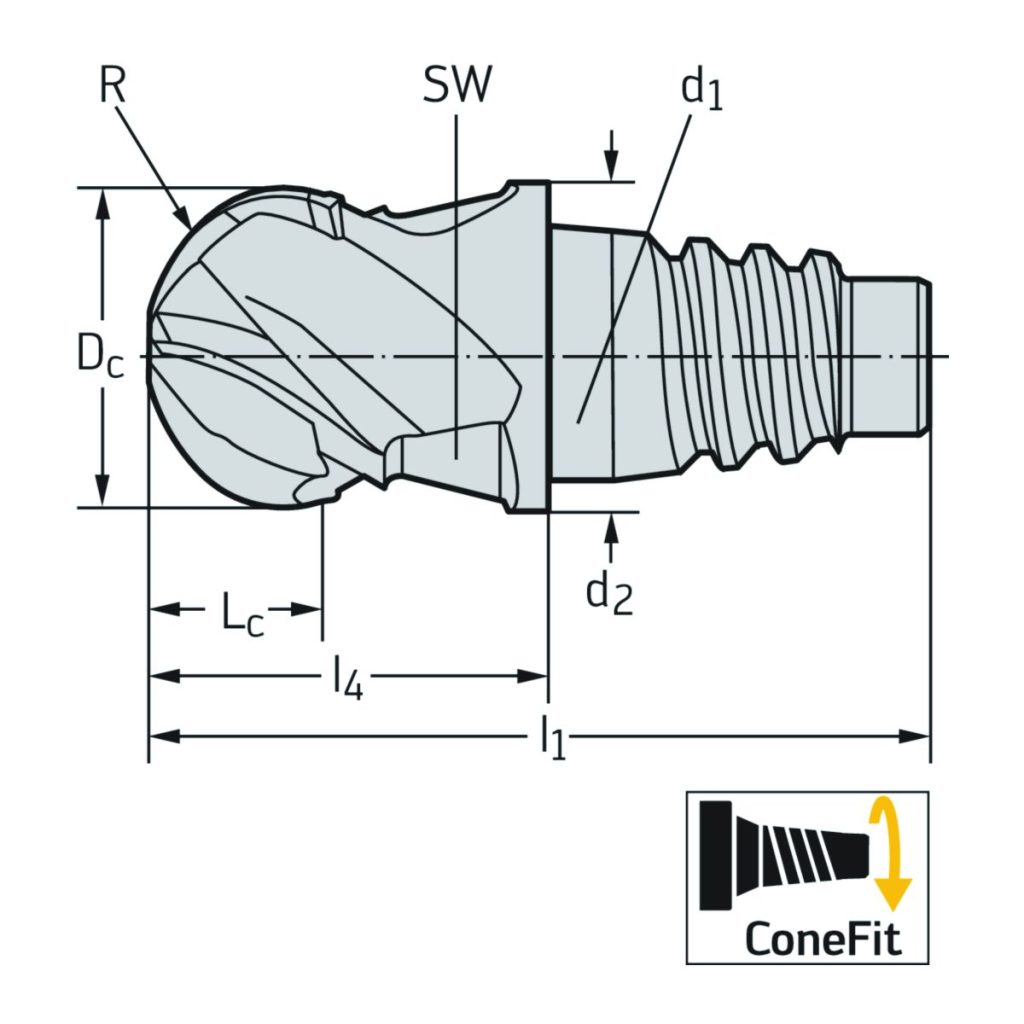

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare13,5mm
d<sub>1</sub>Codul dimensiunii de îmbinareE25
D<sub>c</sub>Diametrul muchiei așchietoare25mm
d<sub>2</sub>Diametrul corpului24,2mm
l<sub>1</sub>Lungimea totală49,6mm
l<sub>4</sub>Lungimea funcțională25,6mm
CodificareCodificare sculăH8E11118-E25-25
RRază12,5mm
SWDimensiunea cheii20mm
ZNumărul de dinți4
