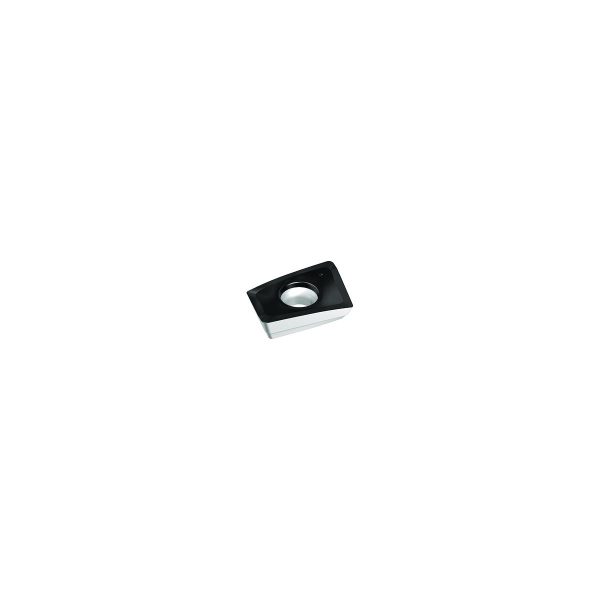

Rombice pozitive – LDMW08T204R-A57 WKP25S
105,88 lei fără TVA - 128,11 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
105,88 lei
Preț/set RON
1.058,80 lei
Preț/bucată EUR
19,78 €
Preț/set EUR
197,80 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,027 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 15 | ° |
A2 | Unghi de așezare normal, muchie principală | 15 | ° |
B1 | Lungimea muchiei așchietoare | 8,88 | mm |
B2 | Lățimea plăcuței așchietoare | 6,1 | mm |
B3 | Cerc înscris | 6,1 | mm |
BLD | Identificator imagine | 5 | |
C1 | Înălțime muchie așchietoare | 2,579 | mm |
D1 | Rază la colț | 0,4 | mm |
D6 | Lățime, muchii așchietoare plane | 0,75 | mm |
D7 | Unghi de degajare | 0 | ° |
D75 | Masă (greutate) | 0,002 | kg |
E41 | Varianta de execuție a muchiei așchietoare | ||
E9 | Spărgător de așchii | 1 | |
E9 | Spărgător de așchii, denumirea producătorului | A57 | |
F1 | Execuție plăcuță așchietoare | R | |
F2 | Număr de posibilități de utilizare | 2 | |
G1 | Clasă de toleranță | M | |
G4 | Grosimea plăcuței așchietoare | 2,579 | mm |
G5 | Tip de fixare | 3 | |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WKP25S | |
H5 | Acoperire/suprafață | TiCN+Al2O3+(TiCN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | LDMW08T204R | |
J21 | Număr articol | LDMW08T204R-A57 WKP25S | |
J22 | Codificare produs | 5103 | |
J6 | Codare loc de separare pe partea mașinii | WR$$LD08T2043RB$$04 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 15 | ° |
BS | Lățime, muchii așchietoare plane | 0,75 | mm |
CBMD | Spărgător de așchii, denumirea producătorului | A57 | |
CECC | Varianta de execuție a muchiei așchietoare | S | |
CECV | Cutting edge curvature | 0 | mm |
CNC | Corner count | 2 | |
COATING | Acoperire/suprafață | TiCN+Al2O3+(TiCN) | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
EPSR | Unghi de colț plăcuță amovibilă | ° | ° |
GRADE | Denumire sort de la producător | WKP25S | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | R | |
IC | Cerc înscris | 6,1 | mm |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$LD08T2043RB$$04 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 8,88 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,4 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 2,579 | mm |
S1 | Grosimea plăcuței așchietoare | 2,579 | mm |
SSC | Insert seat size code | 8 | |
TC | Clasă de toleranță | M | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | LDMW-A57 (M4) | |
W1 | Lățimea plăcuței așchietoare | 6,1 | mm |
WEP | Wiper edge property | 1 | |
WT | Masă (greutate) | 0,002 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Rombice pozitive LDMW …-A57 • clearance angle major=15° • WKP25S • Tiger·tec® Silver • Corner radius=0,4mm • wiper edge length=0,8mm
Descriere unealtă
A 57 – cea specială
Avansuri ridicate
Pentru condiții de prelucrare nefavorabile
Stabilitate maximă a muchiilor așchietoare
Unghi de așezare de 15°
Execuție cu contur sinterizat pentru cea mai înaltă eficiență economică
Suprafață de așezare rectificată: îmbunătățește așezarea plăcuțelor în corpul frezei și reduce vibrațiile
Față de așezare dreaptă (nicio formă de val pe flanc)
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| α | Unghi de așezare principal | 15 | ° |
| b | Lungimea muchiei așchietoare Wiper | 0,8 | mm |
| Numărul de muchii așchietoare | Numărul de muchii așchietoare | 2 | |
| l | Lungimea muchiei așchietoare | 8,88 | mm |
| Codificare | Denumire | LDMW08T204R-A57 WKP25S | |
| r | Rază | 0,4 | mm |
| s | Grosimea plăcuței așchietoare | 2,58 | mm |
| Clasă de toleranță | Clasă de toleranță plăcuță așchietoare | M | |
| l<sub>2</sub> | Lățimea plăcuței așchietoare | 6,1 | mm |
