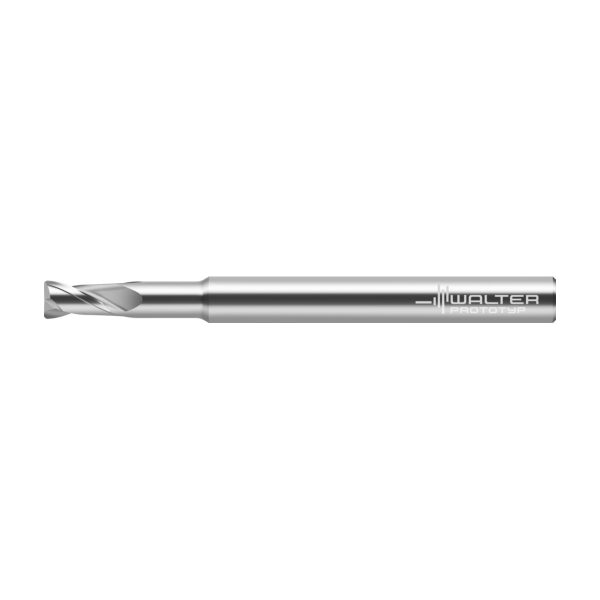

Freze cilindro-frontale/de canelare din carbură metalică – MD266-05.0A2L050D-WJ30UU

Freze cilindro-frontale/de canelare din carbură metalică MD266-05.0A2B050C-WJ30UU-MD266-05.0A2B050C-WJ30UU-4042446316495 Freze cilindro-frontale/de canelare din carbură metalică – MD266-03.0A2B030D-WJ30UU
Freze cilindro-frontale/de canelare din carbură metalică MD266-05.0A2B050C-WJ30UU-MD266-05.0A2B050C-WJ30UU-4042446316495 Freze cilindro-frontale/de canelare din carbură metalică – MD266-05.0A2B050C-WJ30UU

610,24 lei fără TVA - 738,39 lei cu TVA

PMKNSHO
●●
Numărul articolului: 8033830Familie produs: MD266 SKU: MD266-05.0A2L050D-WJ30UU EAN: 4042446316471 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,027 kg
Dimensiuni 81 × 12 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MD266 Supreme, cu rază la colţ, Z=2
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)4,75mm
A5
Diametrul gâtului4,75mm
B2
Lungimea muchiei așchietoare, max.7,5mm
B3
Lungime în consolă20mm
B4
Lungime utilă20mm
B5
Cantitate rezerve de reascuțire65mm
B6
Lungime cap26mm
B71
Lungime funcțională65mm
B9
Lungime gât19,783
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii60
C3
Diametru de prindere, pe partea mașinii6mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh5
C4
Lungime coadă36mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,027kg
E2
Unghi de degajare lateral10°
E3
Unghi axial de așchiere5°
E4
Unghi de plonjare, max.30°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F3
Sens eliceR
F4
Unghiul elicei30°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30UU
H4
Execuția sculeiH
H5
Acoperire/suprafațăunbeschichtet
J1
StandardP-NORM L
J11
Număr standard sub formă de litereHA
J21
Număr articolMD266-05.0A2L050D-WJ30UU
J22
Număr articol7701
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01F6000h$05
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.7,5mm
BD
Diametrul corpului4,75mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01F6000h$05
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăunbeschichtet
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii60
DC
Diametru muchie așchietoare 1 (diametru nominal)5mm
DN
Diametrul gâtului4,75mm
FHA
Unghiul elicei30°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10°
GAMP
Unghi axial de așchiere5°
GRADE
Denumire sort de la producătorWJ30UU
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază21,083mm
LF
Lungime funcțională65mm
LS
Lungime coadă36mm
LU
Lungime utilă20mm
OAL
Cantitate rezerve de reascuțire65mm
OHX
Lungime în consolă26mm
PHI
Phi0°
RE
Rază la colț0,5mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.30°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMD266-A-2-R-C
ULDR
Usable length diameter ratio4
WT
Masă (greutate)0,027kg
XYWD
xyw plane distance-65mm
XZWD
xzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MD266 • Supreme • coadă DIN 6535 HA • metric • flute helix angle 30° • Rază lungă de acțiune • center cutting capability • WJ30UU • Dc=5mm • R=0,5mm • Z=2

Descriere unealtă

Freze universale de mare viteză și freze universale pentru prelucrarea ISO N
MD266 Supreme: z2 și z3, diametre de 2–25 mm cu gât
răcire interioară începând cu un diametru de 6 mm
neacoperit
tăiș pe centru

Domenii de utilizare

Dezvoltate pentru industria aeronautică și aerospațială
Cu capacitate de canelare în plin și de pătrundere în rampă
Ideale pentru aliaje laminate și turnate, cu până la 9% siliciu
Excelente pentru materiale ISO N, precum cupru, magneziu, alamă
Utilizare universală pentru degroșare, semifinisare și finisare
Putere maximă la prelucrarea componentelor structurale în industria aeronautică și aerospațială, precum și în industria constructoare de mașini

Avantajele Dvs.

Utilizare universală pentru degroșare, semifinisare și finisare
Rată mare de prelucrare și fiabilitate
Cu nivel scăzut de vibrații datorită geometriei speciale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare7,5mm
D<sub>c</sub>Diametrul muchiei așchietoare5mm
d<sub>1</sub>Diametrul cozii6mm
d<sub>2</sub>Diametrul corpului4,8mm
l<sub>3</sub>Lungime utilă20mm
l<sub>1</sub>Lungimea totală65mm
l<sub>4</sub>Lungimea funcțională26mm
CodificareCodificare sculăMD266-05.0A2L050D-WJ30UU
RRază0,5mm
ZNumărul de dinți2
