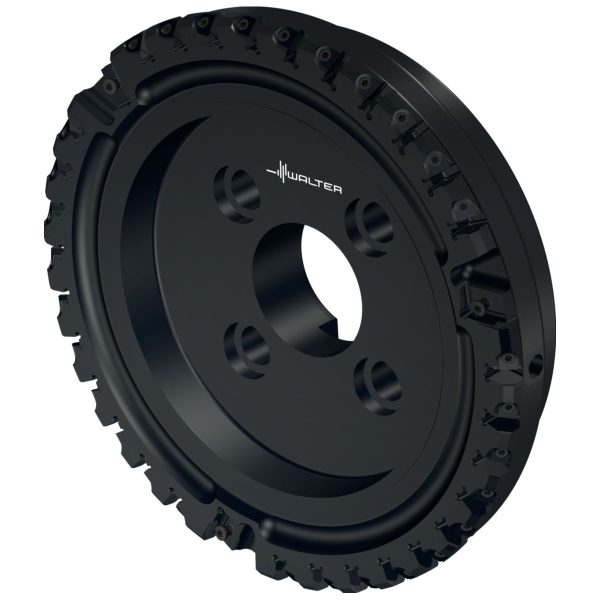

Freze frontale octogonale de finisare – M2026-250-B60-33-03

Freze frontale octogonale de finisare M2026-250-B60-33-03-M2026-250-B60-33-03-0749989731 Freze frontale octogonale de finisare – M2026-200-B60-27-03
Freze frontale F4047.B27.063.Z06.08-F4047.B27.063.Z06.08-0738281724 Freze frontale – F4047.B22.063.Z06.08

26.979,12 lei fără TVA - 32.644,74 lei cu TVA

PMKNSHO
●●●
Numărul articolului: 6625063Familie produs: M2026 SKU: M2026-250-B60-33-03 UPC: 0749989731 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 15,220 kg
Dimensiuni 390 × 120 mm
Domeniu de utilizare

Aplicație principală

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze front. M2025 pt.tip plăcuţă ON.. şi P45424..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)258,47mm
A2
Diametru muchie așchietoare 2258,47mm
A3
Diametrul corpului255,7mm
A4
Diametrul butucului0mm
A5
Diametru de teșire, gaură de montaj0mm
B2
Adâncime de așchiere3mm
B5
Cantitate rezerve de reascuțire63mm
B71
Lungime funcțională63mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSPK
C12
Formă adaptor, pe partea mașinii2
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii3
C2
Mărime adaptor, pe partea mașinii600
C3
Diametru de prindere, pe partea mașinii60mm
D4
Ajustabilitate0
D6
Turație, maximă28001/min
D7
Masă (greutate)15,22kg
E1
Unghiul de atac41,8°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință33
F22
Număr de muchii așchietoare active, pe partea frontală33
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level3
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM2026-250-B60-33-03
J22
Codificare produs5147
J3
Siglă companieW
J41
Siglă companieWR$$ON0504083R***08
J6
Codare loc de separare pe partea mașiniiSPK02G6000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
J91
Codare loc de separare plăcuță amovibilăWR$$P45424023R*****
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.3mm
BD
Diametrul corpului255,7mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSPK02G6000$$$$
CICT
Cutting item count30
CICT (F)
Număr de plăcuțe amovibile poziția A33
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii600
DBC
Număr diametrul cercului de fugă gaură1,016E+16
DC
Diametru muchie așchietoare 1 (diametru nominal)250mm
DCX
Diametru muchie așchietoare 2258,47mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac41,8°
LB
Lungime corp de bază63mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă28001/min
SC
Insert shape codeO
TSYC
Identificator imagineM2026-B3
ULDR
Usable length diameter ratio0,316
WT
Masă (greutate)15,22kg
XYWD
xyw plane distance-63mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală33
ZEFP
Număr de muchii așchietoare active, pe circumferință33

Descriere

Freze frontale octogonale de finisare M2026 • Parallel bore DIN 138 transverse keyway • κ=42° • metric • ON .. 0524 .. • Dc=250mm • Z=33

Descriere unealtă

Freze cu dinți deși, unghi de atac de 42° cu plăcuțe amovibile cu 8 colțuri
Adâncime de așchiere până la 3 mm
Fixare stabilă cu pană a plăcuțelor periferice pentru schimbarea rapidă a plăcuței amovibile
Concentricitate axială cu precizie μm prin intermediul celor 3 muchii tip Wiper, fără reglare
Toate locașurile plăcuței sunt numerotate

Domenii de utilizare

Pentru orice tip de fontă, ca de exemplu, GG25, GGV 40
Pentru frezarea de finisare, de exemplu, a carterului motorului sau chiulasei
Potrivită în special pentru industria auto și pentru subfurnizorii acesteia, precum și pentru industria constructoare de mașini

Avantajele Dvs.

Eficiență economică ridicată
16 muchii așchietoare per plăcuță amovibilă
Timpi reduși ai proceselor datorită avansurilor ridicate și vitezelor maxime de așchiere
Economisire la presetarea sculei
Nu este necesară reglarea muchiilor tip Wiper
Schimbare rapidă a plăcuțelor periferice datorită fixării cu pană
Maximum process reliability due to precise indexable insert and body design

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare3mm
Nr. PlăcuțeNumărul de plăcuțe amovibile30
D<sub>c</sub>Diametrul muchiei așchietoare250mm
d<sub>1</sub>Diametrul de îmbinare60mm
D<sub>a</sub>Diametrul maxim de tăiere258mm
l<sub>4</sub>Lungimea funcțională63mm
CodificareCodificare sculăM2026-250-B60-33-03
TipPlăcuțe amovibile posibileONHF050408
GreutateGreutatea15,22kg
Z*Numărul de dinți33
