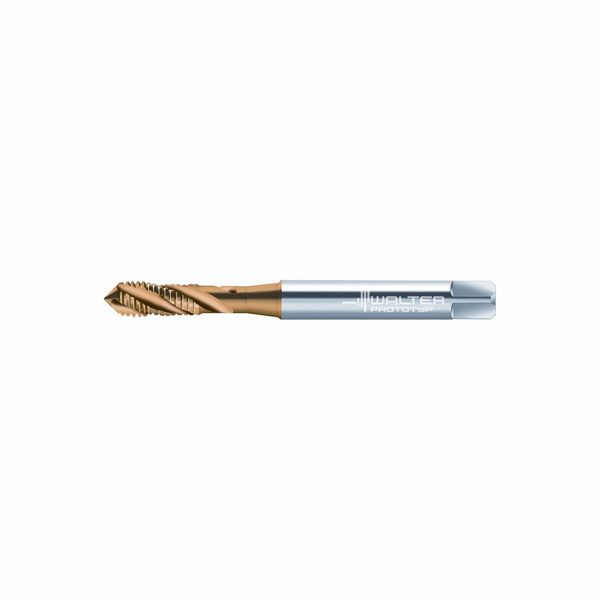

M2051305-M4 - Tarozi din HSS-E pentru mașini - imagine 1

M2051305-M4 – Tarozi din HSS-E pentru mașini

M2051306-M10 – Tarozi din HSS-E pentru mașini
M2051305-M5 – Tarozi din HSS-E pentru mașini

PMKNSHO
●●●
Numărul articolului: 6149758Familie produs: 1M2051305 SKU: M2051305-M4 EAN: 4042446230043 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
d1Diametrul de îmbinare4,5mm
l1Lungimea funcțională63mm
l9lungime pătrat de antrenare6mm
l3Lungime utilă21mm
NNumărul de canale3
CodificareCodificare sculăM2051305-M4
DNDimensiunea filetuluiM 4
LcLungimea firului7mm
PPasul filetului0,7mm
Lățimea de prindereLățimea de prindere3,4mm

Descriere

Tarozi din HSS-E pentru mașini • Paradur® X·pert M • ≤2,5xD • M/6HX • DIN 371 • right hand flute 40° • adecvat pentru găuri înfundate • TIN • M 4 • P=0,7mm

Descriere unealtă

Parte de ghidare teșită
Tarozi din HSS-E pentru găuri rotunde X∙pert M
Unghi de 40° al elicei

Domenii de utilizare

Filetare în gaură înfundată până la 2,5 × DN
ISO-P a doua utilizare principală de la 700 până la 1200 N/mm²
Oțeluri inoxidabile ISO-M de la 350 până la 1200 N/mm²

Avantajele Dvs.

Gamă completă de dimensiuni și toleranțe
Formare proeminentă a așchiilor datorită spiralei de 40°
Calitate remarcabilă a filetului chiar și după multiple utilizări datorită miezului îngroșat
Tarozi speciali pentru materiale inoxidabile, cu tendință de lipire

Informații suplimentare

Greutate 0,008 kg
Dimensiuni 81 × 9 mm
Domeniu de utilizare

Aplicație principală

Tip de filet_A1

Codificare filet, exterio_A25

Lungime coadă_LS

Tip unealtă

Aplicație secundară

group_name_2

group_name_7

DenumireDescriereValoareUnitate
A1
Tip de filet4mm
A21
Diametrul nominal al filetului, metric4mm
A25
Codificare filet, exteriorM 4
A3
Pasul filetului6HXmm
A5
Clasă de toleranță a filetului6HX
A6
Diametru con de atac3,27mm
A9
Diametrul gâtului3mm
B1
Lungimea filetului7mm
B2
Lungime utilă21mm
B3
Cantitate rezerve de reascuțire64,65mm
B4
Lungimea conului de atac1,58mm
B8
Lungimea canalului de prinderemmmm
C11
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii21
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii45
C3
Diametru de prindere, pe partea mașinii4,5mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh9
C4
Lungime coadă21mm
D1
Număr de muchii așchietoare3
D2
Sens eliceR
D3
Unghiul elicei40°
D7
Masă (greutate)0,008kg
F1
Sensul de așchiereR
G21
Tipul de sculă1
G3
Formă de con de atacC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorTIN
H4
Execuția sculeiS
H5
Acoperire/suprafațăTIN
J1
StandardDIN 371
J21
Număr articolM2051305-M4
J22
Codificare produs274
J3
Siglă companieW
J6
Siglă companieZYL21F4500h$09
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareEGI
NSM
Număr standard caracteristicăDIN4000-80
OVERHANG_LENGTH
Lungime în consolă43,65mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL21F4500h$09
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTIN
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii45
DN
Diametrul gâtuluimmmm
FHA
Unghiul elicei40°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10°
GEP
Elemente de ghidare0
GRADE
Denumire sort de la producătorTIN
GRDPRIO
Codificare standard sort, utilizare principală-
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere18mm
LF
Lungime funcțională63mm
LS
Lungime coadă21mm
LSC
Lungime gaură de fixare21mm
LU
Lungime utilă21mm
NOF
Număr de muchii așchietoare3
OAL
Cantitate rezerve de reascuțire64,65mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă50001/min
STDNO
StandardDIN 371
TCTR
Clasă de toleranță a filetului6HX
TD
Diametrul nominal al filetului, metric4mm
TG
Conicitate0
THDH
Sensul de așchiereR
THFT
Tip de filetM
THL
Lungimea filetului7mm
THSTS
Thread starts1
TP
Pasul filetului0,7mm
TSYC
Identificator imagineM2051305
TTP
Filet exterior/interiorI
TTPID
Tipul de sculă1
ULDR
Usable length diameter ratio2
WT
Masă (greutate)0,008kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
