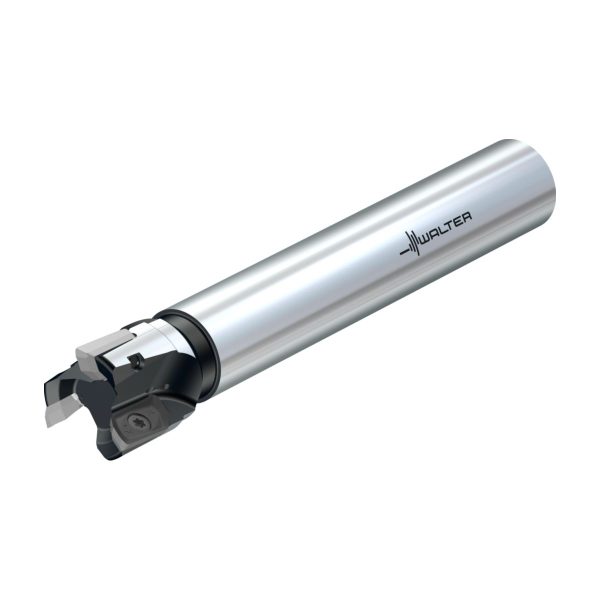

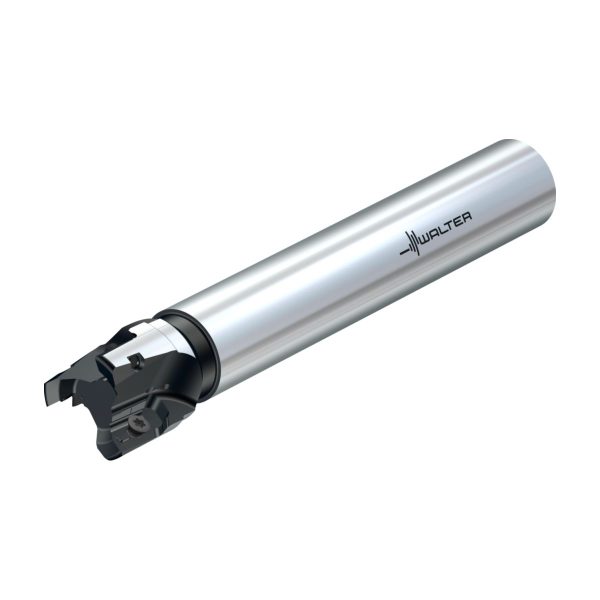

Freze de pătrundere în rampă – M2131.031-A26-03-15-L

Freze de pătrundere în rampă M2131.038-A31-03-15-L-M2131.038-A31-03-15-L-0797000724 Freze de pătrundere în rampă – M2131.031-A26-02-15-L
Freze de pătrundere în rampă M2131.038-A31-03-15-L-M2131.038-A31-03-15-L-0797000724 Freze de pătrundere în rampă – M2131.038-A31-03-15-L

3.613,28 lei fără TVA - 4.372,07 lei cu TVA

PMKNSHO
●●●
Numărul articolului: 6836976Familie produs: M2131 SKU: M2131.031-A26-03-15-L UPC: 0796999724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,640 kg
Dimensiuni 190 × 40 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Lungime utilă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M2131 (ZDGT..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)30,45mm
A3
Diametrul corpului30,45mm
B2
Lungimea muchiei așchietoare, max.15mm
B3
Lungime în consolă38,1mm
B4
Lungime utilă38,1mm
B5
Cantitate rezerve de reascuțire177,8mm
B6
Lungime cap38,1mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii1000
C3
Diametru de prindere, pe partea mașinii25,4mm
D6
Turație, maximă203001/min
D7
Masă (greutate)0,64kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.10,4°
E5
Adâncimea de plonjare, max.1,69mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level3
G13
Număr de plăcuțe amovibile poziția A3
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM2131.031-A26-03-15-L
J22
Codificare produs522
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$ZD15*4**3******
J6
Codare loc de separare plăcuță amovibilăZYL01S1000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.15mm
BD
Diametrul corpului30,45mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL01S1000$$$$
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere9,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1000
DC
Diametru muchie așchietoare 1 (diametru nominal)31,75mm
DCX
Diametru muchie așchietoare 231,75mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază38,1mm
LU
Lungime utilă38,1mm
NOI
Număr de posibilități de utilizare320
OAL
Cantitate rezerve de reascuțire177,8mm
OHX
Lungime în consolă38,1mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.10,4°
RPMX
Turație, maximă203001/min
SC
Insert shape codeZ
TSYC
Identificator imagineM2131-UA-L
WT
Masă (greutate)0,64kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze de pătrundere în rampă M2131 • coadă cilindrică • κ=90° • inch • ZD .. 15*4 .. • Dc=32mm • Z=3

Descriere unealtă

Precizie ridicată de concentricitate
Corp de bază cu echilibrare fină
Freze de pătrundere în rampă M2131 la 90° pentru frezare HSC

Domenii de utilizare

Metale neferoase (ISO N) precum aliaje maleabile din aluminiu sau aliaje din aluminiu-litiu
Prelucrare de componente structurale în construcția de avioane
Freze de degroșare și semifinisare de buzunare cu volum mare de șpan

Avantajele Dvs.

Fiabilitate ridicată, inclusiv la cele mai ridicate turații datorită siguranței anticentrifugale
Timpi scurți de prelucrare datorită volumului maxim de material așchiat
Durabilități mari datorită formării minime a depunerilor pe tăiș

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,591inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
D<sub>c</sub>Diametrul muchiei așchietoare1,25inch
d<sub>1</sub>Diametrul de îmbinare1inch
l<sub>1</sub>Lungimea totală7inch
l<sub>4</sub>Lungimea maximă în consolă1,5inch
CodificareCodificare sculăM2131.031-A26-03-15-L
TipPlăcuțe amovibile posibileZD .. 15 . 4 ..
GreutateGreutatea1,411lbs
ZNumărul de dinți3
