Freze de pătrundere în rampă M2131.076-B26-05-15-M2131.076-B26-05-15-0797006724
Freze de pătrundere în rampă M2131.076-B26-05-15-M2131.076-B26-05-15-0797006724
Freze de pătrundere în rampă - M2131.064-B26-05-15 - imagine 2
Freze de pătrundere în rampă - M2131.064-B26-05-15 - imagine 3

Freze de pătrundere în rampă – M2131.064-B26-05-15

Freze de pătrundere în rampă M2131.076-B26-05-15-M2131.076-B26-05-15-0797006724 Freze de pătrundere în rampă – M2131.064-B26-04-20
Freze de pătrundere în rampă M2131.076-B26-05-15-M2131.076-B26-05-15-0797006724 Freze de pătrundere în rampă – M2131.076-B26-05-20

4.839,11 lei fără TVA - 5.855,32 lei cu TVA

PMKNSHO
●●●
Numărul articolului: 6836981Familie produs: M2131 SKU: M2131.064-B26-05-15 UPC: 0797004724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,530 kg
Dimensiuni 120 × 65 mm
Domeniu de utilizare

Aplicație principală

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M2131 (ZDGT..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)63,5mm
A2
Diametru muchie așchietoare 263,5mm
A3
Diametrul corpului62,2mm
A4
Diametrul butucului15mm
B2
Adâncime de așchiere15mm
B5
Cantitate rezerve de reascuțire50,8mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii
D4
Diametru de prindere, pe partea mașinii25,4mm
D4
Ajustabilitate0
D6
Turație, maximă241001/min
D7
Masă (greutate)0,53kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.4°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level5
G13
Număr de plăcuțe amovibile poziția A5
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM2131.064-B26-05-15
J22
Codificare produs522
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$ZD15*4**3******
J6
Codare loc de separare pe partea mașiniiFDA12S1000$$$$
J7
Dispozitiv de stocare0
J8
Dispozitiv de stocareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.15mm
BD
Diametrul corpului62,2mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12S1000$$$$
CICT
Cutting item count5
CICT (F)
Număr de plăcuțe amovibile poziția A5
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere9,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1000
DC
Diametru muchie așchietoare 1 (diametru nominal)63,5mm
DCX
Diametru muchie așchietoare 263,5mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază50,8mm
NOI
Număr de posibilități de utilizare320
OAL
Cantitate rezerve de reascuțire50,8mm
OHX
Lungime în consolă50,8mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.4°
RPMX
Turație, maximă241001/min
SC
Insert shape codeZ
TSYC
Identificator imagineM2131-UB1
ULDR
Usable length diameter ratio1,43
WT
Masă (greutate)0,53kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

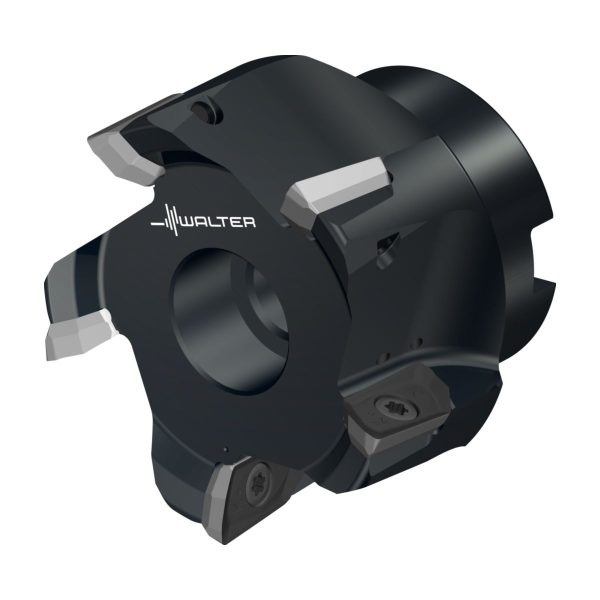

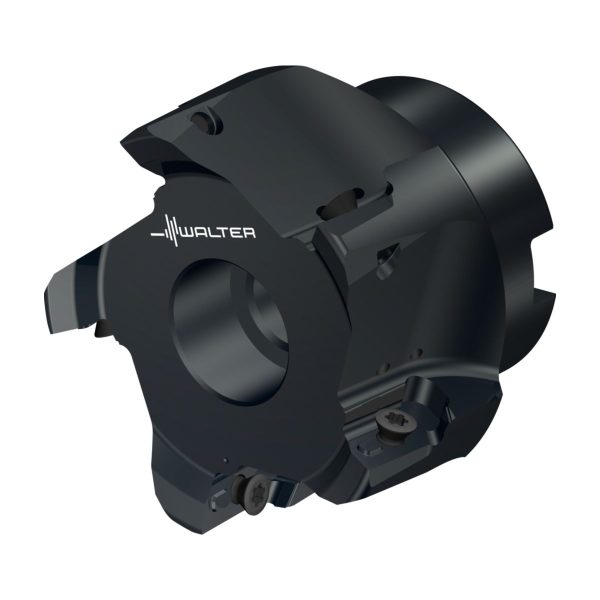

Freze de pătrundere în rampă M2131 • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • inch • ZD .. 15*4 .. • Dc=64mm • Z=5

Descriere unealtă

Precizie ridicată de concentricitate
Corp de bază cu echilibrare fină
Freze de pătrundere în rampă M2131 la 90° pentru frezare HSC

Domenii de utilizare

Metale neferoase (ISO N) precum aliaje maleabile din aluminiu sau aliaje din aluminiu-litiu
Prelucrare de componente structurale în construcția de avioane
Freze de degroșare și semifinisare de buzunare cu volum mare de șpan

Avantajele Dvs.

Fiabilitate ridicată, inclusiv la cele mai ridicate turații datorită siguranței anticentrifugale
Timpi scurți de prelucrare datorită volumului maxim de material așchiat
Durabilități mari datorită formării minime a depunerilor pe tăiș

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,591inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală5
D<sub>c</sub>Diametrul muchiei așchietoare2,5inch
d<sub>1</sub>Diametrul de îmbinare1inch
l<sub>4</sub>Lungimea maximă în consolă2inch
CodificareCodificare sculăM2131.064-B26-05-15
TipPlăcuțe amovibile posibileZD .. 15 . 4 ..
GreutateGreutatea1,168lbs
ZNumărul de dinți5
